MITSUBISHI | Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент (Всего 1412 стр.)

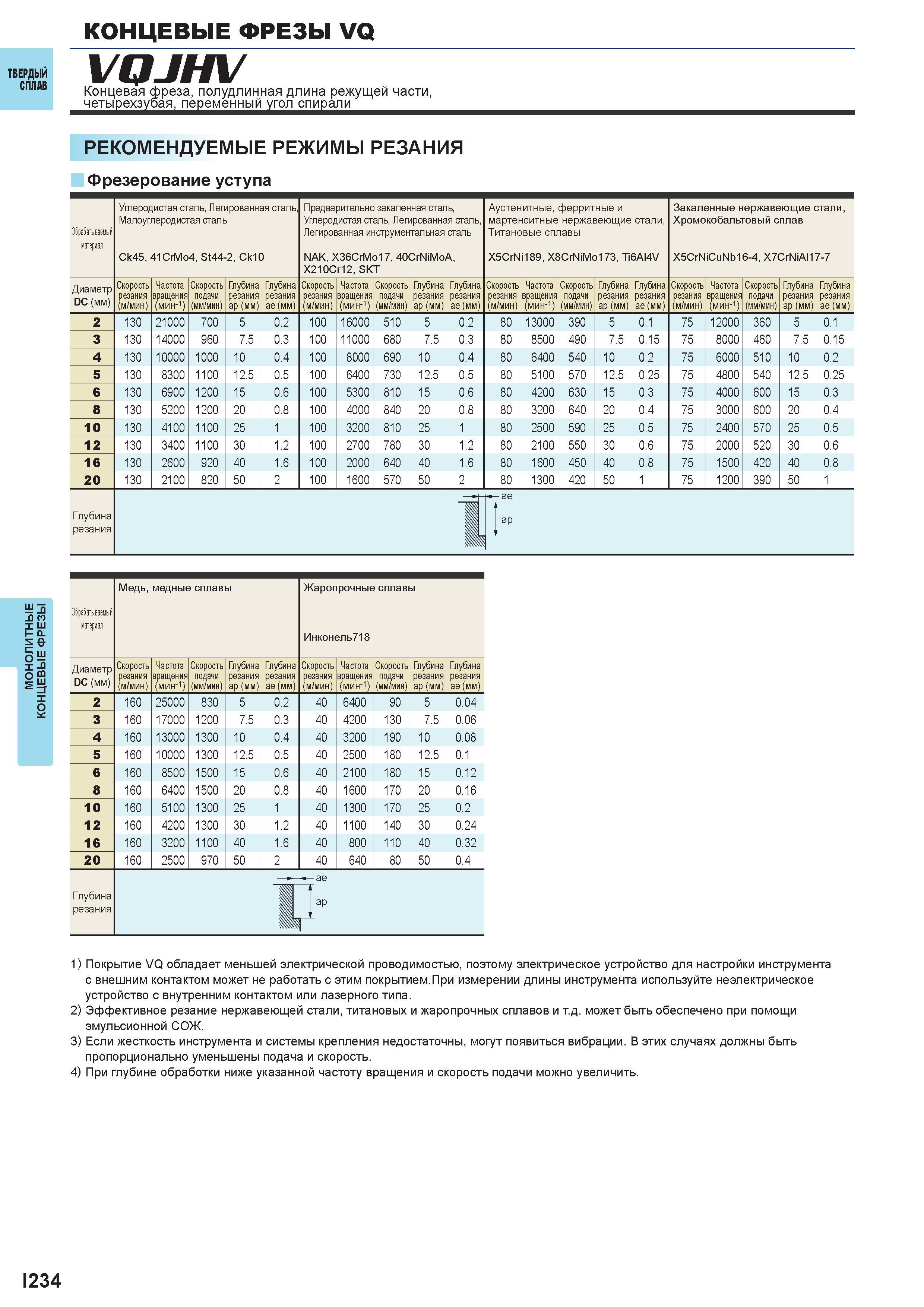

786 Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент Стр.I234

786 Монолитные концевые фрезы VQ Твердый сплав VQJHV Концевая фреза, полудлинная длина режущей части, четырехзубая, переменный угол спирали Рекоменду Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент для металлообработки Сменные твердосплавные пластины Резцы Фрезы сборные и монолитные Сверла Стр. I234

Каталог MITSUBISHI 2016 Станочный режущий инструмент Стр. I234 0786 Lab2u

Монолитные концевые фрезы VQ Твердый сплав VQJHV Концевая фреза, полудлинная длина режущей части, четырехзубая, переменный угол спирали Рекомендуемые режимы резания Фрезерование уступа Обрабатываемый матери Углеродистая сталь, Легированная сталь, Малоуглеродистая сталь Ck45, 41CrMo4, St44-2, Ck10 Предварительно закаленная сталь, Углеродистая сталь, Легированная сталь, Легированная инструментальная сталь NAK, X36CrMo17, 40CrNiMoA, X210Cr12, SKT Аустенитные, ферритные и мартенситные нержавеющие стали, Титановые сплавы X5CrNi189, X8CrNiMo173, T16AI4V Закаленные нержавеющие стали, Хромокобальтовый сплав X5CrNiCuNb16-4, X7CrNiAI17-7 Диаметр DC (мм) Скорость резания (м/мин) Частота вращения (мин-1) Скорость подачи (мм/мин) Глубина резания ар (мм) Глубина резания ае (мм) Скорость резания (м/мин) Частота вращения (мин-1) Скорость подачи (мм/мин) Глубина резания ар (мм) Глубина резания ае (мм) Скорость резания (м/мин) Частота вращения (мин-1) Скорость подачи (мм/мин) Глубина резания ар (мм) Глубина резания ае (мм) Скорость резания (м/мин) Частота вращения (мин-1) Скорость подачи (мм/мин) Глубина резания ар (мм) Глубина резания ае (мм) 2 130 21000 700 5 0.2 100 16000 510 5 0.2 80 13000 390 5 0.1 75 12000 360 5 0.1 3 130 14000 960 7.5 0.3 100 11000 680 7.5 0.3 80 8500 490 7.5 0.15 75 8000 460 7.5 0.15 4 130 10000 1000 10 0.4 100 8000 690 10 0.4 80 6400 540 10 0.2 75 6000 510 10 0.2 5 130 8300 1100 12.5 0.5 100 6400 730 12.5 0.5 80 5100 570 12.5 0.25 75 4800 540 12.5 0.25 6 130 6900 1200 15 0.6 100 5300 810 15 0.6 80 4200 630 15 0.3 75 4000 600 15 0.3 8 130 5200 1200 20 0.8 100 4000 840 20 0.8 80 3200 640 20 0.4 75 3000 600 20 0.4 10 130 4100 1100 25 1 100 3200 810 25 1 80 2500 590 25 0.5 75 2400 570 25 0.5 12 130 3400 1100 30 1.2 100 2700 780 30 1.2 80 2100 550 30 0.6 75 2000 520 30 0.6 16 130 2600 920 40 1.6 100 2000 640 40 1.6 80 1600 450 40 0.8 75 1500 420 40 0.8 20 130 2100 820 50 2 100 1600 570 50 2 80 1300 420 50 1 75 1200 390 50 1 Глубина резания Шя ae 1 ap Обрабатываемый матери Медь, медные сплавы Жаропрочные сплавы Инконель718 Диаметр DC (мм) Скорость резания (м/мин) Частота вращения (мин-1) Скорость подачи (мм/мин) Глубина резания ар (мм) Глубина резания ае (мм) Скорость резания (м/мин) Частота вращения (мин-1) Скорость подачи (мм/мин) Глубина резания ар (мм) Глубина резания ае (мм) 2 160 25000 830 5 0.2 40 6400 90 5 0.04 3 160 17000 1200 7.5 0.3 40 4200 130 7.5 0.06 4 160 13000 1300 10 0.4 40 3200 190 10 0.08 5 160 10000 1300 12.5 0.5 40 2500 180 12.5 0.1 6 160 8500 1500 15 0.6 40 2100 180 15 0.12 8 160 6400 1500 20 0.8 40 1600 170 20 0.16 10 160 5100 1300 25 1 40 1300 170 25 0.2 12 160 4200 1300 30 1.2 40 1100 140 30 0.24 16 160 3200 1100 40 1.6 40 800 110 40 0.32 20 160 2500 970 50 2 40 640 80 50 0.4 Глубина резания ae ap 1) Покрытие VQ обладает меньшей электрической проводимостью, поэтому электрическое устройство для настройки инструмента с внешним контактом может не работать с этим покрытием.При измерении длины инструмента используйте неэлектрическое устройство с внутренним контактом или лазерного типа. 2) Эффективное резание нержавеющей стали, титановых и жаропрочных сплавов и т.д. может быть обеспечено при помощи эмульсионной СОЖ. 3) Если жесткость инструмента и системы крепления недостаточны, могут появиться вибрации. В этих случаях должны быть пропорционально уменьшены подача и скорость. 4) При глубине обработки ниже указанной частоту вращения и скорость подачи можно увеличить. I234
