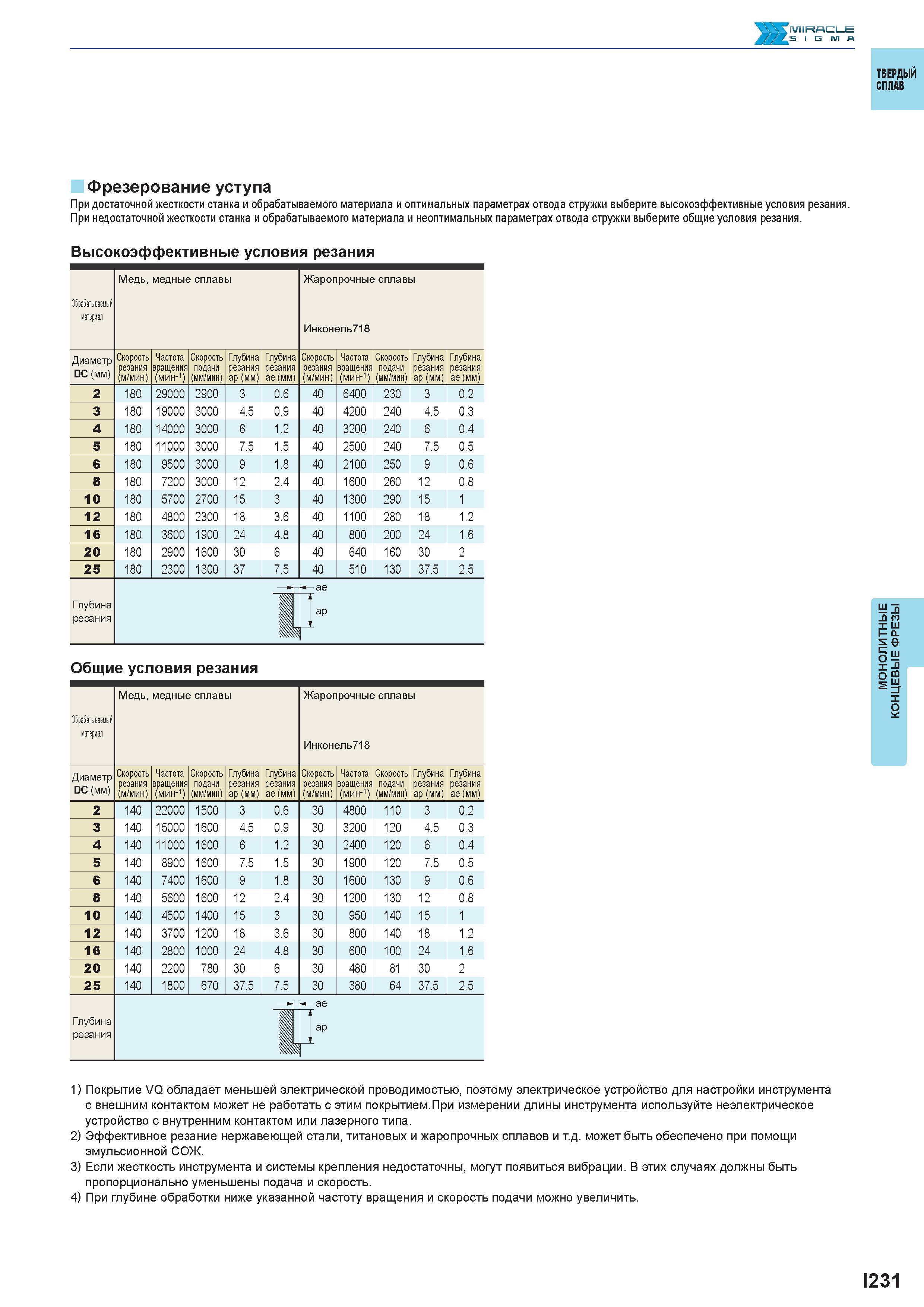

783 Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент Стр.I231

Каталог MITSUBISHI 2016 Станочный режущий инструмент Стр. I231 0783 Lab2u

ilV1IRACI E Твердый сплав Фрезерование уступа При достаточной жесткости станка и обрабатываемого материала и оптимальных параметрах отвода стружки выберите высокоэффективные условия резания. При недостаточной жесткости станка и обрабатываемого материала и неоптимальных параметрах отвода стружки выберите общие условия резания. Высокоэффективные условия резания материал Медь, медные сплавы Диаметр DC (мм) Скорость резания (м/мин) Частота вращения (мин-1) Скорость подачи (мм/мин) Глубина резания ap (мм) Глубина резания ae (мм) Скорость резания (м/мин) Частота вращения (мин-1) Скорость подачи (мм/мин) Глубина резания ap (мм) Глубина резания ae (мм) 2 180 29000 2900 3 0.6 40 6400 230 3 0.2 3 180 19000 3000 4.5 0.9 40 4200 240 4.5 0.3 4 180 14000 3000 6 12 40 3200 240 6 0.4 5 180 11000 3000 7.5 1.5 40 2500 240 7.5 0.5 6 180 9500 3000 9 18 40 2100 250 9 0.6 8 180 7200 3000 12 2.4 40 1600 260 12 0.8 10 180 5700 2700 15 3 40 1300 290 15 1 12 180 4800 2300 18 3.6 40 1100 280 18 1.2 16 180 3600 1900 24 4.8 40 800 200 24 1.6 20 180 2900 1600 30 6 40 640 160 30 2 25 180 2300 1300 37 7.5 40 510 130 37.5 2.5 Жаропрочные сплавы Инконель718 Глубина резания ap Общие условия резания материал Медь, медные сплавы Диаметр DC (мм) Скорость резания (м/мин) Частота вращения (мин-1) Скорость подачи (мм/мин) Глубина резания ap (мм) Глубина резания ae (мм) Скорость резания (м/мин) Частота вращения (мин-1) Скорость подачи (мм/мин) Глубина резания ap (мм) Глубина резания ae (мм) 2 140 22000 1500 3 0.6 30 4800 110 3 0.2 3 140 15000 1600 4.5 0.9 30 3200 120 4.5 0.3 4 140 11000 1600 6 12 30 2400 120 6 0.4 5 140 8900 1600 7.5 1.5 30 1900 120 7.5 0.5 6 140 7400 1600 9 18 30 1600 130 9 0.6 8 140 5600 1600 12 2.4 30 1200 130 12 0.8 10 140 4500 1400 15 3 30 950 140 15 1 12 140 3700 1200 18 3.6 30 800 140 18 1.2 16 140 2800 1000 24 4.8 30 600 100 24 1.6 20 140 2200 780 30 6 30 480 81 30 2 25 140 1800 670 37.5 7.5 30 380 64 37.5 2.5 Жаропрочные сплавы Инконель718 Глубина резания ap ae ae 1) Покрытие VQ обладает меньшей электрической проводимостью, поэтому электрическое устройство для настройки инструмента с внешним контактом может не работать с этим покрытием.При измерении длины инструмента используйте неэлектрическое устройство с внутренним контактом или лазерного типа. 2) Эффективное резание нержавеющей стали, титановых и жаропрочных сплавов и т.д. можетбытьобеспечено при помощи эмульсионной СОЖ. 3) Если жесткость инструмента и системы крепления недостаточны, могут появиться вибрации. В этих случаях должны быть пропорционально уменьшены подача и скорость. 4) При глубине обработки ниже указанной частоту вращения и скорость подачи можно увеличить. I231 Монолитные концевые фрезы
