MITSUBISHI | Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент (Всего 1412 стр.)

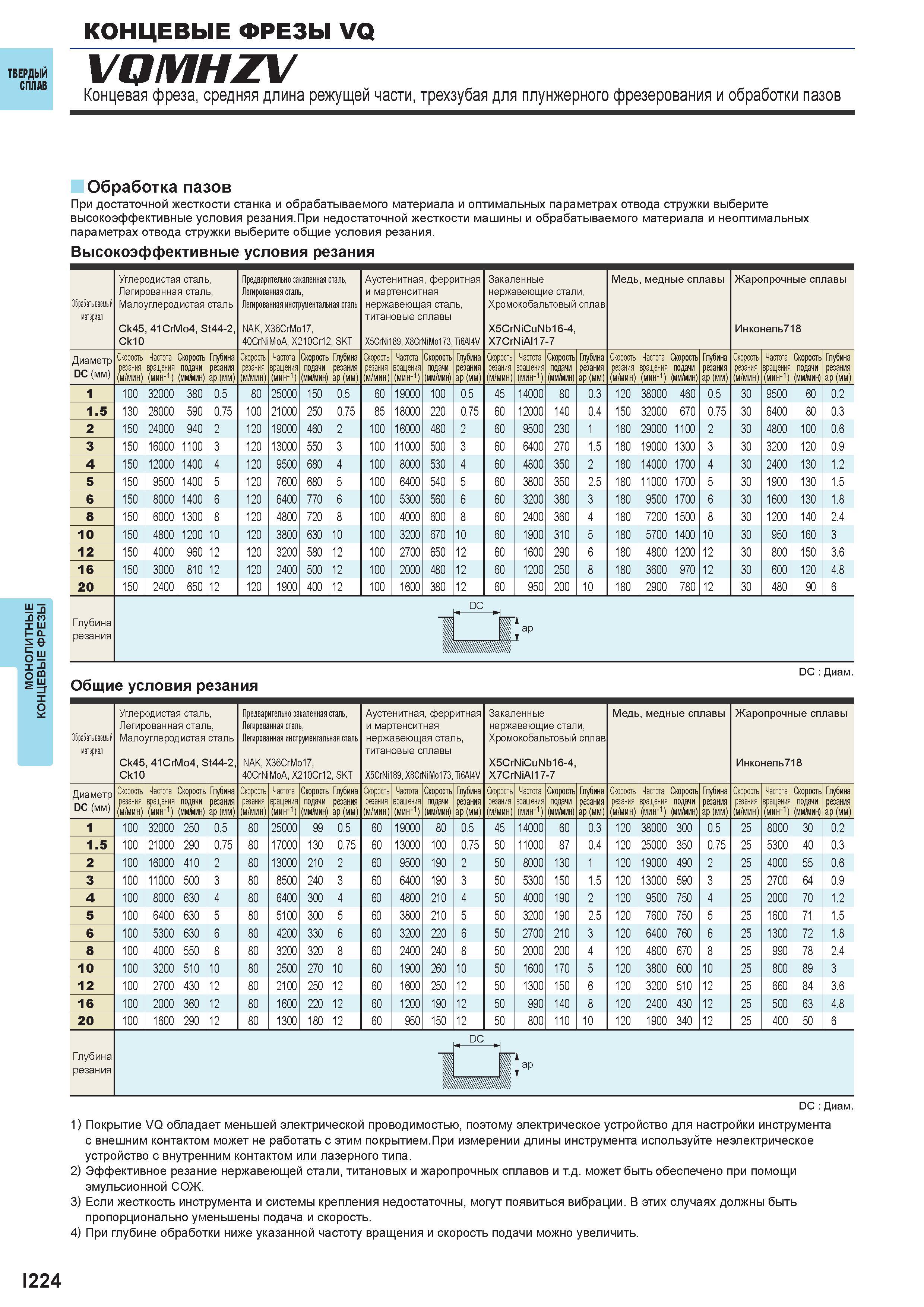

776 Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент Стр.I224

776 Монолитные концевые фрезы VQ С Й VQMHZV Концевая фреза, средняя длина режущей части, трехзубая для плунжерного фрезерования и обработки пазов Обр Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент для металлообработки Сменные твердосплавные пластины Резцы Фрезы сборные и монолитные Сверла Стр. I224

Каталог MITSUBISHI 2016 Станочный режущий инструмент Стр. I224 0776 Lab2u

Монолитные концевые фрезы VQ С Й VQMHZV Концевая фреза, средняя длина режущей части, трехзубая для плунжерного фрезерования и обработки пазов Обработка пазов При достаточной жесткости станка и обрабатываемого материала и оптимальных параметрах отвода стружки выберите высокоэффективные условия резания.При недостаточной жесткости машины и обрабатываемого материала и неоптимальных параметрах отвода стружки выберите общие условия резания. Высокоэффективные условия резания Обрабатываемый материал Углеродистая сталь, Легированная сталь, Малоуглеродистая сталь Ck45, 41CrMo4, St44-2, Ck10 Предварительно закаленная сталь, Легированная сталь, Легированная инструментальная сталь NAK, X36CrMo17, 40CrNiMoA, X210Cr12, SKT Аустенитная, ферритная и мартенситная нержавеющая сталь, титановые сплавы X5CrNi189, X8CrNiMo173, Ti6Al4V Закаленные нержавеющие стали, Хромокобальтовый сплав X5CrNiCuNb16-4, X7CrNiAl17-7 Медь, медные сплавы Жаропрочные сплавы Инконель718 Диаметр DC (мм) Скорость резания (м/мин) Частота вращения (мин-1) Скорость подачи (ми/мин) Глубина резания ap (мм) Скорость резания (м/мин) Частота вращения (мин-1) Скорость подачи (мм/мин) Глубина резания ap (мм) Скорость резания (м/мин) Частота вращения (мин-1) Скорость подачи (мм/мин) Глубина резания ap (мм) Скорость резания (м/мин) Частота вращения (мин-1) Скорость подачи (мм/мин) Глубина резания ap (мм) Скорость резания (м/мин) Частота вращения (мин-1) Скорость подачи (мм/мин) Глубина резания ap (мм) Скорость резания (м/мин) Частота вращения (мин-1) Скорость подачи (мм/мин) Глубина резания ap(мм) 1 100 32000 380 0.5 80 25000 150 0.5 60 19000 100 0.5 45 14000 80 0.3 120 38000 460 0.5 30 9500 60 0.2 1.5 130 28000 590 0.75 100 21000 250 0.75 85 18000 220 0.75 60 12000 140 0.4 150 32000 0 7 6 0.75 30 6400 80 0.3 2 150 24000 0 4 9 2 120 19000 0 6 4 2 100 16000 0 8 4 2 60 9500 0 3 2 1 180 29000 1100 2 30 4800 100 0.6 3 150 16000 1100 3 120 13000 0 5 5 3 100 11000 0 0 5 3 60 6400 0 7 2 1.5 180 19000 1300 3 30 3200 120 0.9 4 150 12000 1400 4 120 9500 0 8 6 4 100 8000 0 3 5 4 60 4800 0 5 3 2 180 14000 1700 4 30 2400 130 1.2 5 150 9500 1400 5 120 7600 0 8 6 5 100 6400 0 4 5 5 60 3800 0 5 3 2.5 180 11000 1700 5 30 1900 130 1.5 6 150 8000 1400 6 120 6400 0 7 7 6 100 5300 0 6 5 6 60 3200 0 8 3 3 180 9500 1700 6 30 1600 130 1.8 8 150 6000 1300 8 120 4800 0 2 7 8 100 4000 600 8 60 2400 0 6 3 4 180 7200 1500 8 30 1200 140 2.4 10 150 4800 1200 10 120 3800 0 3 6 10 100 3200 0 7 6 10 60 1900 310 5 180 5700 1400 10 30 0 5 9 160 3 12 150 4000 0 6 9 12 120 3200 0 8 5 12 100 2700 0 5 6 12 60 1600 0 9 2 6 180 4800 1200 12 30 800 150 3.6 16 150 3000 810 12 120 2400 500 12 100 2000 480 12 60 1200 250 8 180 3600 970 12 30 600 120 4.8 20 150 2400 650 12 120 1900 400 12 100 1600 380 12 60 950 200 10 180 2900 780 12 30 480 90 6 DC Глубина резания WllllllllllllllllllBl Tap DC Диаметр Общие условия резания Обрабатываемый материал Углеродистая сталь, Легированная сталь, Малоуглеродистая сталь Ck45, 41CrMo4, St44-2, Ck10 Предварительно закаленная сталь, Легированная сталь, Легированная инструментальная сталь NAK, X36CrMo17, 40CrNiMoA, X210Cr12, SKT Аустенитная, ферритная и мартенситная нержавеющая сталь, титановые сплавы X5CrNi189,X8CrNiMo173,Ti6Al4V Закаленные нержавеющие стали, Хромокобальтовый сплав X5CrNiCuNb16-4, X7CrNiAl17-7 Медь, медные сплавы Жаропрочные сплавы Инконель718 Диаметр DC (мм) Скорость резания (м/мин) Частота вращения (мин-1) Скорость подачи (мм/Ьин) Глубина резания ap (мм) Скорость резания (м/мин) Частота вращения (мин-1) Скорость подачи (мм/мин) Глубина резания ap (мм) Скорость резания (м/мин) Частота вращения (мин-1) Скорость подачи (мм/мин) Глубина резания ap (мм) Скорость резания (м/мин) Частота вращения (мин-1) Скорость подачи (мм/мин) Глубина резания ap (мм) Скорость резания (м/мин) Частота вращения (мин-1) Скорость подачи (мм/мин) Глубина резания ap (мм) Скорость резания (м/мин) Частота вращения (мин-1) Скорость подачи (мм/мин) Глубина резания ap (мм) 1 100 32000 250 LO 0. 80 25000 99 0.5 60 19000 80 0.5 45 14000 60 0.3 120 38000 300 0.5 25 8000 30 0.2 1.5 100 21000 0 9 2 0.75 80 17000 0 3 0.75 0 6 13000 0 0 0.75 0 5 11000 7 8 .4 0. 0 2 25000 0 5 3 0.75 5 2 5300 0 4 .3 0. 2 100 16000 0 41 2 80 13000 0 21 2 60 9500 0 9 2 0 8000 130 1 120 19000 0 9 4 2 22 4000 55 0.6 3 100 11000 500 3 80 8500 0 4 2 3 60 6400 190 3 50 5300 150 1.5 120 13000 0 9 5 3 22 2700 64 0.9 4 100 8000 0 3 6 4 80 6400 300 4 60 4800 210 4 50 4000 190 2 120 9500 0 5 7 4 22 2000 70 1.2 5 100 6400 0 3 6 5 80 5100 300 5 60 3800 210 5 50 3200 190 2.5 0 2 7600 0 5 7 5 22 1600 71 1.5 6 100 5300 0 3 6 6 80 4200 0 3 3 6 60 3200 0 2 2 6 50 2700 210 3 120 6400 0 6 7 6 5 СМ 1300 72 1.8 8 100 4000 0 5 5 8 0 ОО 3200 0 2 3 8 60 2400 0 4 2 8 0 LO 2000 200 4 120 4800 0 7 6 8 5 СМ 0 9 9 8 7 .4 2. 10 0 0 3200 0 51 10 0 8 2500 0 7 2 10 0 6 1900 0 6 2 10 0 5 1600 0 7 5 120 3800 600 10 5 2 800 9 8 3 12 0 0 2700 0 3 4 12 0 8 2100 0 5 2 12 0 6 1600 0 5 2 12 0 5 1300 0 5 6 120 3200 0 51 12 5 2 0 6 6 4 8 .6 3. 16 0 0 2000 0 6 3 12 0 8 1600 0 2 2 12 0 6 1200 0 9 12 0 5 990 140 8 120 2400 0 3 4 12 5 2 500 3 6 .8 4. 20 100 1600 0 9 2 12 80 1300 180 12 60 950 150 12 50 800 110 10 120 1900 0 4 3 12 25 400 50 6 Глубина резания DC М (к- wiiiiiiiiiiiiiim Tap DC Диаметр 1) Покрытие VQ обладает меньшей электрической проводимостью, поэтому электрическое устройство для настройки инструмента с внешним контактом может не работать с этим покрытием.При измерении длины инструмента используйте неэлектрическое устройство с внутренним контактом или лазерного типа. 2) Эффективное резание нержавеющей стали, титановых и жаропрочных сплавов и т.д. может быть обеспечено при помощи эмульсионной СОЖ. 3) Если жесткость инструмента и системы крепления недостаточны, могут появиться вибрации. В этих случаях должны быть пропорционально уменьшены подача и скорость. 4) При глубине обработки ниже указанной частоту вращения и скорость подачи можно увеличить. I224
