MITSUBISHI | Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент (Всего 1412 стр.)

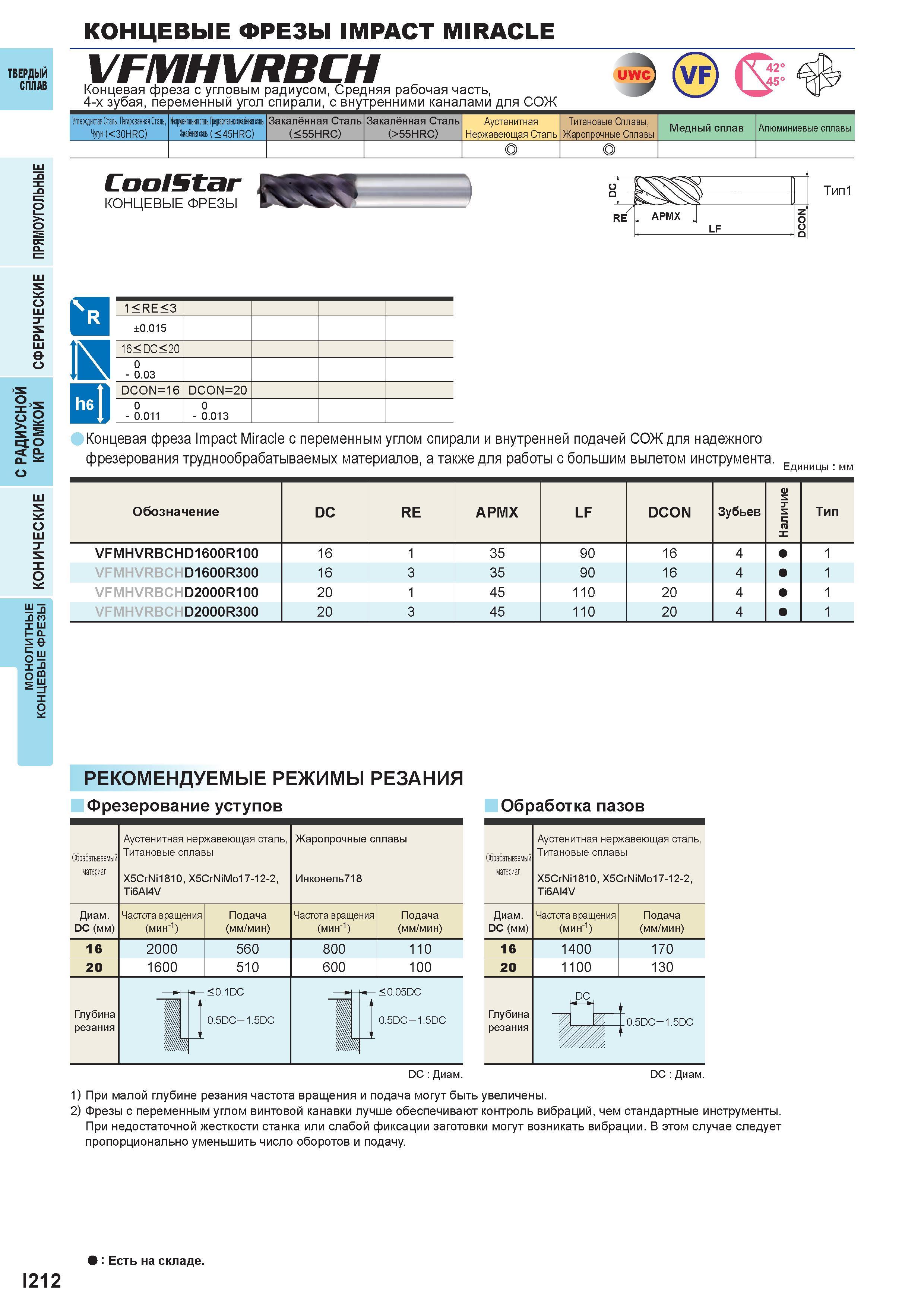

764 Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент Стр.I212

764 Концевые фрезы IMPACT MIRACLE Твердый сплав VFMHVRBCH Концевая фреза с угловым радиусом, Средняя рабочая часть, 4-х зубая, переменный угол спирал Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент для металлообработки Сменные твердосплавные пластины Резцы Фрезы сборные и монолитные Сверла Стр. I212

Каталог MITSUBISHI 2016 Станочный режущий инструмент Стр. I212 0764 Lab2u

Концевые фрезы IMPACT MIRACLE Твердый сплав VFMHVRBCH Концевая фреза с угловым радиусом, Средняя рабочая часть, 4-х зубая, переменный угол спирали, с внутренними каналами для СОЖ ииС Q Углеродистая Сталь,Легированная Сталь, Чугун (<30HRC) Инструментальная сталь, ерариныо закалённая сталь, Закалённая сталь (< 45HRC) Закалённая Сталь (< 55HRC) Закалённая Сталь (>55HRC) Аустенитная Нержавеющая Сталь Титановые Сплавы, Жаропрочные Сплавы Медный сплав Алюминиевые сплавы о CoolStar Концевые фрезы > / RE APMX z О LF Тип1 о е о i do о S о 1 < RE < 3 ±0.015 16 < DC < 20 0 - 0.03 DCON=16 DC0N=20 0 - 0.011 0 - 0.013 Концевая фреза Impact Miracle с переменным углом спирали и внутренней подачей СОЖ для надежного фрезерования труднообрабатываемых материалов, а также для работы с большим вылетом инструмента. Единицы мм Обозначение DC RE APMX LF DCON Зубьев е и T и а Тип VFMHVRBCHD1600R100 16 1 35 90 16 4 1 VFMHVRBCHD1600R300 16 3 35 90 16 4 1 VFMHVRBCHD2000R100 20 1 45 110 20 4 1 VFMHVRBCHD2000R300 20 3 45 110 20 4 1 О Шл со X I- о. Iе I о Рекомендуемые режимы резания Фрезерование уступов Обработка пазов Обрабатываемый материал Диаметр DC (мм) 16 20 Глубина резания Аустенитная нержавеющая сталь, Титановые сплавы X5CrNi1810,X5CrNiMo17-12-2, Ti6Al4V Частота вращения (мин-1) Подача (мм/мин) 2000 1600 560 510 < 0.1DC 0.5DC - 1.5DC Жаропрочные сплавы Инконель718 Частота вращения (мин-1) Подача (мм/мин) 800 600 110 100 < 0.05DC 0.5DC - 1.5DC Обрабатываемый Аустенитная нержавеющая сталь, Титановые сплавы материал X5CrNi1810, X5CrNiMo17-12-2, Ti6Al4V Диаметр DC (мм) Частота вращения (мин-1) Подача (мм/мин) 16 1400 170 20 1100 130 Глубина ,DC -П 0.5DC - 1.5DC резания DC Диаметр DC Диаметр 1) При малой глубине резания частота вращения и подача могутбытьувеличены. 2) Фрезы с переменным углом винтовой канавки лучше обеспечивают контроль вибраций, чем стандартные инструменты. При недостаточной жесткости станка или слабой фиксации заготовки могут возникать вибрации. В этом случае следует пропорционально уменьшить число оборотов и подачу. Есть на складе. I212
