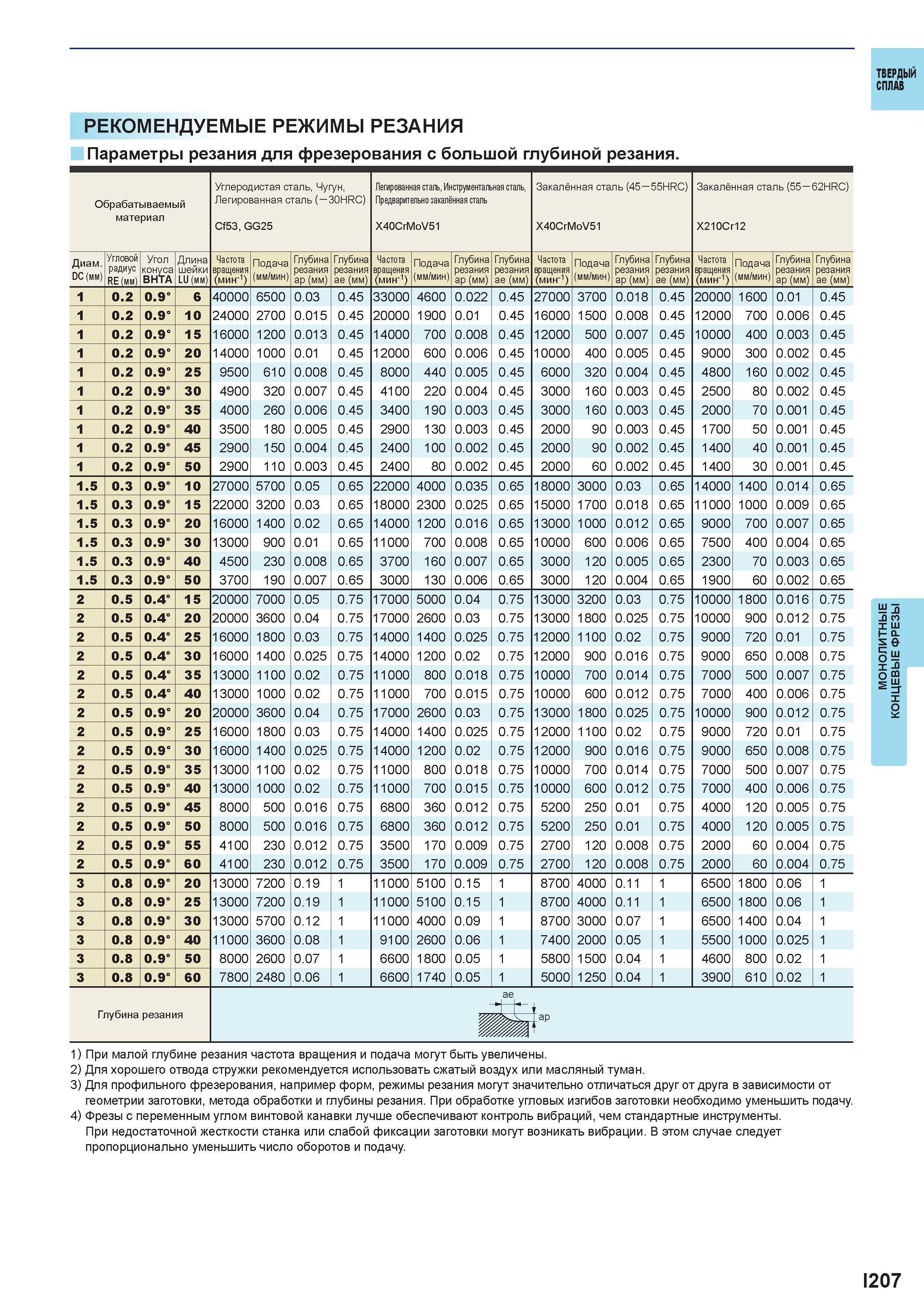

Твердый сплав Рекомендуемые режимы резания Параметры резания для фрезерования с большой глубиной резания. Обрабатываемый материал Углеродистая сталь, Чугун, Легированная сталь ( 30HRC) Cf53, GG25 Легированная сталь, Инструментальная сталь, Предварительно закалённая сталь X40CrMoV51 Диаметр DC (мм) Угловой радиус RE (мм) Угол конуса BHTA Длина шейки LU (мм) Частота вращения (мин'1) Подача (мм/мин) Глубина резания ap (мм) Глубина резания ae (мм) Частота вращения (мин'1) Подача (мм/мин) Глубина резания ap (мм) Глубина резания ae (мм) Частота вращения (мин-1) Подача (мм/мин) Глубина резания ap (мм) Глубина резания ae (мм) Частота вращения (мин-1) Подача (мм/мин) Глубина резания ap (мм) Глубина резания ae (мм) 1 0.2 0.9° 6 40000 24000 6500 2700 0.03 0.015 0.45 0.45 33000 20000 4600 1900 0.022 0.01 0.45 0.45 27000 16000 3700 1500 0.018 0.008 0.45 0.45 20000 12000 1600 700 0.01 0.006 0.45 0.45 1 0.2 0.9° 10 1 0.2 0.9° 15 16000 14000 1200 1000 0.013 0.01 0.45 0.45 14000 12000 700 600 0.008 0.006 0.45 0.45 12000 10000 500 400 0.007 0.005 0.45 0.45 10000 9000 400 300 0.003 0.002 0.45 0.45 1 0.2 0.9° 20 1 0.2 0.9° 25 9500 4900 610 320 0.008 0.007 0.45 0.45 8000 4100 440 220 0.005 0.004 0.45 0.45 6000 3000 320 160 0.004 0.003 0.45 0.45 4800 2500 160 80 0.002 0.002 0.45 0.45 1 0.2 0.9° 30 1 0.2 0.9° 35 4000 3500 260 180 0.006 0.005 0.45 0.45 3400 2900 190 130 0.003 0.003 0.45 0.45 3000 2000 160 90 0.003 0.003 0.45 0.45 2000 1700 70 50 0.001 0.001 0.45 0.45 1 0.2 0.9° 40 1 0.2 0.9° 45 2900 2900 150 110 0.004 0.003 0.45 0.45 2400 2400 100 80 0.002 0.002 0.45 0.45 2000 2000 90 60 0.002 0.002 0.45 0.45 1400 1400 40 30 0.001 0.001 0.45 0.45 1 0.2 0.9° 50 1.5 0.3 0.9° 10 27000 22000 5700 3200 0.05 0.03 0.65 0.65 22000 18000 4000 2300 0.035 0.025 0.65 0.65 18000 15000 3000 1700 0.03 0.018 0.65 0.65 14000 11000 1400 1000 0.014 0.009 0.65 0.65 1.5 0.3 0.9° 15 1.5 0.3 0.9° 20 16000 13000 1400 900 0.02 0.01 0.65 0.65 14000 11000 1200 700 0.016 0.008 0.65 0.65 13000 10000 1000 600 0.012 0.006 0.65 0.65 9000 7500 700 400 0.007 0.004 0.65 0.65 1.5 0.3 0.9° 30 1.5 0.3 0.9° 40 4500 3700 230 190 0.008 0.007 0.65 0.65 3700 3000 160 130 0.007 0.006 0.65 0.65 3000 3000 120 120 0.005 0.004 0.65 0.65 2300 1900 70 60 0.003 0.002 0.65 0.65 1.5 0.3 0.9° 50 2 0.5 0.4° 15 20000 20000 7000 3600 0.05 0.04 0.75 0.75 17000 17000 5000 2600 0.04 0.03 0.75 0.75 13000 13000 3200 1800 0.03 0.025 0.75 0.75 10000 10000 1800 900 0.016 0.012 0.75 0.75 2 0.5 0.4° 20 2 0.5 0.4° 25 16000 16000 1800 1400 0.03 0.025 0.75 0.75 14000 14000 1400 1200 0.025 0.02 0.75 0.75 12000 12000 1100 900 0.02 0.016 0.75 0.75 9000 9000 720 650 0.01 0.008 0.75 0.75 2 0.5 0.4° 30 2 0.5 0.4° 35 13000 13000 1100 1000 0.02 0.02 0.75 0.75 11000 11000 800 700 0.018 0.015 0.75 0.75 10000 10000 700 600 0.014 0.012 0.75 0.75 7000 7000 500 400 0.007 0.006 0.75 0.75 2 0.5 0.4° 40 2 0.5 0.9° 20 20000 16000 3600 1800 0.04 0.03 0.75 0.75 17000 14000 2600 1400 0.03 0.025 0.75 0.75 13000 12000 1800 1100 0.025 0.02 0.75 0.75 10000 9000 900 720 0.012 0.01 0.75 0.75 2 0.5 0.9° 25 2 0.5 0.9° 30 16000 13000 1400 1100 0.025 0.02 0.75 0.75 14000 11000 1200 800 0.02 0.018 0.75 0.75 12000 10000 900 700 0.016 0.014 0.75 0.75 9000 7000 650 500 0.008 0.007 0.75 0.75 2 0.5 0.9° 35 2 0.5 0.9° 40 13000 8000 1000 500 0.02 0.016 0.75 0.75 11000 6800 700 360 0.015 0.012 0.75 0.75 10000 5200 600 250 0.012 0.01 0.75 0.75 7000 4000 400 120 0.006 0.005 0.75 0.75 2 0.5 0.9° 45 2 0.5 0.9° 50 8000 4100 500 230 0.016 0.012 0.75 0.75 6800 3500 360 170 0.012 0.009 0.75 0.75 5200 2700 250 120 0.01 0.008 0.75 0.75 4000 2000 120 60 0.005 0.004 0.75 0.75 2 0.5 0.9° 55 2 0.5 0.9° 60 4100 230 0.012 0.75 3500 170 0.009 0.75 2700 120 0.008 0.75 2000 60 0.004 0.75 3 0.8 0.9° 20 13000 7200 0.19 1 11000 5100 0.15 1 8700 4000 0.11 1 6500 1800 0.06 1 3 0.8 0.9° 25 13000 13000 7200 5700 0.19 0.12 1 1 11000 11000 5100 4000 0.15 0.09 1 1 8700 8700 4000 3000 0.11 0.07 1 1 6500 6500 1800 1400 0.06 0.04 1 1 3 0.8 0.9° 30 3 0.8 0.9° 40 11000 8000 3600 2600 0.08 0.07 1 1 9100 6600 2600 1800 0.06 0.05 1 1 7400 5800 2000 1500 0.05 0.04 1 1 5500 4600 1000 800 0.025 0.02 1 1 3 0.8 0.9° 50 3 0.8 0.9° 60 7800 2480 0.06 1 6600 1740 0.05 1 5000 1250 0.04 1 3900 610 0.02 1 Закалённая сталь (45 55HRC) X40CrMoV51 Закалённая сталь (55 62HRC) X210Cr12 Глубина резания rap 1) При малой глубине резания частота вращения и подача могут быть увеличены. 2) Для хорошего отвода стружки рекомендуется использовать сжатый воздух или масляный туман. 3) Для профильного фрезерования, например форм, режимы резания могут значительно отличаться друг от друга в зависимости от геометрии заготовки, метода обработки и глубины резания. При обработке угловых изгибов заготовки необходимо уменьшить подачу. 4) Фрезы с переменным углом винтовой канавки лучше обеспечивают контроль вибраций, чем стандартные инструменты. При недостаточной жесткости станка или слабой фиксации заготовки могут возникать вибрации. В этом случае следует пропорционально уменьшить число оборотов и подачу. ae I207 Монолитные концевые фрезы
