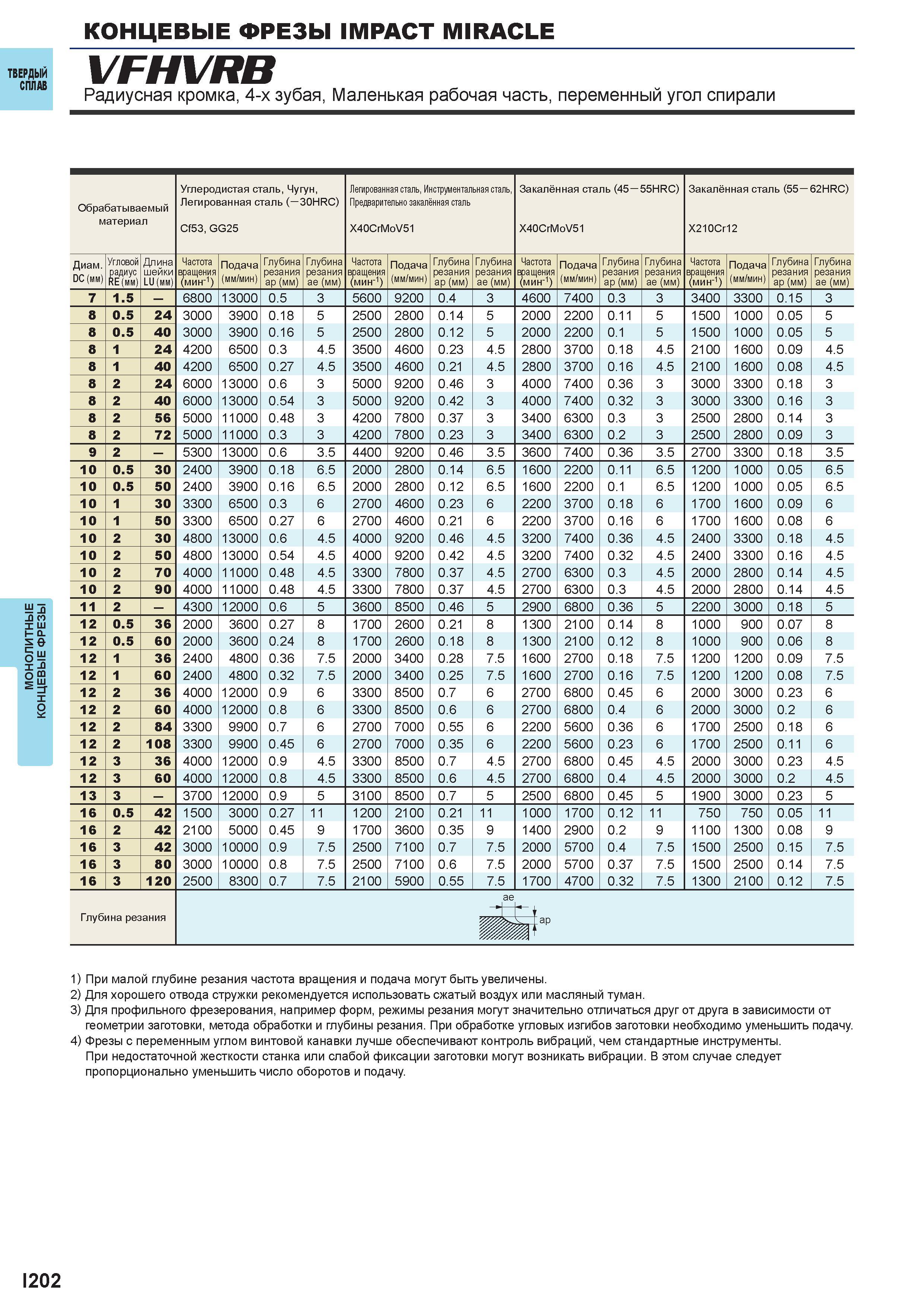

Монолитные концевые фрезы Твердый сплав Концевые фрезы IMPACT MIRACLE VFHVRB Радиусная кромка, 4-х зубая, Маленькая рабочая часть, переменный угол спирали Обрабатываемый Углеродистая сталь, Чугун, Легированная сталь ( 30HRC) Легированная сталь, Инструментальная сталь, Предварительно закалённая сталь Закалённая сталь (45 55HRC) Закалённая сталь (55 62HRC) материал Cf53, GG25 X40CrMoV51 X40CrMoV51 X210Cr12 Диаметр DC (мм) Угловой радиус RE (мм) Длина шейки LU (мм) Частота вращения (мин-1) Подача (мм/мин) Глубина резания ap (мм) Глубина резания ae (мм) Частота вращения (мин-1) Подача (мм/мин) Глубина резания ap (мм) Глубина резания ae (мм) Частота вращения (мин-1) Подача (мм/мин) Глубина резания ap (мм) Глубина резания ae (мм) Частота вращения (мин-1) Подача (мм/мин) Глубина резания ap (мм) Глубина резания ae (мм) 7 1.5 6800 13000 0.5 3 5600 9200 0.4 3 4600 7400 0.3 3 3400 3300 0.15 3 8 0.5 24 3000 3900 0.18 5 2500 2800 0.14 5 2000 2200 0.11 5 1500 1000 0.05 5 8 0.5 40 3000 3900 0.16 5 2500 2800 0.12 5 2000 2200 0.1 5 1500 1000 0.05 5 8 1 24 4200 6500 0.3 4.5 3500 4600 0.23 4.5 2800 3700 0.18 4.5 2100 1600 0.09 4.5 8 1 40 4200 6500 0.27 4.5 3500 4600 0.21 4.5 2800 3700 0.16 4.5 2100 1600 0.08 4.5 8 2 24 6000 13000 0.6 3 5000 9200 0.46 3 4000 7400 0.36 3 3000 3300 0.18 3 8 2 40 6000 13000 0.54 3 5000 9200 0.42 3 4000 7400 0.32 3 3000 3300 0.16 3 8 2 56 5000 11000 0.48 3 4200 7800 0.37 3 3400 6300 0.3 3 2500 2800 0.14 3 8 2 72 5000 11000 0.3 3 4200 7800 0.23 3 3400 6300 0.2 3 2500 2800 0.09 3 9 2 5300 13000 0.6 3.5 4400 9200 0.46 3.5 3600 7400 0.36 3.5 2700 3300 0.18 3.5 10 0.5 30 2400 3900 0.18 6.5 2000 2800 0.14 6.5 1600 2200 0.11 6.5 1200 1000 0.05 6.5 10 0.5 50 2400 3900 0.16 6.5 2000 2800 0.12 6.5 1600 2200 0.1 6.5 1200 1000 0.05 6.5 10 1 30 3300 6500 0.3 6 2700 4600 0.23 6 2200 3700 0.18 6 1700 1600 0.09 6 10 1 50 3300 6500 0.27 6 2700 4600 0.21 6 2200 3700 0.16 6 1700 1600 0.08 6 10 2 30 4800 13000 0.6 4.5 4000 9200 0.46 4.5 3200 7400 0.36 4.5 2400 3300 0.18 4.5 10 2 50 4800 13000 0.54 4.5 4000 9200 0.42 4.5 3200 7400 0.32 4.5 2400 3300 0.16 4.5 10 2 70 4000 11000 0.48 4.5 3300 7800 0.37 4.5 2700 6300 0.3 4.5 2000 2800 0.14 4.5 10 2 90 4000 11000 0.48 4.5 3300 7800 0.37 4.5 2700 6300 0.3 4.5 2000 2800 0.14 4.5 11 2 4300 12000 0.6 5 3600 8500 0.46 5 2900 6800 0.36 5 2200 3000 0.18 5 12 0.5 36 2000 3600 0.27 8 1700 2600 0.21 8 1300 2100 0.14 8 1000 900 0.07 8 12 0.5 60 2000 3600 0.24 8 1700 2600 0.18 8 1300 2100 0.12 8 1000 900 0.06 8 12 1 36 2400 4800 0.36 7.5 2000 3400 0.28 7.5 1600 2700 0.18 7.5 1200 1200 0.09 7.5 12 1 60 2400 4800 0.32 7.5 2000 3400 0.25 7.5 1600 2700 0.16 7.5 1200 1200 0.08 7.5 12 2 36 4000 12000 0.9 6 3300 8500 0.7 6 2700 6800 0.45 6 2000 3000 0.23 6 12 2 60 4000 12000 0.8 6 3300 8500 0.6 6 2700 6800 0.4 6 2000 3000 0.2 6 12 2 84 3300 9900 0.7 6 2700 7000 0.55 6 2200 5600 0.36 6 1700 2500 0.18 6 12 2 108 3300 9900 0.45 6 2700 7000 0.35 6 2200 5600 0.23 6 1700 2500 0.11 6 12 3 36 4000 12000 0.9 4.5 3300 8500 0.7 4.5 2700 6800 0.45 4.5 2000 3000 0.23 4.5 12 3 60 4000 12000 0.8 4.5 3300 8500 0.6 4.5 2700 6800 0.4 4.5 2000 3000 0.2 4.5 13 3 3700 12000 0.9 5 3100 8500 0.7 5 2500 6800 0.45 5 1900 3000 0.23 5 16 0.5 42 1500 3000 0.27 11 1200 2100 0.21 11 1000 1700 0.12 11 750 750 0.05 11 16 2 42 2100 5000 0.45 9 1700 3600 0.35 9 1400 2900 0.2 9 1100 1300 0.08 9 16 3 42 3000 10000 0.9 7.5 2500 7100 0.7 7.5 2000 5700 0.4 7.5 1500 2500 0.15 7.5 16 3 80 3000 10000 0.8 7.5 2500 7100 0.6 7.5 2000 5700 0.37 7.5 1500 2500 0.14 7.5 16 3 120 2500 8300 0.7 7.5 2100 5900 0.55 7.5 1700 4700 0.32 7.5 1300 2100 0.12 7.5 ae 1) При малой глубине резания частота вращения и подача могут быть увеличены. 2) Для хорошего отвода стружки рекомендуется использовать сжатый воздух или масляный туман. 3) Для профильного фрезерования, например форм, режимы резания могут значительно отличаться друг от друга в зависимости от геометрии заготовки, метода обработки и глубины резания. При обработке угловых изгибов заготовки необходимо уменьшить подачу. 4) Фрезы с переменным углом винтовой канавки лучше обеспечивают контроль вибраций, чем стандартные инструменты. При недостаточной жесткости станка или слабой фиксации заготовки могут возникать вибрации. В этом случае следует пропорционально уменьшить число оборотов и подачу. I202
