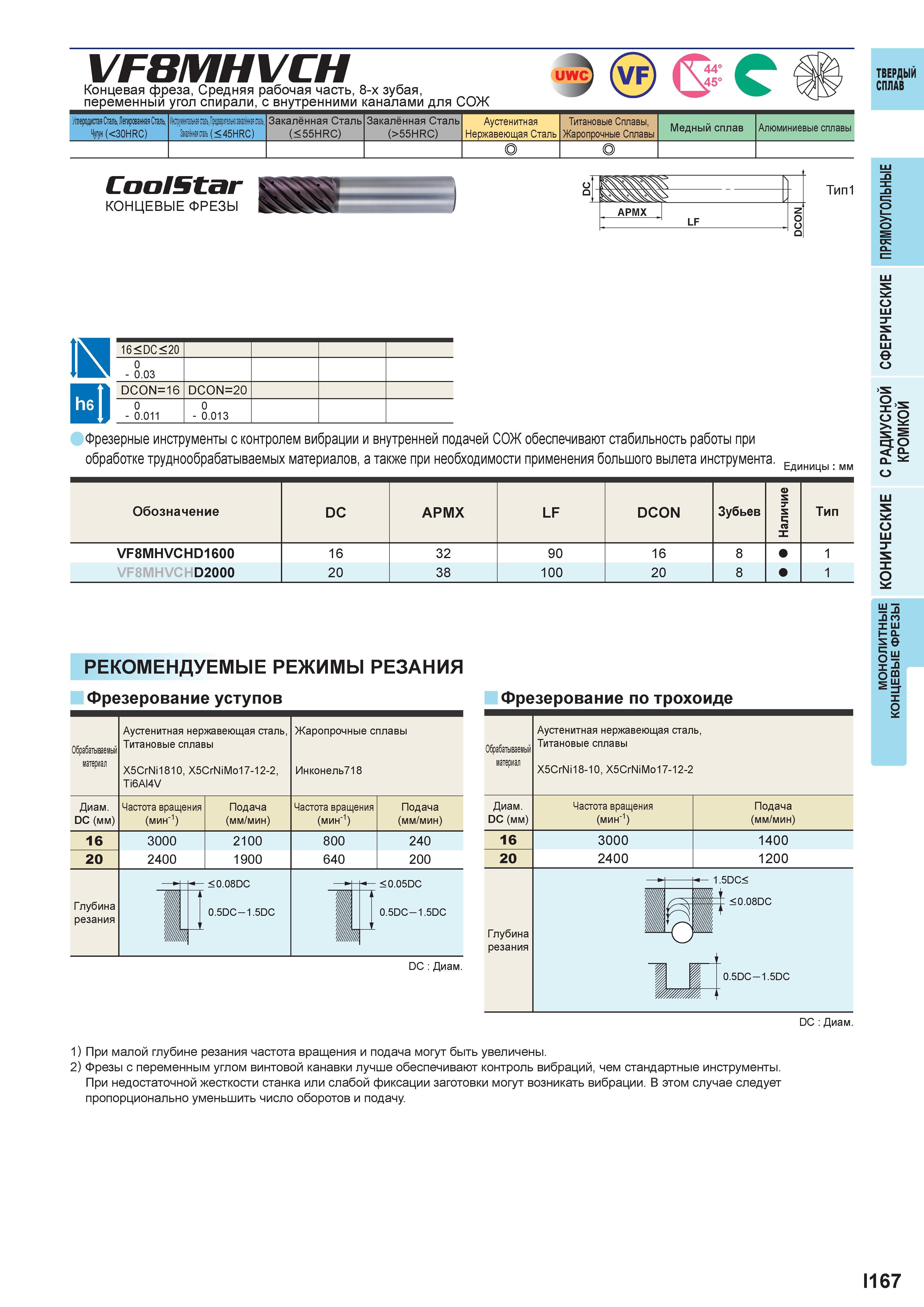

VF8MHVCH Концевая фреза, Средняя рабочая часть, 8-х зубая, переменный угол спирали, с внутренними каналами для СОЖ Q Углеродистая Сталь, Легированная сталь Чугун (<30HRC) Инструментальная сталь, Предварительно закалённая сталь, Закалённая сталь (< 45HRC) Закалённая Сталь (< 55HRC) Закалённая Сталь (>55HRC) Аустенитная Нержавеющая Сталь Титановые Сплавы, Жаропрочные Сплавы Медный сплав Алюминиевые сплавы Твердый сплав CoolStar Концевые фрезы Тип1 а Q Фрезерные инструменты с контролем вибрации и внутренней подачей СОЖ обеспечивают стабильность работы при обработке труднообрабатываемых материалов, а также при необходимости применения большого вылета инструмента. Единицы мм Обозначение DC APMX LF DCON Зубьев е s У и а X Тип VF8MHVCHD1600 16 32 90 16 8 1 VF8MHVCHD2000 20 38 100 20 8 1 е о ii CL О 2 Рекомендуемые режимы резания Фрезерование уступов Фрезерование по трохоиде Обрабатываемый материал Диаметр DC (мм) 16 20 Глубина резания Аустенитная нержавеющая сталь, Титановые сплавы X5CrNi1810, X5CrNiMo17-12-2, Ti6Al4V Частота вращения (мин-1) 3000 2400 Подача (мм/мин) 2100 1900 < 0.08DC 0.5DC-1.5DC Жаропрочные сплавы Инконель718 Частота вращения (мин-1) 800 640 Подача (мм/мин) 240 200 Обрабатываемый материал Аустенитная нержавеющая сталь, Титановые сплавы X5CrNi18-10, X5CrNiMo17-12-2 Диаметр Частота вращения Подача DC (мм) (мин-1) (мм/мин) 16 3000 1400 20 2400 1200 < 0.05DC 0.5DC-1.5DC Глубина резания DC Диаметр 0.5DC-1.5DC 1 Е .о со I ” 9; с Н х S DC Диаметр 1) При малой глубине резания частота вращения и подача могут быть увеличены. 2) Фрезы с переменным углом винтовой канавки лучше обеспечивают контроль вибраций, чем стандартные инструменты. При недостаточной жесткости станка или слабой фиксации заготовки могут возникать вибрации. В этом случае следует пропорционально уменьшить число оборотов и подачу. 1167
