MITSUBISHI | Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент (Всего 1412 стр.)

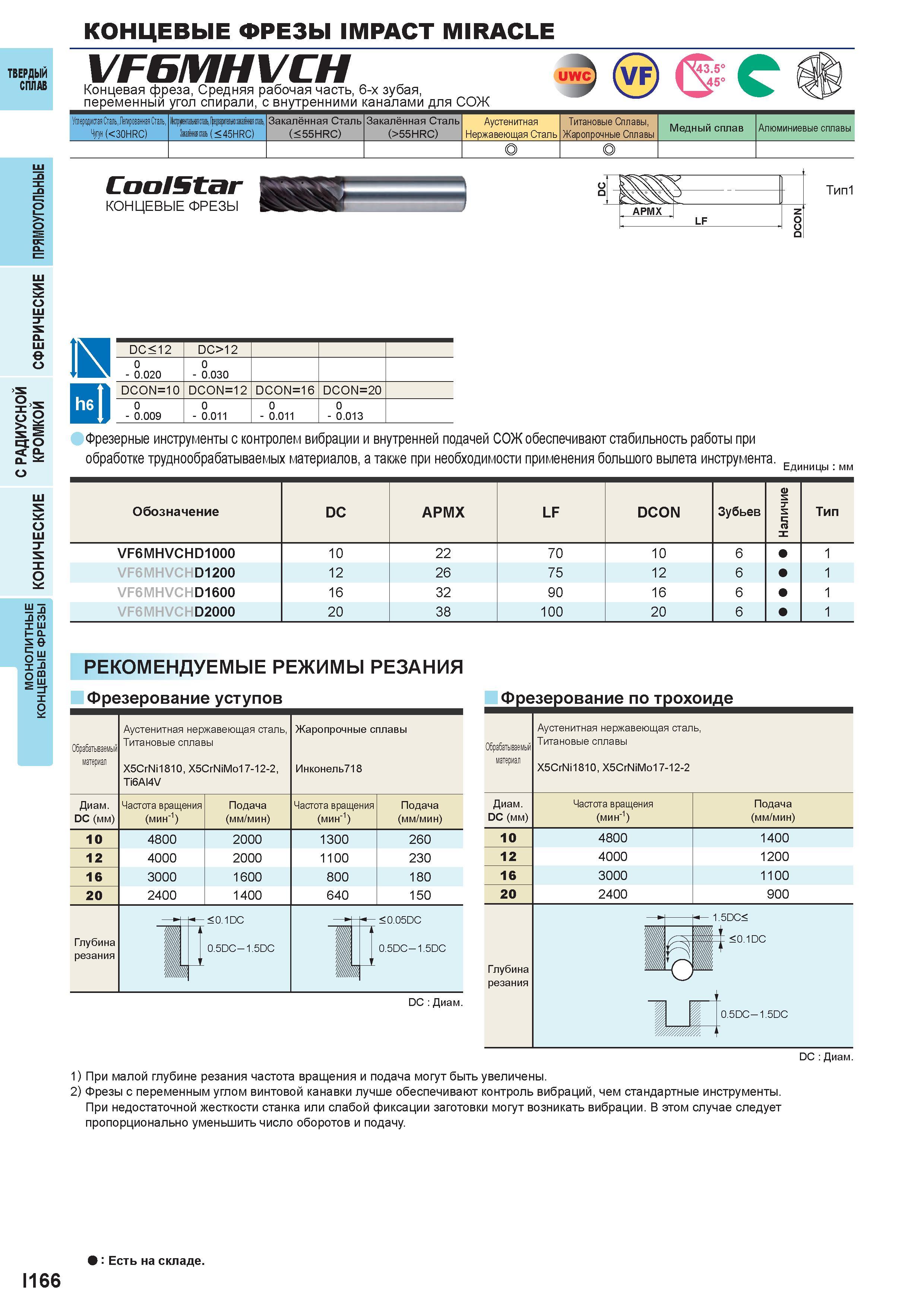

718 Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент Стр.I166

718 Концевые фрезы IMPACT MIRACLE Твердый сплав VF6MHVCH Концевая фреза, Средняя рабочая часть, 6-х зубая, переменный угол спирали, с внутренними кан Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент для металлообработки Сменные твердосплавные пластины Резцы Фрезы сборные и монолитные Сверла Стр. I166

Каталог MITSUBISHI 2016 Станочный режущий инструмент Стр. I166 0718 Lab2u

Концевые фрезы IMPACT MIRACLE Твердый сплав VF6MHVCH Концевая фреза, Средняя рабочая часть, 6-х зубая, переменный угол спирали, с внутренними каналами для СОЖ uw (vf) Углеродистая Сталь, Легированная сталь Чугун (<30HRC) Иирументамя сталь, Предварительно закалённая сталь, Закалённая сталь (< 45HRC) Закалённая Сталь (< 55HRC) Закалённая Сталь (>55HRC) Аустенитная Нержавеющая Сталь Титановые Сплавы, Жаропрочные Сплавы Медный сплав Алюминиевые сплавы о CoolStar Концевые фрезы 11 APMX LF DCON Тип1 о е о £ i < °- £ i>= о S о DC < 12 DC>12 0 - 0.020 0.0 0 а о DC0N=10 DCON=12 DCON=16 DC0N=20 0 0 0 0 - 0.009 - 0.011 - 0.011 - 0.013 Фрезерные инструменты с контролем вибрации и внутренней подачей СОЖ обеспечивают стабильность работы при обработке труднообрабатываемых материалов, а также при необходимости применения большого вылета инструмента. Единицы мм Обозначение DC APMX LF DCON Зубьев Наличие Тип VF6MHVCHD1000 10 22 70 10 6 1 VF6MHVCHD1200 12 26 75 12 6 1 VF6MHVCHD1600 16 32 90 16 6 1 VF6MHVCHD2000 20 38 100 20 6 1 О Шл со X I- о. Iе I о Рекомендуемые режимы резания Фрезерование уступов Фрезерование по трохоиде Обрабатываемый Глубина резания Аустенитная нержавеющая сталь, Титановые сплавы материал X5CrNi1810, X5CrNiMo17-12-2, Ti6Al4V Инконель718 Диаметр Частота вращения Подача Частота вращения Подача DC (мм) (мин-1) (мм/мин) 10 4800 2000 1300 260 12 4000 2000 1100 230 16 3000 1600 800 180 20 2400 1400 640 150 :< 0.1DC 0.5DC-1.5DC Жаропрочные сплавы Обрабатываемый материал Диаметр DC (мм) 10 12 16 20 ; <0.05DC 0.5DC-1.5DC Глубина резания DC Диаметр Аустенитная нержавеющая сталь, Титановые сплавы X5CrNi1810,X5CrNiMo17-12-2 Частота вращения (мин-1) Подача (мм/мин) 4800 4000 3000 2400 1400 1200 1100 900 0.5DC-1.5DC DC Диаметр 1) При малой глубине резания частота вращения и подача могут быть увеличены. 2) Фрезы с переменным углом винтовой канавки лучше обеспечивают контроль вибраций, чем стандартные инструменты. При недостаточной жесткости станка или слабой фиксации заготовки могут возникать вибрации. В этом случае следует пропорционально уменьшить число оборотов и подачу. Есть на складе. 1166
