MITSUBISHI | Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент (Всего 1412 стр.)

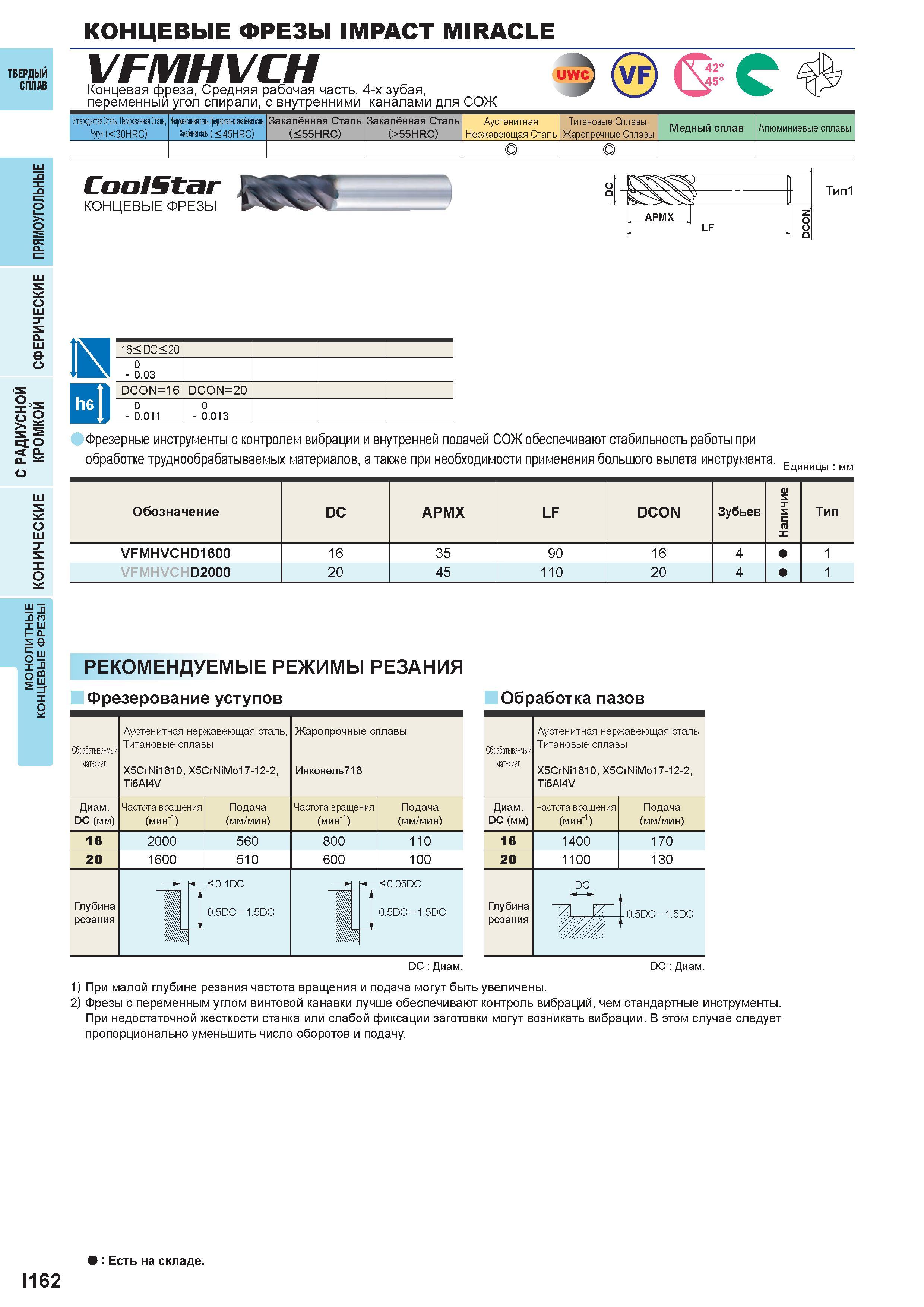

714 Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент Стр.I162

714 Концевые фрезы IMPACT MIRACLE Твердый сплав VFMHVCH Концевая фреза, Средняя рабочая часть, 4-х зубая, переменный угол спирали, с внутренними кана Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент для металлообработки Сменные твердосплавные пластины Резцы Фрезы сборные и монолитные Сверла Стр. I162

Каталог MITSUBISHI 2016 Станочный режущий инструмент Стр. I162 0714 Lab2u

Концевые фрезы IMPACT MIRACLE Твердый сплав VFMHVCH Концевая фреза, Средняя рабочая часть, 4-х зубая, переменный угол спирали, с внутренними каналами для СОЖ uw (vf) Углеродистая Сталь,Легированная Сталь, Чугун (<30HRC) Инструментальная сталь, Предварительно закалённая сталь, Закал сталь (< 45HRC) Закалённая Сталь (< 55HRC) Закалённая Сталь (>55HRC) Аустенитная Нержавеющая Сталь Титановые Сплавы, Жаропрочные Сплавы Медный сплав Алюминиевые сплавы о CoolStar Концевые фрезы C ) APMX LF Z О Тип1 о е о £ i о S о 16 < DC < 20 0 - 0.03 DCON=16 DC0N=20 0 - 0.011 0 - 0.013 Фрезерные инструменты с контролем вибрации и внутренней подачей СОЖ обеспечивают стабильность работы при обработке труднообрабатываемых материалов, а также при необходимости применения большого вылета инструмента. Единицы мм Обозначение DC APMX LF DCON Зубьев е и T и а X Тип VFMHVCHD1600 16 35 90 16 4 1 VFMHVCHD2000 20 45 110 20 4 1 О Ш2 со X I- о. Iе I о Рекомендуемые режимы резания Фрезерование уступов Обработка пазов Обрабатываемый материал Диаметр DC (мм) 16 20 Глубина резания Аустенитная нержавеющая сталь, Титановые сплавы X5CrNi1810,X5CrNiMo17-12-2, Ti6Al4V Частота вращения (мин-1) Подача (мм/мин) 2000 1600 560 510 < 0.1DC 0.5DC - 1.5DC Жаропрочные сплавы Инконель718 Частота вращения (мин-1) Подача (мм/мин) 800 600 110 100 < 0.05DC 0.5DC - 1.5DC Обрабатываемый материал Аустенитная нержавеющая сталь, Титановые сплавы X5CrNi1810, X5CrNiMo17-12-2, Ti6Al4V Диаметр Частота вращения Подача DC (мм) (мин-1) (мм/мин) 16 1400 170 20 1100 130 Глубина DC TV 0 5DC-1 5DC резания DC Диаметр DC Диаметр 1) При малой глубине резания частота вращения и подача могутбытьувеличены. 2) Фрезы с переменным углом винтовой канавки лучше обеспечивают контроль вибраций, чем стандартные инструменты. При недостаточной жесткости станка или слабой фиксации заготовки могут возникать вибрации. В этом случае следует пропорционально уменьшить число оборотов и подачу. Есть на складе. 1162
