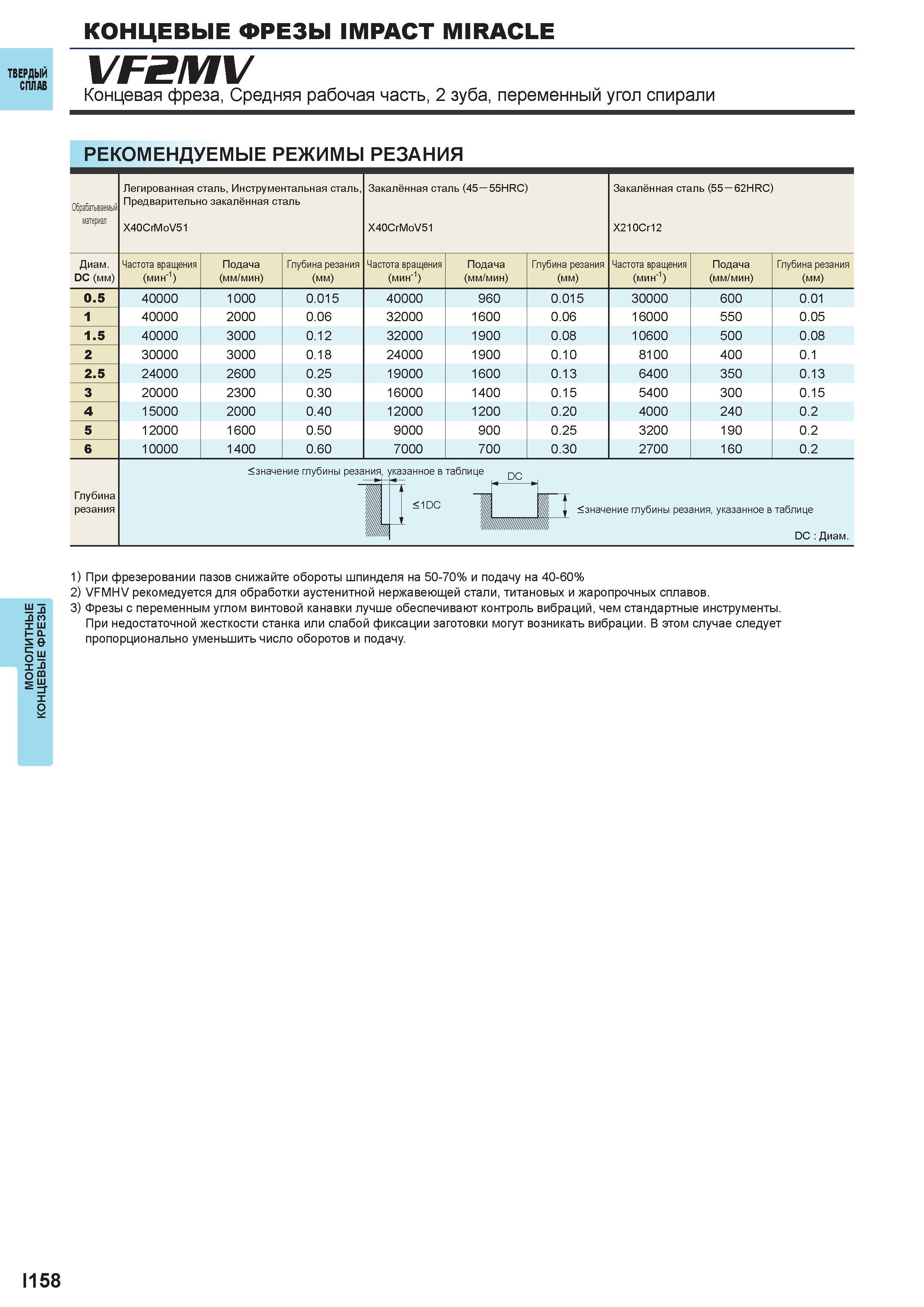

710 Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент Стр.I158

Каталог MITSUBISHI 2016 Станочный режущий инструмент Стр. I158 0710 Lab2u

Монолитные концевые фрезы IMPACT MIRACLE Твердый сплав VF2MV Концевая фреза, Средняя рабочая часть, 2 зуба, переменный угол спирали Рекомендуемые режимы резания Обрабатываемый материал Легированная сталь, Инструментальная сталь, Предварительно закалённая сталь X40CrMoV51 Закалённая сталь (45 55HRC) X40CrMoV51 Закалённая сталь (55 62HRC) X210Cr12 Диаметр Частота вращения Подача Глубина резания DC (мм) (мин-1) (мм/мин) (мм) 0.5 40000 1000 0.015 40000 960 0.015 30000 600 0.01 1 40000 2000 0.06 32000 1600 0.06 16000 550 0.05 1.5 40000 3000 0.12 32000 1900 0.08 10600 500 0.08 2 30000 3000 0.18 24000 1900 0.10 8100 400 0.1 2.5 24000 2600 0.25 19000 1600 0.13 6400 350 0.13 3 20000 2300 0.30 16000 1400 0.15 5400 300 0.15 4 15000 2000 0.40 12000 1200 0.20 4000 240 0.2 5 12000 1600 0.50 9000 900 0.25 3200 190 0.2 6 10000 1400 0.60 7000 700 0.30 2700 160 0.2 Глубина резания 1) При фрезеровании пазов снижайте обороты шпинделя на 50-70% и подачу на 40-60% 2) VFMHV рекомедуется для обработки аустенитной нержавеющей стали, титановых и жаропрочных сплавов. 3) Фрезы с переменным углом винтовой канавки лучше обеспечивают контроль вибраций, чем стандартные инструменты. При недостаточной жесткости станка или слабой фиксации заготовки могут возникать вибрации. В этом случае следует пропорционально уменьшить число оборотов и подачу. <значение глубины резания, указанное в таблице qc <1DC <значение глубины резания, указанное в таблице DC Диаметр I158
