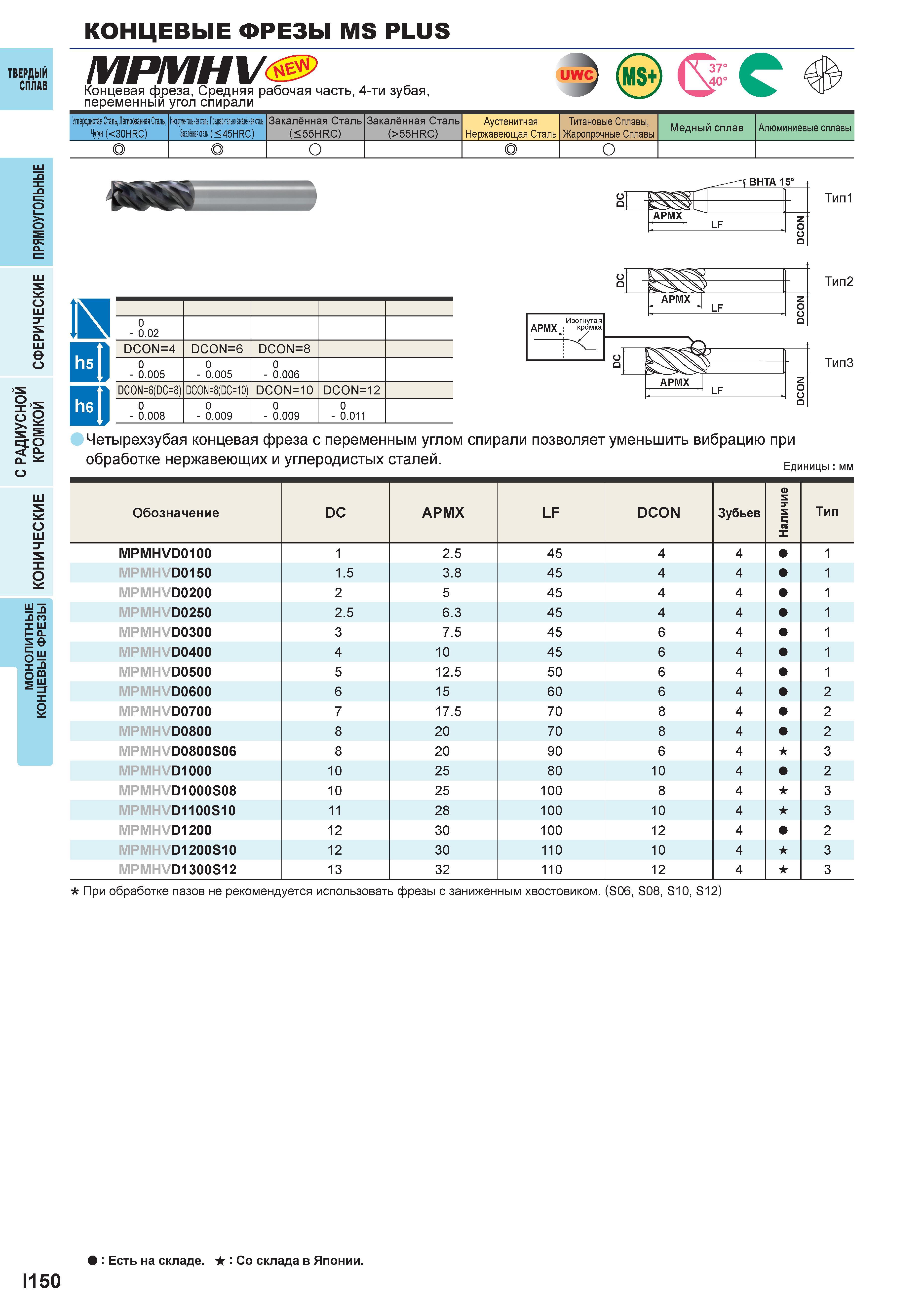

702 Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент Стр.I150

Каталог MITSUBISHI 2016 Станочный режущий инструмент Стр. I150 0702 Lab2u

Концевые фрезы MS PLUS Твердый сплав MPMHV Концевая фреза, Средняя рабочая часть, 4-ти зубая, переменный угол спирали Углеродистая Сталь, Легированная сталь Чугун (<30HRC) Инструментальная сталь, Предварительно закалённая сталь, Закаленная сталь (< 45HRC) Закалённая Сталь (< 55HRC) Закалённая Сталь (>55HRC) Аустенитная Нержавеющая Сталь Титановые Сплавы, Жаропрочные Сплавы Медный сплав Алюминиевые сплавы Q Q О BHTA 15° Тип1 о е о I'i ii CL S 0 - 0.02 DCON=4 0 - 0.005 DCON=6(DC=8) 0 - 0.008 DCON=6 0 - 0.005 DC0N=8(DC=10) 0 - 0.009 DC0N=8 0 - 0.006 DC0N=10 0 - 0.009 DC0N=12 0 - 0.011 Четырехзубая концевая фреза с переменным углом спирали позволяет уменьшить вибрацию при обработке нержавеющих и углеродистых сталей. Единицы мм Обозначение DC APMX LF DCON Зубьев е и s а Н Тип MPMHVD0100 1 2.5 45 4 4 1 MPMHVD0150 1.5 3.8 45 4 4 1 MPMHVD0200 2 5 45 4 4 1 MPMHVD0250 2.5 6.3 45 4 4 1 MPMHVD0300 3 7.5 45 6 4 1 MPMHVD0400 4 10 45 6 4 1 MPMHVD0500 5 12.5 50 6 4 1 MPMHVD0600 6 15 60 6 4 2 MPMHVD0700 7 17.5 70 8 4 2 MPMHVD0800 8 20 70 8 4 2 MPMHVD0800S06 8 20 90 6 4 3 MPMHVD1000 10 25 80 10 4 2 MPMHVD1000S08 10 25 100 8 4 3 MPMHVD1100S10 11 28 100 10 4 3 MPMHVD1200 12 30 100 12 4 2 MPMHVD1200S10 12 30 110 10 4 3 MPMHVD1300S12 13 32 110 12 4 3 “О .0 со I 0- id X При обработке пазов не рекомендуется использовать фрезы с заниженным хвостовиком. (S06, S08, S10, S12) Есть на складе. Со склада в Японии. I150
