701 Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент Стр.I149

Каталог MITSUBISHI 2016 Станочный режущий инструмент Стр. I149 0701 Lab2u

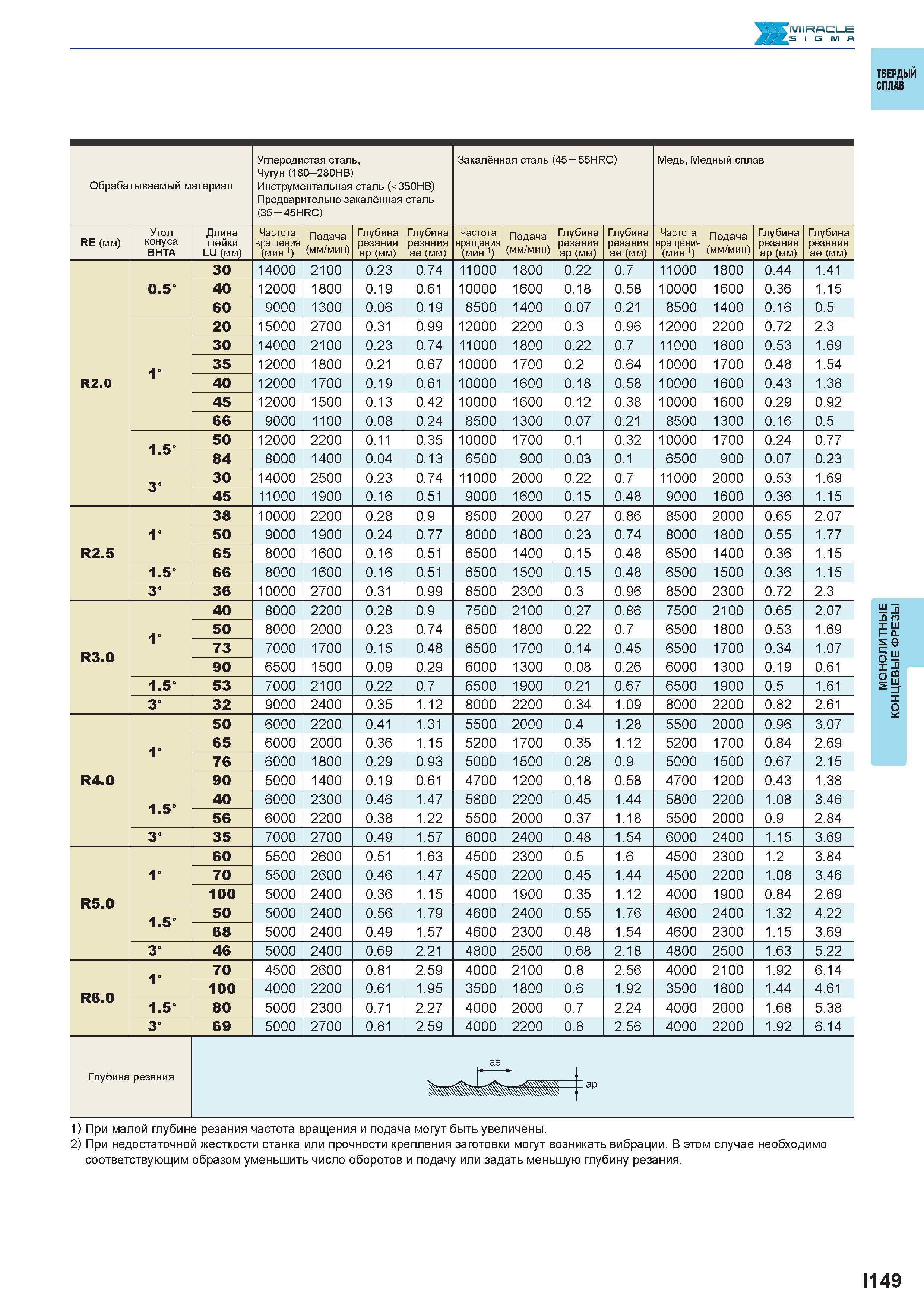

ilV1IRACI E Твердый сплав Обрабатываемый материал Углеродистая сталь, Чугун (180 280HB) Инструментальная сталь (< 350HB) Предварительно закалённая сталь (35 45HRC) Закалённая сталь (45 55HRC) Медь, Медный сплав RE (мм) Угол конуса BHTA Длина шейки LU (мм) Частота вращения (мин-1) Подача (мм/мин) Глубина резания ap (мм) Глубина резания ae (мм) Частота вращения (мин-1) Подача (мм/мин) Глубина резания ap (мм) Глубина резания ae (мм) Частота вращения (мин-1) Подача (мм/мин) Глубина резания ap (мм) Глубина резания ae (мм) R2.0 0.5° 30 14000 2100 0.23 0.74 11000 1800 0.22 0.7 11000 1800 0.44 1.41 40 12000 1800 0.19 0.61 10000 1600 0.18 0.58 10000 1600 0.36 1.15 60 9000 1300 0.06 0.19 8500 1400 0.07 0.21 8500 1400 0.16 0.5 1° 20 15000 2700 0.31 0.99 12000 2200 0.3 0.96 12000 2200 0.72 2.3 30 14000 2100 0.23 0.74 11000 1800 0.22 0.7 11000 1800 0.53 1.69 35 12000 1800 0.21 0.67 10000 1700 0.2 0.64 10000 1700 0.48 1.54 40 12000 1700 0.19 0.61 10000 1600 0.18 0.58 10000 1600 0.43 1.38 45 12000 1500 0.13 0.42 10000 1600 0.12 0.38 10000 1600 0.29 0.92 66 9000 1100 0.08 0.24 8500 1300 0.07 0.21 8500 1300 0.16 0.5 1.5° 50 12000 2200 0.11 0.35 10000 1700 0.1 0.32 10000 1700 0.24 0.77 84 8000 1400 0.04 0.13 6500 900 0.03 0.1 6500 900 0.07 0.23 3° 30 14000 2500 0.23 0.74 11000 2000 0.22 0.7 11000 2000 0.53 1.69 45 11000 1900 0.16 0.51 9000 1600 0.15 0.48 9000 1600 0.36 1.15 R2.5 1° 38 10000 2200 0.28 0.9 8500 2000 0.27 0.86 8500 2000 0.65 2.07 50 9000 1900 0.24 0.77 8000 1800 0.23 0.74 8000 1800 0.55 1.77 65 8000 1600 0.16 0.51 6500 1400 0.15 0.48 6500 1400 0.36 1.15 1.5° 66 8000 1600 0.16 0.51 6500 1500 0.15 0.48 6500 1500 0.36 1.15 3° 36 10000 2700 0.31 0.99 8500 2300 0.3 0.96 8500 2300 0.72 2.3 R3.0 1° 40 8000 2200 0.28 0.9 7500 2100 0.27 0.86 7500 2100 0.65 2.07 50 8000 2000 0.23 0.74 6500 1800 0.22 0.7 6500 1800 0.53 1.69 73 7000 1700 0.15 0.48 6500 1700 0.14 0.45 6500 1700 0.34 1.07 90 6500 1500 0.09 0.29 6000 1300 0.08 0.26 6000 1300 0.19 0.61 1.5° 53 7000 2100 0.22 0.7 6500 1900 0.21 0.67 6500 1900 0.5 1.61 3° 32 9000 2400 0.35 1.12 8000 2200 0.34 1.09 8000 2200 0.82 2.61 R4.0 1° 50 6000 2200 0.41 1.31 5500 2000 0.4 1.28 5500 2000 0.96 3.07 65 6000 2000 0.36 1.15 5200 1700 0.35 1.12 5200 1700 0.84 2.69 76 6000 1800 0.29 0.93 5000 1500 0.28 0.9 5000 1500 0.67 2.15 90 5000 1400 0.19 0.61 4700 1200 0.18 0.58 4700 1200 0.43 1.38 1.5° 40 6000 2300 0.46 1.47 5800 2200 0.45 1.44 5800 2200 1.08 3.46 56 6000 2200 0.38 1.22 5500 2000 0.37 1.18 5500 2000 0.9 2.84 3° 35 7000 2700 0.49 1.57 6000 2400 0.48 1.54 6000 2400 1.15 3.69 R5.0 1° 60 5500 2600 0.51 1.63 4500 2300 0.5 1.6 4500 2300 1.2 3.84 70 5500 2600 0.46 1.47 4500 2200 0.45 1.44 4500 2200 1.08 3.46 100 5000 2400 0.36 1.15 4000 1900 0.35 1.12 4000 1900 0.84 2.69 1.5° 50 5000 2400 0.56 1.79 4600 2400 0.55 1.76 4600 2400 1.32 4.22 68 5000 2400 0.49 1.57 4600 2300 0.48 1.54 4600 2300 1.15 3.69 3° 46 5000 2400 0.69 2.21 4800 2500 0.68 2.18 4800 2500 1.63 5.22 R6.0 1° 70 4500 2600 0.81 2.59 4000 2100 0.8 2.56 4000 2100 1.92 6.14 100 4000 2200 0.61 1.95 3500 1800 0.6 1.92 3500 1800 1.44 4.61 1.5° 80 5000 2300 0.71 2.27 4000 2000 0.7 2.24 4000 2000 1.68 5.38 3° 69 5000 2700 0.81 2.59 4000 2200 0.8 2.56 4000 2200 1.92 6.14 Глубина резания - ap 1) При малой глубине резания частота вращения и подача могут быть увеличены. 2) При недостаточной жесткости станка или прочности крепления заготовки могут возникать вибрации. В этом случае необходимо соответствующим образом уменьшить число оборотов и подачу или задать меньшую глубину резания. ae I149 Монолитные концевые фрезы
