MITSUBISHI | Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент (Всего 1412 стр.)

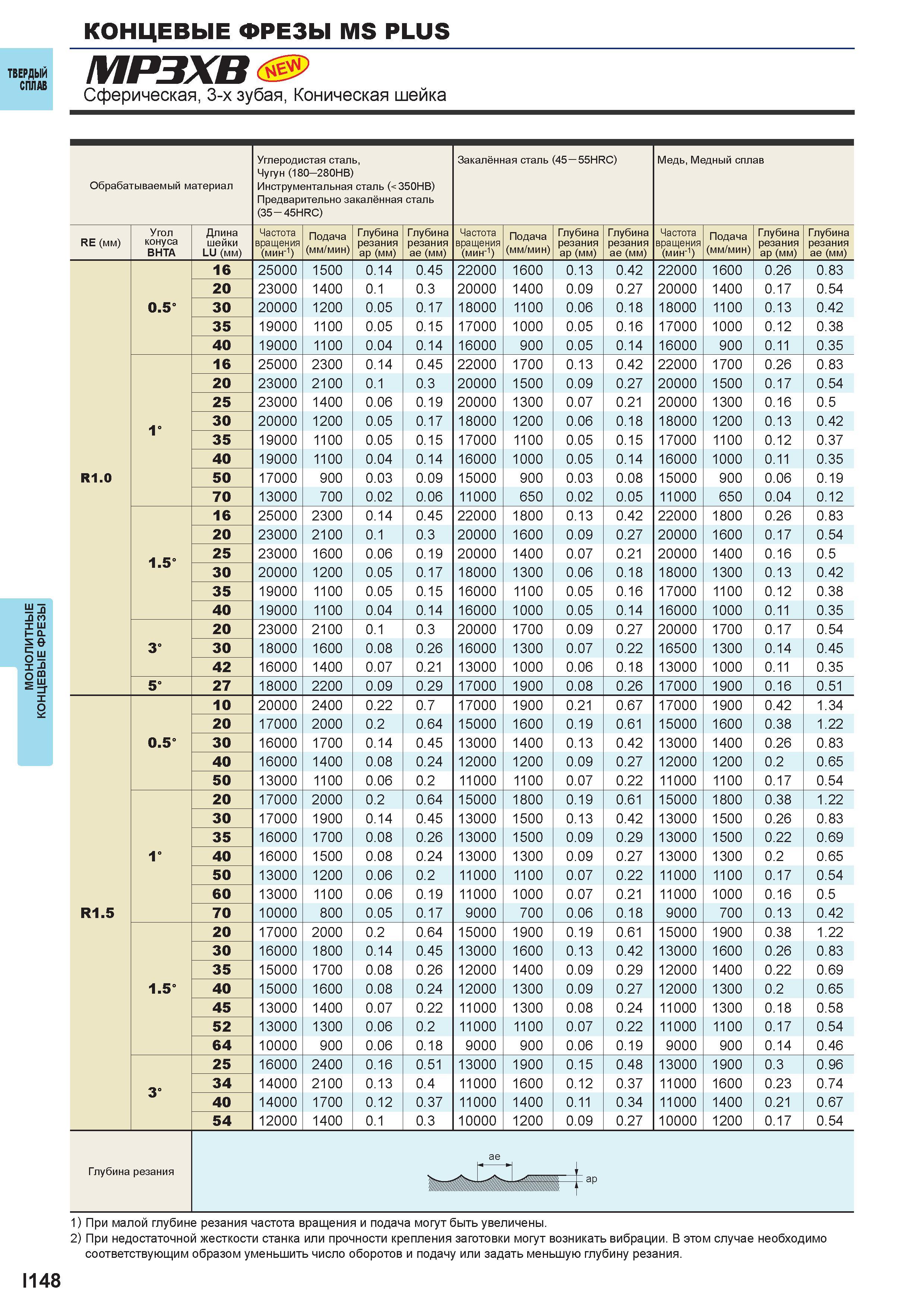

700 Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент Стр.I148

700 Монолитные концевые фрезы MS PLUS Твердый сплав MP3XB Сферическая, 3-х зубая, Коническая шейка Обрабатываемый материал Углеродистая сталь, Чугун Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент для металлообработки Сменные твердосплавные пластины Резцы Фрезы сборные и монолитные Сверла Стр. I148

Каталог MITSUBISHI 2016 Станочный режущий инструмент Стр. I148 0700 Lab2u

Монолитные концевые фрезы MS PLUS Твердый сплав MP3XB Сферическая, 3-х зубая, Коническая шейка Обрабатываемый материал Углеродистая сталь, Чугун (180 280HB) Инструментальная сталь (< 350HB) Предварительно закалённая сталь (35 45HRC) Закалённая сталь (45 55HRC) Медь, Медный сплав RE (мм) Угол конуса BHTA Длина шейки LU (мм) Частота вращения (мин-1) Подача (мм/мин) Глубина резания ap (мм) Глубина резания ae (мм) Частота вращения (мин-1) Подача (мм/мин) Глубина резания ap (мм) Глубина резания ae (мм) Частота вращения (мин-1) Подача (мм/мин) Глубина резания ap (мм) Глубина резания ae (мм) R1.0 0.5° 16 25000 1500 0.14 0.45 22000 1600 0.13 0.42 22000 1600 0.26 0.83 20 23000 1400 0.1 0.3 20000 1400 0.09 0.27 20000 1400 0.17 0.54 30 20000 1200 0.05 0.17 18000 1100 0.06 0.18 18000 1100 0.13 0.42 35 19000 1100 0.05 0.15 17000 1000 0.05 0.16 17000 1000 0.12 0.38 40 19000 1100 0.04 0.14 16000 900 0.05 0.14 16000 900 0.11 0.35 1° 16 25000 2300 0.14 0.45 22000 1700 0.13 0.42 22000 1700 0.26 0.83 20 23000 2100 0.1 0.3 20000 1500 0.09 0.27 20000 1500 0.17 0.54 25 23000 1400 0.06 0.19 20000 1300 0.07 0.21 20000 1300 0.16 0.5 30 20000 1200 0.05 0.17 18000 1200 0.06 0.18 18000 1200 0.13 0.42 35 19000 1100 0.05 0.15 17000 1100 0.05 0.15 17000 1100 0.12 0.37 40 19000 1100 0.04 0.14 16000 1000 0.05 0.14 16000 1000 0.11 0.35 50 17000 900 0.03 0.09 15000 900 0.03 0.08 15000 900 0.06 0.19 70 13000 700 0.02 0.06 11000 650 0.02 0.05 11000 650 0.04 0.12 1.5° 16 25000 2300 0.14 0.45 22000 1800 0.13 0.42 22000 1800 0.26 0.83 20 23000 2100 0.1 0.3 20000 1600 0.09 0.27 20000 1600 0.17 0.54 25 23000 1600 0.06 0.19 20000 1400 0.07 0.21 20000 1400 0.16 0.5 30 20000 1200 0.05 0.17 18000 1300 0.06 0.18 18000 1300 0.13 0.42 35 19000 1100 0.05 0.15 16000 1100 0.05 0.16 17000 1100 0.12 0.38 40 19000 1100 0.04 0.14 16000 1000 0.05 0.14 16000 1000 0.11 0.35 3° 20 23000 2100 0.1 0.3 20000 1700 0.09 0.27 20000 1700 0.17 0.54 30 18000 1600 0.08 0.26 16000 1300 0.07 0.22 16500 1300 0.14 0.45 42 16000 1400 0.07 0.21 13000 1000 0.06 0.18 13000 1000 0.11 0.35 5° 27 18000 2200 0.09 0.29 17000 1900 0.08 0.26 17000 1900 0.16 0.51 R1.5 0.5° 10 20000 2400 0.22 0.7 17000 1900 0.21 0.67 17000 1900 0.42 1.34 20 17000 2000 0.2 0.64 15000 1600 0.19 0.61 15000 1600 0.38 1.22 30 16000 1700 0.14 0.45 13000 1400 0.13 0.42 13000 1400 0.26 0.83 40 16000 1400 0.08 0.24 12000 1200 0.09 0.27 12000 1200 0.2 0.65 50 13000 1100 0.06 0.2 11000 1100 0.07 0.22 11000 1100 0.17 0.54 1° 20 17000 2000 0.2 0.64 15000 1800 0.19 0.61 15000 1800 0.38 1.22 30 17000 1900 0.14 0.45 13000 1500 0.13 0.42 13000 1500 0.26 0.83 35 16000 1700 0.08 0.26 13000 1500 0.09 0.29 13000 1500 0.22 0.69 40 16000 1500 0.08 0.24 13000 1300 0.09 0.27 13000 1300 0.2 0.65 50 13000 1200 0.06 0.2 11000 1100 0.07 0.22 11000 1100 0.17 0.54 60 13000 1100 0.06 0.19 11000 1000 0.07 0.21 11000 1000 0.16 0.5 70 10000 800 0.05 0.17 9000 700 0.06 0.18 9000 700 0.13 0.42 1.5° 20 17000 2000 0.2 0.64 15000 1900 0.19 0.61 15000 1900 0.38 1.22 30 16000 1800 0.14 0.45 13000 1600 0.13 0.42 13000 1600 0.26 0.83 35 15000 1700 0.08 0.26 12000 1400 0.09 0.29 12000 1400 0.22 0.69 40 15000 1600 0.08 0.24 12000 1300 0.09 0.27 12000 1300 0.2 0.65 45 13000 1400 0.07 0.22 11000 1300 0.08 0.24 11000 1300 0.18 0.58 52 13000 1300 0.06 0.2 11000 1100 0.07 0.22 11000 1100 0.17 0.54 64 10000 900 0.06 0.18 9000 900 0.06 0.19 9000 900 0.14 0.46 3° 25 16000 2400 0.16 0.51 13000 1900 0.15 0.48 13000 1900 0.3 0.96 34 14000 2100 0.13 0.4 11000 1600 0.12 0.37 11000 1600 0.23 0.74 40 14000 1700 0.12 0.37 11000 1400 0.11 0.34 11000 1400 0.21 0.67 54 12000 1400 0.1 0.3 10000 1200 0.09 0.27 10000 1200 0.17 0.54 Глубина резания ae -ap 1) При малой глубине резания частота вращения и подача могут быть увеличены. 2) При недостаточной жесткости станка или прочности крепления заготовки могут возникать вибрации. В этом случае необходимо соответствующим образом уменьшить число оборотов и подачу или задать меньшую глубину резания. I148
