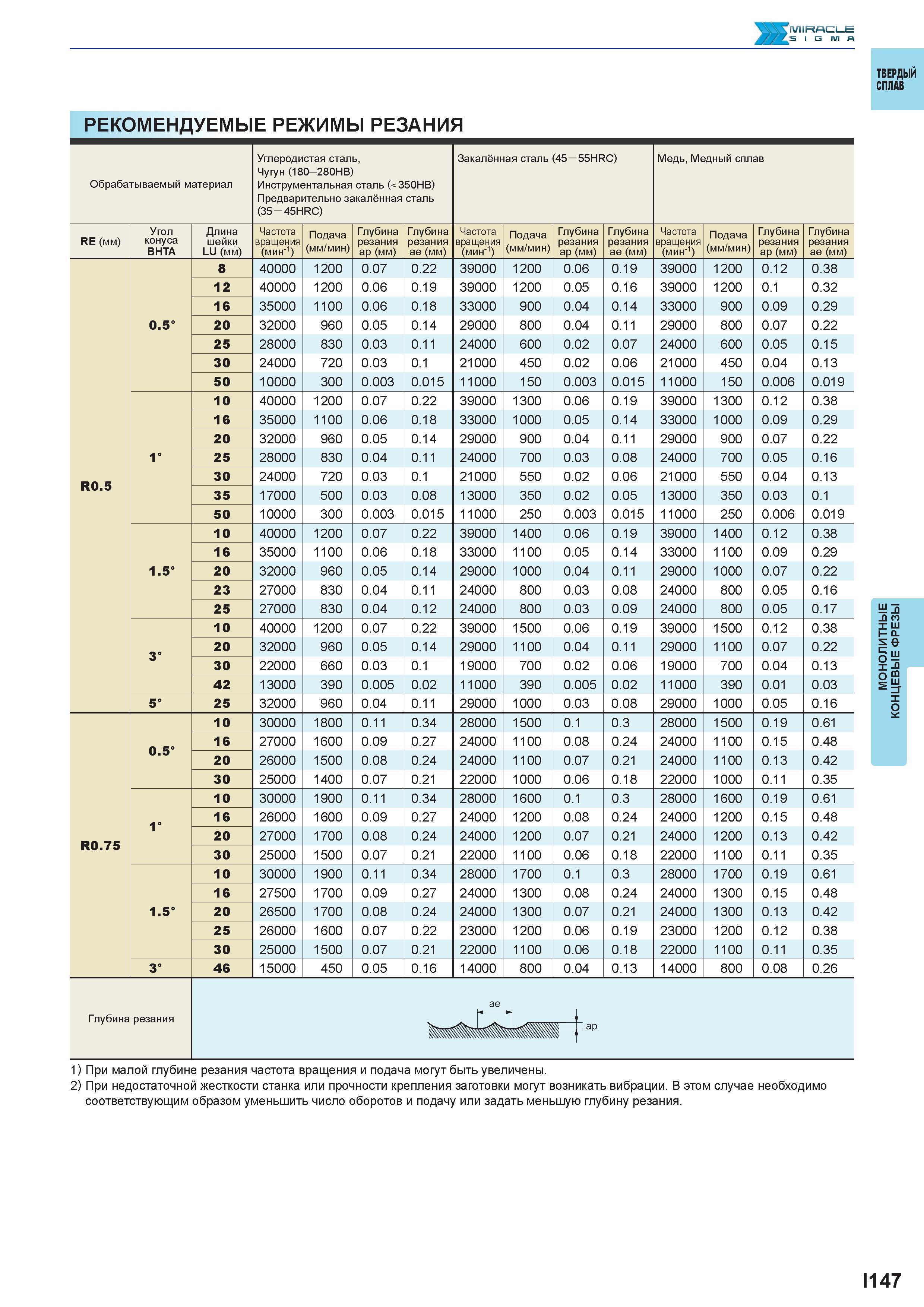

699 Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент Стр.I147

Каталог MITSUBISHI 2016 Станочный режущий инструмент Стр. I147 0699 Lab2u

ilV1IRACI E Твердый сплав Рекомендуемые режимы резания Обрабатываемый материал Углеродистая сталь, Чугун (180 280HB) Инструментальная сталь (< 350HB) Предварительно закалённая сталь (35 45HRC) Закалённая сталь (45 55HRC) Медь, Медный сплав RE (мм) Угол конуса BHTA Длина шейки LU (мм) Частота вращения (мин-1) Подача (мм/мин) Глубина резания ap (мм) Глубина резания ae (мм) Частота вращения (мин-1) Подача (мм/мин) Глубина резания ap (мм) Глубина резания ae (мм) Частота вращения (мин-1) Подача (мм/мин) Глубина резания ap (мм) Глубина резания ae (мм) R0.5 0.5° 8 40000 1200 0.07 0.22 39000 1200 0.06 0.19 39000 1200 0.12 0.38 12 40000 1200 0.06 0.19 39000 1200 0.05 0.16 39000 1200 0.1 0.32 16 35000 1100 0.06 0.18 33000 900 0.04 0.14 33000 900 0.09 0.29 20 32000 960 0.05 0.14 29000 800 0.04 0.11 29000 800 0.07 0.22 25 28000 830 0.03 0.11 24000 600 0.02 0.07 24000 600 0.05 0.15 30 24000 720 0.03 0.1 21000 450 0.02 0.06 21000 450 0.04 0.13 50 10000 300 0.003 0.015 11000 150 0.003 0.015 11000 150 0.006 0.019 1° 10 40000 1200 0.07 0.22 39000 1300 0.06 0.19 39000 1300 0.12 0.38 16 35000 1100 0.06 0.18 33000 1000 0.05 0.14 33000 1000 0.09 0.29 20 32000 960 0.05 0.14 29000 900 0.04 0.11 29000 900 0.07 0.22 25 28000 830 0.04 0.11 24000 700 0.03 0.08 24000 700 0.05 0.16 30 24000 720 0.03 0.1 21000 550 0.02 0.06 21000 550 0.04 0.13 35 17000 500 0.03 0.08 13000 350 0.02 0.05 13000 350 0.03 0.1 50 10000 300 0.003 0.015 11000 250 0.003 0.015 11000 250 0.006 0.019 1.5° 10 40000 1200 0.07 0.22 39000 1400 0.06 0.19 39000 1400 0.12 0.38 16 35000 1100 0.06 0.18 33000 1100 0.05 0.14 33000 1100 0.09 0.29 20 32000 960 0.05 0.14 29000 1000 0.04 0.11 29000 1000 0.07 0.22 23 27000 830 0.04 0.11 24000 800 0.03 0.08 24000 800 0.05 0.16 25 27000 830 0.04 0.12 24000 800 0.03 0.09 24000 800 0.05 0.17 3° 10 40000 1200 0.07 0.22 39000 1500 0.06 0.19 39000 1500 0.12 0.38 20 32000 960 0.05 0.14 29000 1100 0.04 0.11 29000 1100 0.07 0.22 30 22000 660 0.03 0.1 19000 700 0.02 0.06 19000 700 0.04 0.13 42 13000 390 0.005 0.02 11000 390 0.005 0.02 11000 390 0.01 0.03 5° 25 32000 960 0.04 0.11 29000 1000 0.03 0.08 29000 1000 0.05 0.16 R0.75 0.5° 10 30000 1800 0.11 0.34 28000 1500 0.1 0.3 28000 1500 0.19 0.61 16 27000 1600 0.09 0.27 24000 1100 0.08 0.24 24000 1100 0.15 0.48 20 26000 1500 0.08 0.24 24000 1100 0.07 0.21 24000 1100 0.13 0.42 30 25000 1400 0.07 0.21 22000 1000 0.06 0.18 22000 1000 0.11 0.35 1° 10 30000 1900 0.11 0.34 28000 1600 0.1 0.3 28000 1600 0.19 0.61 16 26000 1600 0.09 0.27 24000 1200 0.08 0.24 24000 1200 0.15 0.48 20 27000 1700 0.08 0.24 24000 1200 0.07 0.21 24000 1200 0.13 0.42 30 25000 1500 0.07 0.21 22000 1100 0.06 0.18 22000 1100 0.11 0.35 1.5° 10 30000 1900 0.11 0.34 28000 1700 0.1 0.3 28000 1700 0.19 0.61 16 27500 1700 0.09 0.27 24000 1300 0.08 0.24 24000 1300 0.15 0.48 20 26500 1700 0.08 0.24 24000 1300 0.07 0.21 24000 1300 0.13 0.42 25 26000 1600 0.07 0.22 23000 1200 0.06 0.19 23000 1200 0.12 0.38 30 25000 1500 0.07 0.21 22000 1100 0.06 0.18 22000 1100 0.11 0.35 3° 46 15000 450 0.05 0.16 14000 800 0.04 0.13 14000 800 0.08 0.26 Глубина резания -ap 1) При малой глубине резания частота вращения и подача могут быть увеличены. 2) При недостаточной жесткости станка или прочности крепления заготовки могут возникать вибрации. В этом случае необходимо соответствующим образом уменьшить число оборотов и подачу или задать меньшую глубину резания. ae I147 Монолитные концевые фрезы
