Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

MITSUBISHI | Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент (Всего 1412 стр.)

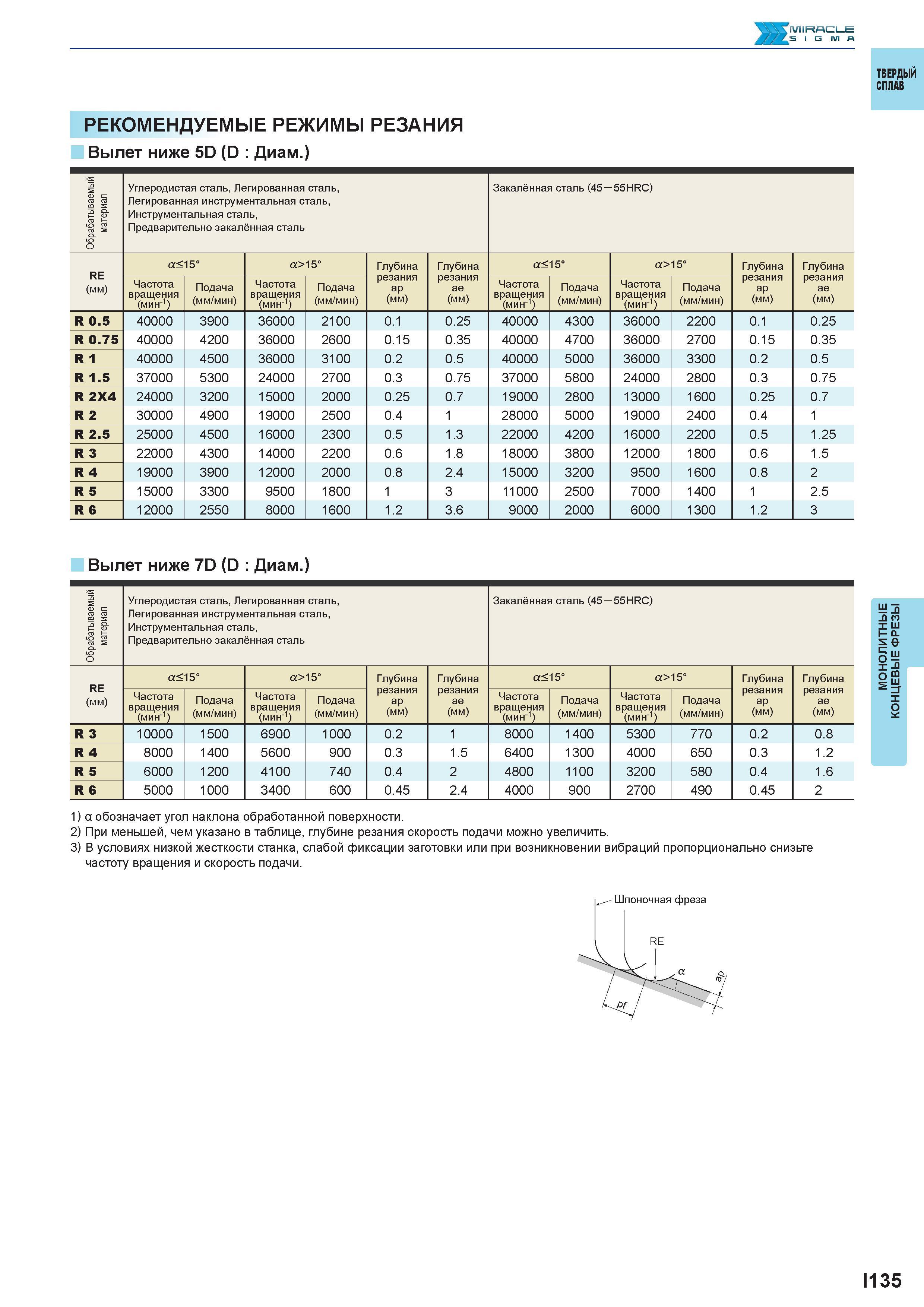

687 Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент Стр.I135

687 HTiviiRAcn-e // 7 s I G IV) A Твердый сплав Рекомендуемые режимы резания Вылет ниже 5D (D Диам ) Обрабатываемый материал Углеродистая сталь, Леги Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент для металлообработки Сменные твердосплавные пластины Резцы Фрезы сборные и монолитные Сверла Стр. I135

Каталог MITSUBISHI 2016 Станочный режущий инструмент Стр. I135 0687 Lab2u

HTiviiRAcn-e // 7 s I G IV) A Твердый сплав Рекомендуемые режимы резания Вылет ниже 5D (D Диам.) Обрабатываемый материал Углеродистая сталь, Легированная сталь, Легированная инструментальная сталь, Инструментальная сталь, Предварительно закалённая сталь Закалённая сталь (45 55HRC) RE (мм) <%<15° <%>15° Глубина резания ap (мм) Глубина резания ae (мм) <%<15° <%>15° Глубина резания ap (мм) Глубина резания ae (мм) Частота вращения (мин-1) Подача (мм/мин) & I'I аам Чр( в Подача (мм/мин) Б i'i аам Чр( в Подача (мм/мин) Частота вращения (мин-1) Подача (мм/мин) R 0.5 40000 3900 36000 2100 0.1 0.25 40000 4300 36000 2200 0.1 0.25 R 0.75 40000 4200 36000 2600 0.15 0.35 40000 4700 36000 2700 0.15 0.35 R 1 40000 4500 36000 3100 0.2 0.5 40000 5000 36000 3300 0.2 0.5 R 1.5 37000 5300 24000 2700 0.3 0.75 37000 5800 24000 2800 0.3 0.75 R 2X4 24000 3200 15000 2000 0.25 0.7 19000 2800 13000 1600 0.25 0.7 R 2 30000 4900 19000 2500 0.4 1 28000 5000 19000 2400 0.4 1 R 2.5 25000 4500 16000 2300 0.5 1.3 22000 4200 16000 2200 0.5 1.25 R 3 22000 4300 14000 2200 0.6 1.8 18000 3800 12000 1800 0.6 1.5 R 4 19000 3900 12000 2000 0.8 2.4 15000 3200 9500 1600 0.8 2 R 5 15000 3300 9500 1800 1 3 11000 2500 7000 1400 1 2.5 R 6 12000 2550 8000 1600 1.2 3.6 9000 2000 6000 1300 1.2 3 Вылет ниже 7D (D Диам.) Обрабатываемый материал Углеродистая сталь, Легированная сталь, Легированная инструментальная сталь, Инструментальная сталь, Предварительно закалённая сталь Закалённая сталь (45 55HRC) RE (мм) <%<15° <%>15° Глубина резания ap (мм) Глубина резания ae (мм) <%<15° <%>15° Глубина резания ap (мм) Глубина резания ae (мм) Частота вращения (мин-1) Подача (мм/мин) & I'i аам Чр( в Подача (мм/мин) Б i'i аам Чр( в Подача (мм/мин) Частота вращения (мин-1) Подача (мм/мин) R 3 10000 1500 6900 1000 0.2 1 8000 1400 5300 770 0.2 0.8 R 4 8000 1400 5600 900 0.3 1.5 6400 1300 4000 650 0.3 1.2 R 5 6000 1200 4100 740 0.4 2 4800 1100 3200 580 0.4 1.6 R 6 5000 1000 3400 600 0.45 2.4 4000 900 2700 490 0.45 2 1) а обозначает угол наклона обработанной поверхности. 2) При меньшей, чем указано в таблице, глубине резания скорость подачи можно увеличить. 3) В условиях низкой жесткости станка, слабой фиксации заготовки или при возникновении вибраций пропорционально снизьте частоту вращения и скорость подачи. Шпоночная фреза I135 Монолитные концевые фрезы
