MITSUBISHI | Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент (Всего 1412 стр.)

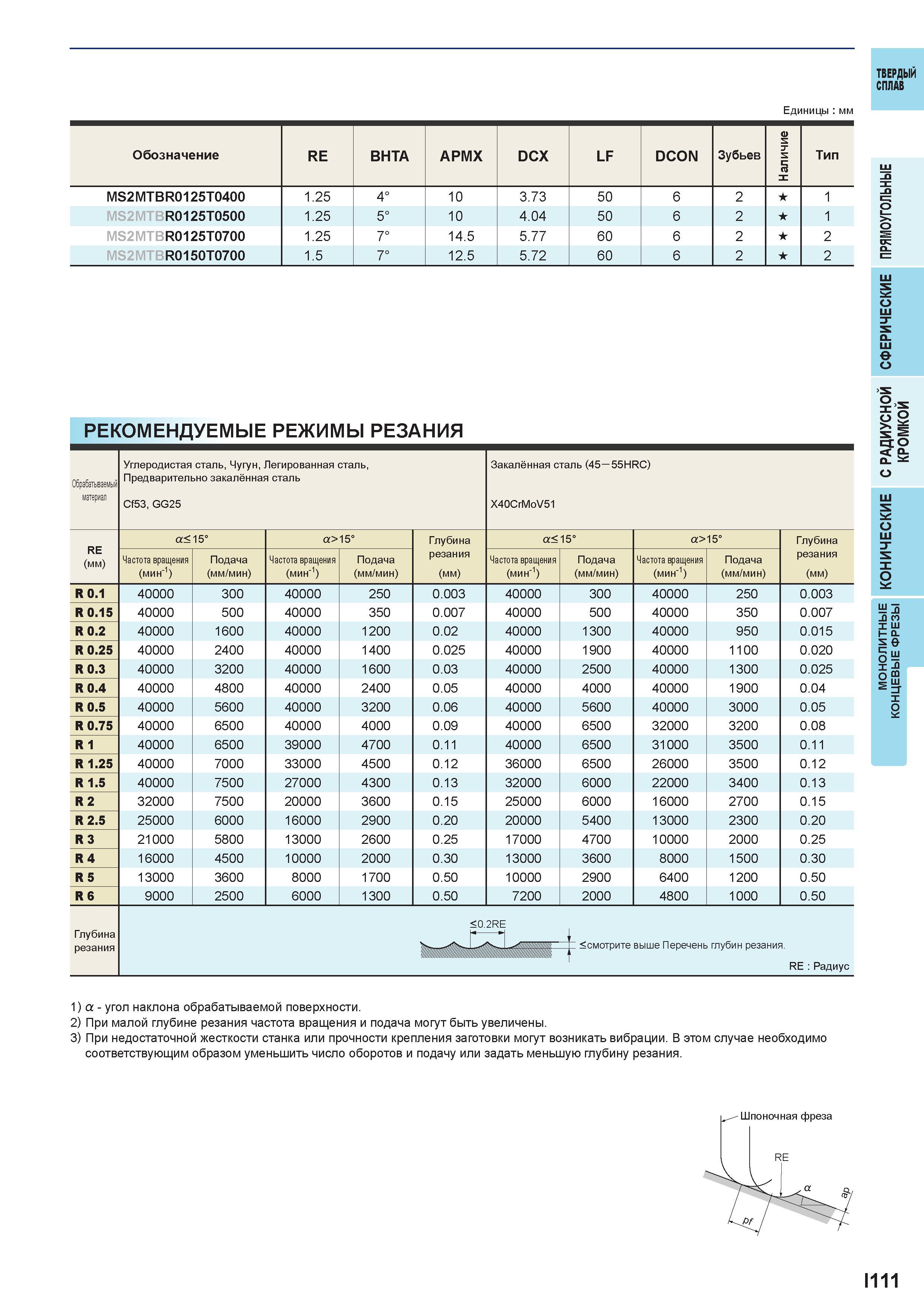

663 Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент Стр.I111

663 Твердый сплав Единицы мм Обозначение RE BHTA APMX DCX LF DCON Зубьев е и Т и 5 Тип MS2MTBR0125T0400 1 25 4° 10 3 73 50 6 2 1 MS2MTBR0125T0500 1 2 Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент для металлообработки Сменные твердосплавные пластины Резцы Фрезы сборные и монолитные Сверла Стр. I111

Каталог MITSUBISHI 2016 Станочный режущий инструмент Стр. I111 0663 Lab2u

Твердый сплав Единицы мм Обозначение RE BHTA APMX DCX LF DCON Зубьев е и Т и 5 Тип MS2MTBR0125T0400 1.25 4° 10 3.73 50 6 2 1 MS2MTBR0125T0500 1.25 5° 10 4.04 50 6 2 1 MS2MTBR0125T0700 1.25 7° 14.5 5.77 60 6 2 2 MS2MTBR0150T0700 1.5 7° 12.5 5.72 60 6 2 2 Рекомендуемые режимы резания Обрабатываемый материал Углеродистая сталь, Чугун, Легированная сталь, Предварительно закалённая сталь Cf53, GG25 Закалённая сталь (45 55HRC) X40CrMoV51 RE (мм) а< 15° а>15° Глубина резания (мм) а< 15° а>15° Глубина резания (мм) Частота вращения (мин-1) Подача (мм/мин) Частота вращения (мин-1) Подача (мм/мин) Частота вращения (мин-1) Подача (мм/мин) R 0.1 40000 300 40000 250 0.003 40000 300 40000 250 0.003 R 0.15 40000 500 40000 350 0.007 40000 500 40000 350 0.007 R 0.2 40000 1600 40000 1200 0.02 40000 1300 40000 950 0.015 R 0.25 40000 2400 40000 1400 0.025 40000 1900 40000 1100 0.020 R 0.3 40000 3200 40000 1600 0.03 40000 2500 40000 1300 0.025 R 0.4 40000 4800 40000 2400 0.05 40000 4000 40000 1900 0.04 R 0.5 40000 5600 40000 3200 0.06 40000 5600 40000 3000 0.05 R 0.75 40000 6500 40000 4000 0.09 40000 6500 32000 3200 0.08 R 1 40000 6500 39000 4700 0.11 40000 6500 31000 3500 0.11 R 1.25 40000 7000 33000 4500 0.12 36000 6500 26000 3500 0.12 R 1.5 40000 7500 27000 4300 0.13 32000 6000 22000 3400 0.13 R 2 32000 7500 20000 3600 0.15 25000 6000 16000 2700 0.15 R 2.5 25000 6000 16000 2900 0.20 20000 5400 13000 2300 0.20 R 3 21000 5800 13000 2600 0.25 17000 4700 10000 2000 0.25 R 4 16000 4500 10000 2000 0.30 13000 3600 8000 1500 0.30 R 5 13000 3600 8000 1700 0.50 10000 2900 6400 1200 0.50 R 6 9000 2500 6000 1300 0.50 7200 2000 4800 1000 0.50 Глубина резания <0.2RE 4 р выше Перечень глубин резания. RE Радиус £ i < °- £ i>= о S Шл со х I- о. Iе о-я уц х о 1) а - угол наклона обрабатываемой поверхности. 2) При малой глубине резания частота вращения и подача могут быть увеличены. 3) При недостаточной жесткости станка или прочности крепления заготовки могут возникать вибрации. В этом случае необходимо соответствующим образом уменьшить число оборотов и подачу или задать меньшую глубину резания. Шпоночная фреза I111
