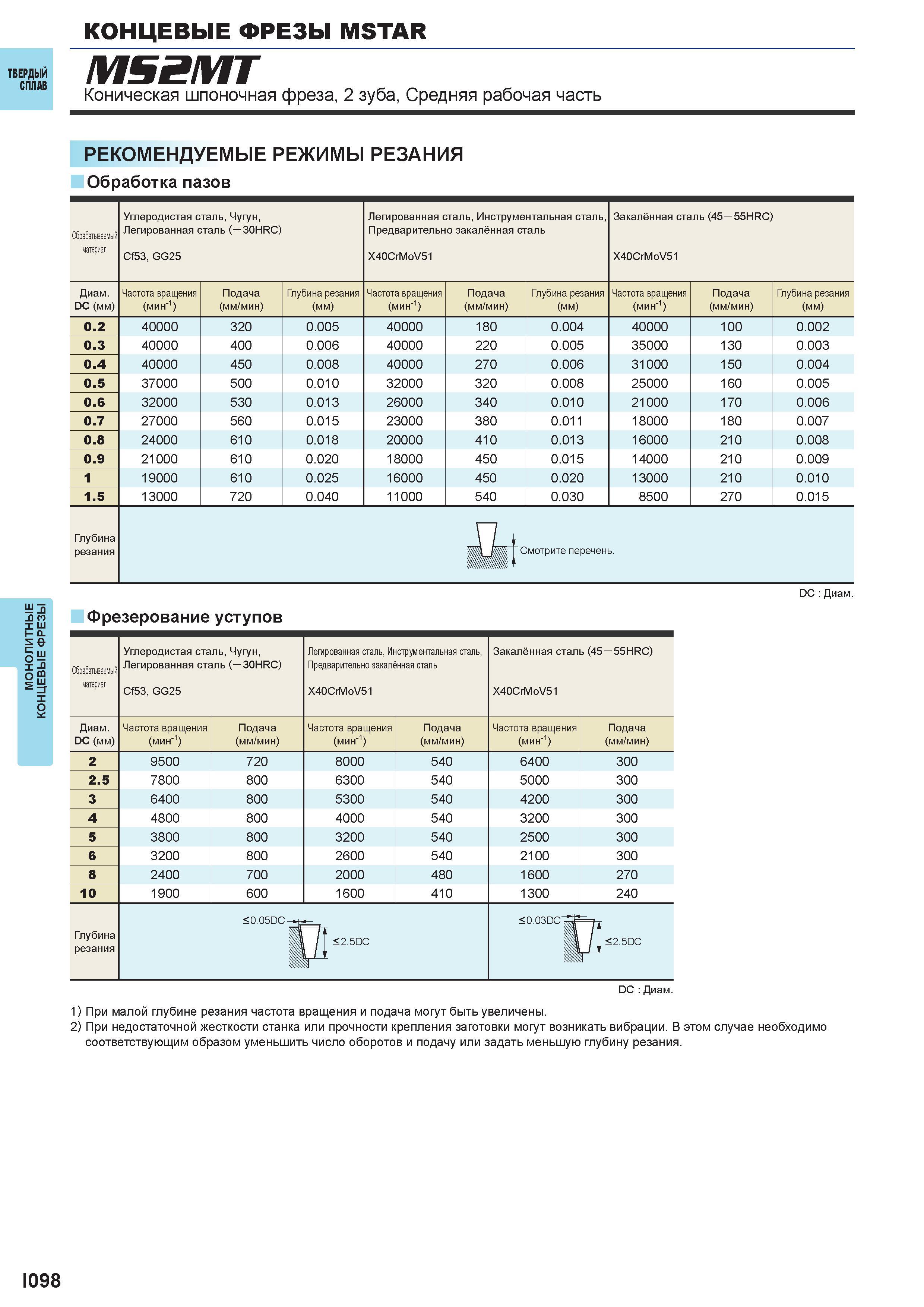

650 Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент Стр.I098

650 Монолитные концевые фрезы MSTAR Твердый сплав MS2MT Коническая шпоночная фреза, 2 зуба, Средняя рабочая часть Рекомендуемые режимы резания Обрабо Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент для металлообработки Сменные твердосплавные пластины Резцы Фрезы сборные и монолитные Сверла Стр. I098

Каталог MITSUBISHI 2016 Станочный режущий инструмент Стр. I098 0650 Lab2u

Монолитные концевые фрезы MSTAR Твердый сплав MS2MT Коническая шпоночная фреза, 2 зуба, Средняя рабочая часть Рекомендуемые режимы резания Обработка пазов Обрабатываемый материал Углеродистая сталь, Чугун, Легированная сталь ( 30HRC) Cf53, GG25 Легированная сталь, Инструментальная сталь, Предварительно закалённая сталь X40CrMoV51 Закалённая сталь (45 55HRC) X40CrMoV51 Диаметр Частота вращения Подача Глубина резания DC (мм) (мин-1) (мм/мин) (мм) 0.2 40000 320 0.005 40000 180 0.004 40000 100 0.002 0.3 40000 400 0.006 40000 220 0.005 35000 130 0.003 0.4 40000 450 0.008 40000 270 0.006 31000 150 0.004 0.5 37000 500 0.010 32000 320 0.008 25000 160 0.005 0.6 32000 530 0.013 26000 340 0.010 21000 170 0.006 0.7 27000 560 0.015 23000 380 0.011 18000 180 0.007 0.8 24000 610 0.018 20000 410 0.013 16000 210 0.008 0.9 21000 610 0.020 18000 450 0.015 14000 210 0.009 1 19000 610 0.025 16000 450 0.020 13000 210 0.010 1.5 13000 720 0.040 11000 540 0.030 8500 270 0.015 Глубина резания DC Диаметр Фрезерование уступов Обрабатываемый материал Углеродистая сталь, Чугун, Легированная сталь ( 30HRC) Cf53, GG25 Легированная сталь, Инструментальная сталь, Предварительно закалённая сталь X40CrMoV51 Закалённая сталь (45 55HRC) X40CrMoV51 Диаметр DC (мм) Частота вращения (мин-1) Подача (мм/мин) 2 9500 720 8000 540 6400 300 2.5 7800 800 6300 540 5000 300 3 6400 800 5300 540 4200 300 4 4800 800 4000 540 3200 300 5 3800 800 3200 540 2500 300 6 3200 800 2600 540 2100 300 8 2400 700 2000 480 1600 270 10 1900 600 1600 410 1300 240 Глубина резания <0 05ПС <0.03DC f VI - К 1 < 2.5DC DC Диаметр 1) При малой глубине резания частота вращения и подача могут быть увеличены. 2) При недостаточной жесткости станка или прочности крепления заготовки могут возникать вибрации. В этом случае необходимо соответствующим образом уменьшить число оборотов и подачу или задать меньшую глубину резания. I098
