642 Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент Стр.I090

Каталог MITSUBISHI 2016 Станочный режущий инструмент Стр. I090 0642 Lab2u

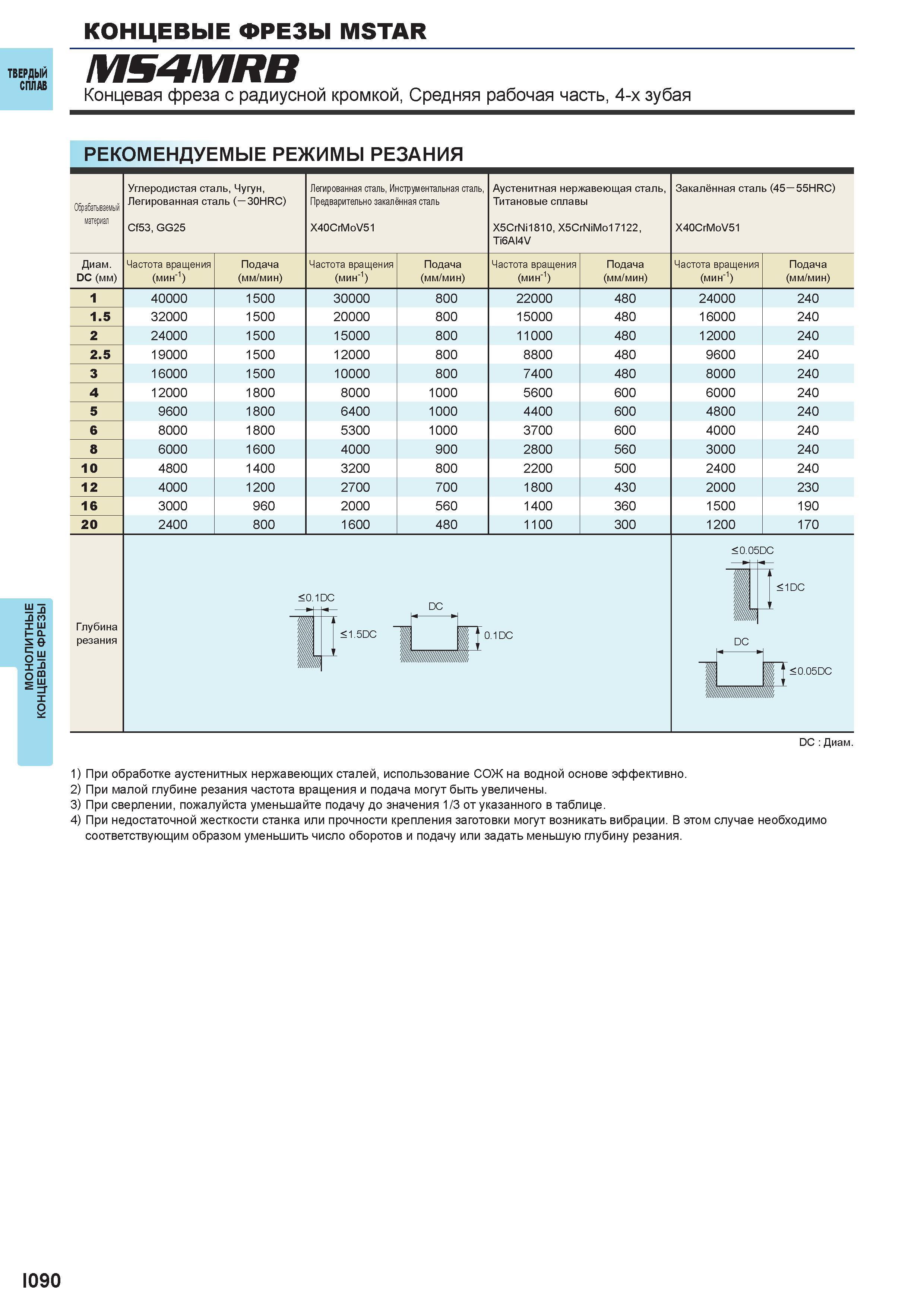

Монолитные концевые фрезы MSTAR MS4MRB Концевая фреза с радиусной кромкой, Средняя рабочая часть, 4-х зубая Рекомендуемые режимы резания Обрабатываемый материал Углеродистая сталь, Чугун, Легированная сталь ( 30HRC) Cf53, GG25 Легированная сталь, Инструментальная сталь, Предварительно закалённая сталь X40CrMoV51 Аустенитная нержавеющая сталь, Титановые сплавы X5CrNi1810, X5CrNiMo17122, Ti6AI4V Закалённая сталь (45 55HRC) X40CrMoV51 Диаметр Частота вращения Подача Частота вращения Подача Частота вращения Подача Частота вращения Подача DC (мм) (мин"1) (мм/мин) (мин'1) (мм/мин) (мин"1) (мм/мин) (мин'1) (мм/мин) 1 40000 1500 30000 800 22000 480 24000 240 1.5 32000 1500 20000 800 15000 480 16000 240 2 24000 1500 15000 800 11000 480 12000 240 2.5 19000 1500 12000 800 8800 480 9600 240 3 16000 1500 10000 800 7400 480 8000 240 4 12000 1800 8000 1000 5600 600 6000 240 5 9600 1800 6400 1000 4400 600 4800 240 6 8000 1800 5300 1000 3700 600 4000 240 8 6000 1600 4000 900 2800 560 3000 240 10 4800 1400 3200 800 2200 500 2400 240 12 4000 1200 2700 700 1800 430 2000 230 16 3000 960 2000 560 1400 360 1500 190 20 2400 800 1600 480 1100 300 1200 170 < 0.05DC Ш" DC 1гт < 0.05DC DC Диаметр 1) При обработке аустенитных нержавеющих сталей, использование СОЖ на водной основе эффективно. 2) При малой глубине резания частота вращения и подача могут быть увеличены. 3) При сверлении, пожалуйста уменьшайте подачу до значения 1/3 от указанного в таблице. 4) При недостаточной жесткости станка или прочности крепления заготовки могут возникать вибрации. В этом случае необходимо соответствующим образом уменьшить число оборотов и подачу или задать меньшую глубину резания. I090
