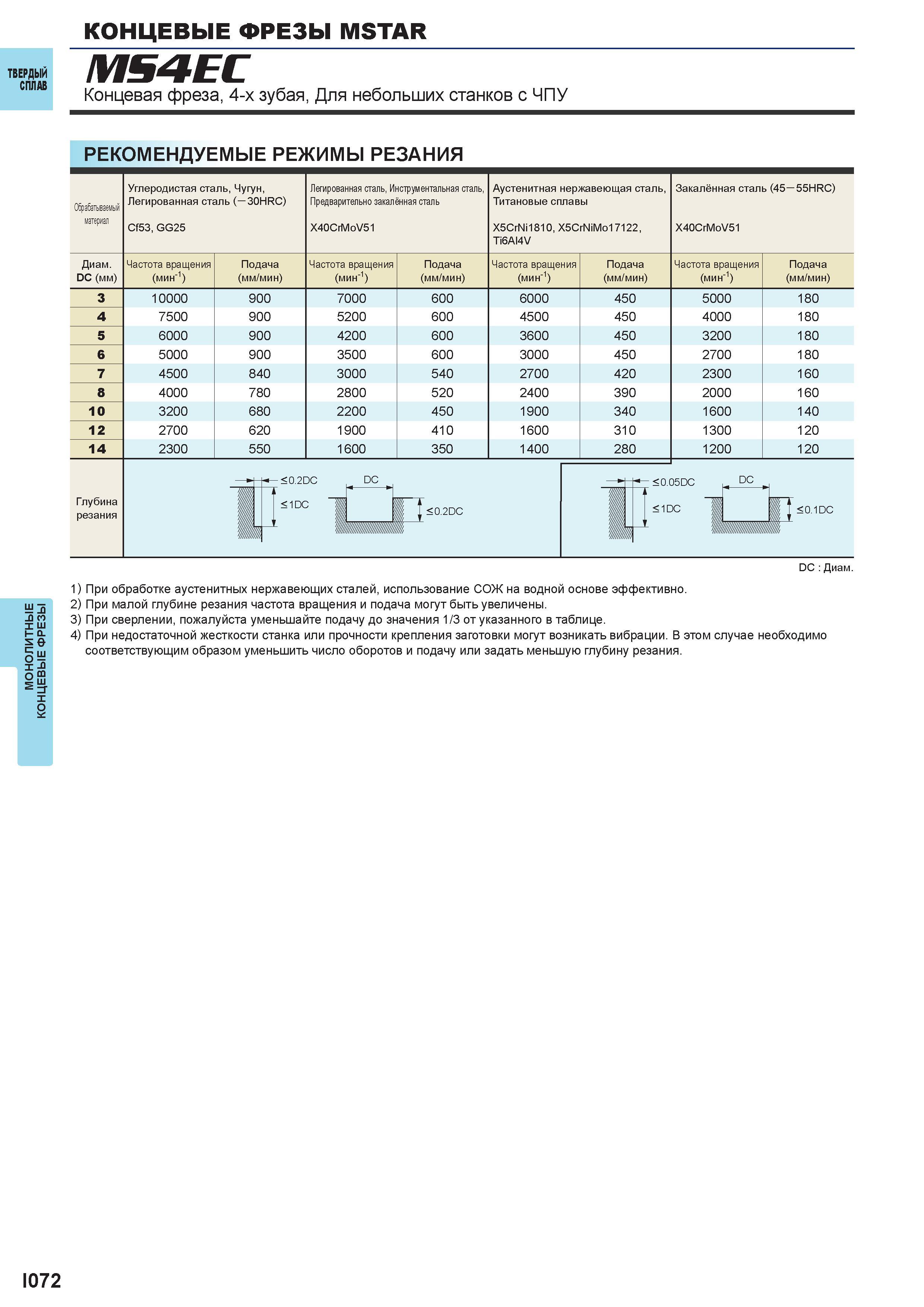

Монолитные концевые фрезы MSTAR MS4EC Концевая фреза, 4-х зубая, Для небольших станков с ЧПУ Рекомендуемые режимы резания Обрабатываемый материал Углеродистая сталь, Чугун, Легированная сталь ( 30HRC) Cf53, GG25 Легированная сталь, Инструментальная сталь, Предварительно закалённая сталь X40CrMoV51 Аустенитная нержавеющая сталь, Титановые сплавы X5CrNi1810, X5CrNiMo17122, Ti6Al4V Закалённая сталь (45 55HRC) X40CrMoV51 Диаметр DC (мм) Частота вращения (мин-1) Подача (мм/мин) Частота вращения (мин-1) Подача (мм/мин) Частота вращения (мин-1) Подача (мм/мин) 3 10000 900 7000 600 6000 450 5000 180 4 7500 900 5200 600 4500 450 4000 180 5 6000 900 4200 600 3600 450 3200 180 6 5000 900 3500 600 3000 450 2700 180 7 4500 840 3000 540 2700 420 2300 160 8 4000 780 2800 520 2400 390 2000 160 10 3200 680 2200 450 1900 340 1600 140 12 2700 620 1900 410 1600 310 1300 120 14 2300 550 1600 350 1400 280 1200 120 <0.2DC DC М - <0.05DC DC I < 0.2DC /к l<1DC PI< 01DC шшш тА шшшт DC Диаметр 1) При обработке аустенитных нержавеющих сталей, использование СОЖ на водной основе эффективно. 2) При малой глубине резания частота вращения и подача могут быть увеличены. 3) При сверлении, пожалуйста уменьшайте подачу до значения 1/3 от указанного в таблице. 4) При недостаточной жесткости станка или прочности крепления заготовки могут возникать вибрации. В этом случае необходимо соответствующим образом уменьшить число оборотов и подачу или задать меньшую глубину резания. I072
