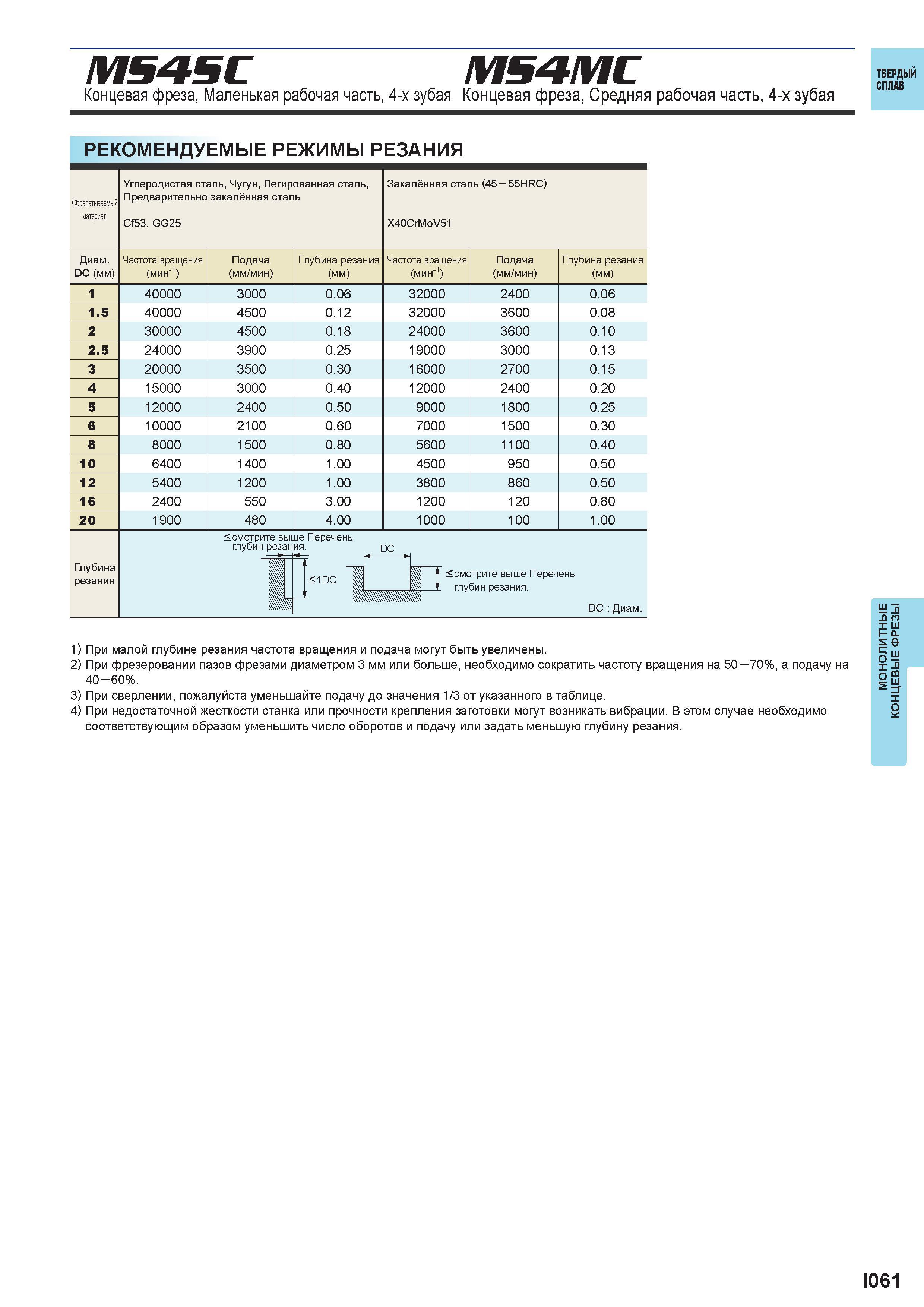

MS4SC MS4MC Концевая фреза, Маленькая рабочая часть, 4-х зубая Концевая фреза, Средняя рабочая часть, 4-x зубая Рекомендуемые режимы резания Обрабатываемый материал Углеродистая сталь, Чугун, Легированная сталь, Предварительно закалённая сталь Cf53, GG25 Закалённая сталь (45 55HRC) X40CrMoV51 Диаметр Частота вращения Подача Глубина резания DC (мм) (мин-1) (мм/мин) (мм) (мин-1) (мм/мин) (мм) 1 40000 3000 0.06 32000 2400 0.06 1.5 40000 4500 0.12 32000 3600 0.08 2 30000 4500 0.18 24000 3600 0.10 2.5 24000 3900 0.25 19000 3000 0.13 3 20000 3500 0.30 16000 2700 0.15 4 15000 3000 0.40 12000 2400 0.20 5 12000 2400 0.50 9000 1800 0.25 6 10000 2100 0.60 7000 1500 0.30 8 8000 1500 0.80 5600 1100 0.40 10 6400 1400 1.00 4500 950 0.50 12 5400 1200 1.00 3800 860 0.50 16 2400 550 3.00 1200 120 0.80 20 1900 480 4.00 1000 100 1.00 <смотрите выше Перечень глубин резания. dc 1) При малой глубине резания частота вращения и подача могут быть увеличены. 2) При фрезеровании пазов фрезами диаметром 3 мм или больше, необходимо сократить частоту вращения на 50 70%, а подачу на 40 60%. 3) При сверлении, пожалуйста уменьшайте подачу до значения 1/3 от указанного в таблице. 4) При недостаточной жесткости станка или прочности крепления заготовки могут возникать вибрации. В этом случае необходимо соответствующим образом уменьшить число оборотов и подачу или задать меньшую глубину резания. Твердый сплав I061 Монолитные концевые фрезы
