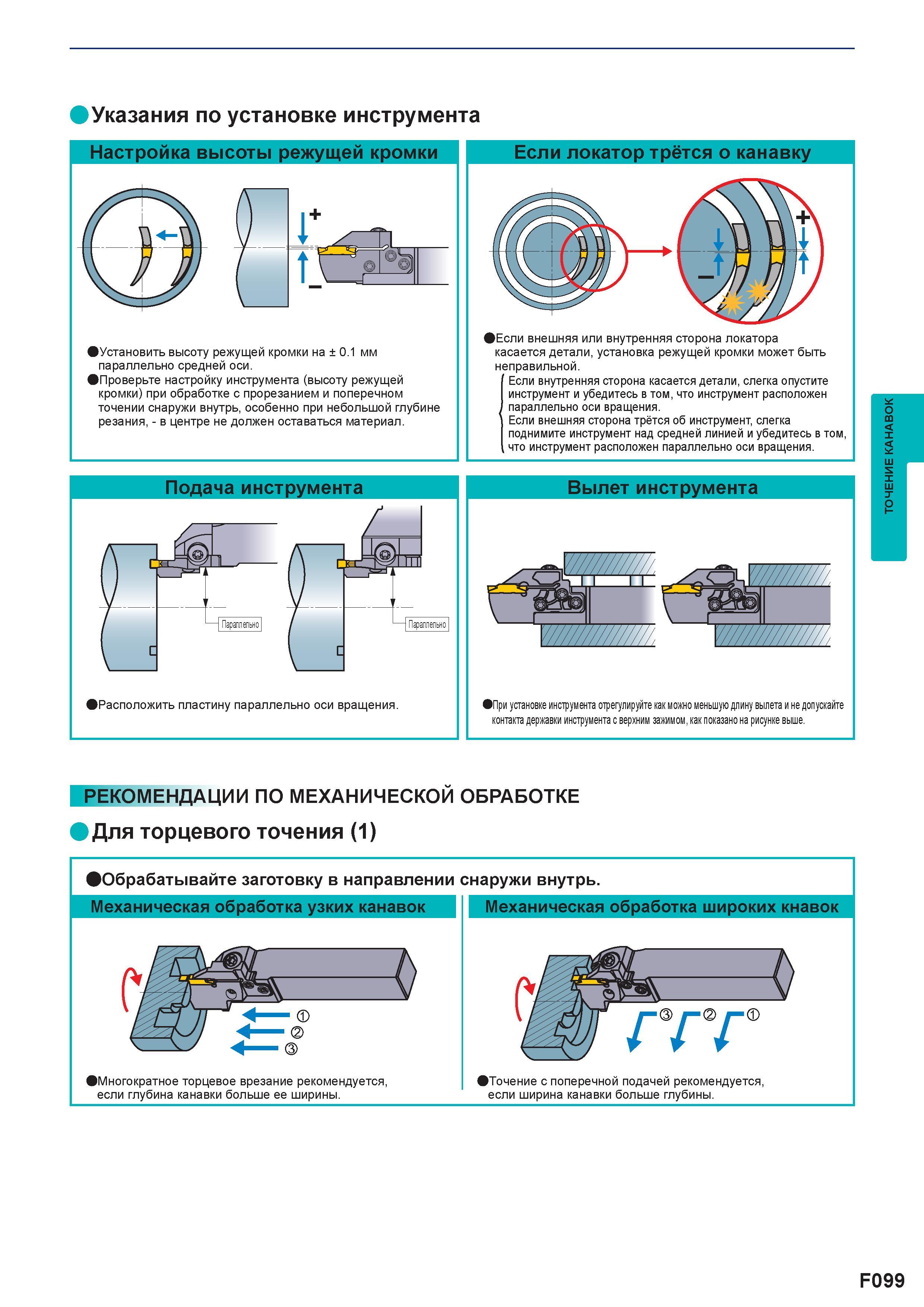

Указания по установке инструмента Настройка высоты режущей кромки Установить высоту режущей кромки на ± 0.1 мм параллельно средней оси. Проверьте настройку инструмента (высоту режущей кромки) при обработке с прорезанием и поперечном точении снаружи внутрь, особенно при небольшой глубине резания, - в центре не должен оставаться материал. Если локатор трётся о канавку Если внешняя или внутренняя сторона локатора касается детали, установка режущей кромки может быть неправильной. Если внутренняя сторона касается детали, слегка опустите инструмент и убедитесь в том, что инструмент расположен параллельно оси вращения. Если внешняя сторона трётся об инструмент, слегка поднимите инструмент над средней линией и убедитесь в том, 1 что инструмент расположен параллельно оси вращения. Подача инструмента Расположить пластину параллельно оси вращения. Вылет инструмента При установке инструмента отрегулируйте как можно меньшую длину вылета и не допускайте контакта державки инструмента с верхним зажимом, как показано на рисунке выше. РЕКОМЕНДАЦИИ ПО МЕХАНИЧЕСКОЙ ОБРАБОТКЕ Для торцевого точения (1) Обрабатывайте заготовку в направлении снаружи внутрь. Механическая обработка узких канавок Механическая обработка широких кнавок л. i/dHSl А / А Многократное торцевое врезание рекомендуется, если глубина канавки больше ее ширины. тц x z Точение с поперечной подачей рекомендуется, если ширина канавки больше глубины. F099 Точение канавок на станке
