440 Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент Стр.F072

Каталог MITSUBISHI 2016 Станочный режущий инструмент Стр. F072 0440 Lab2u

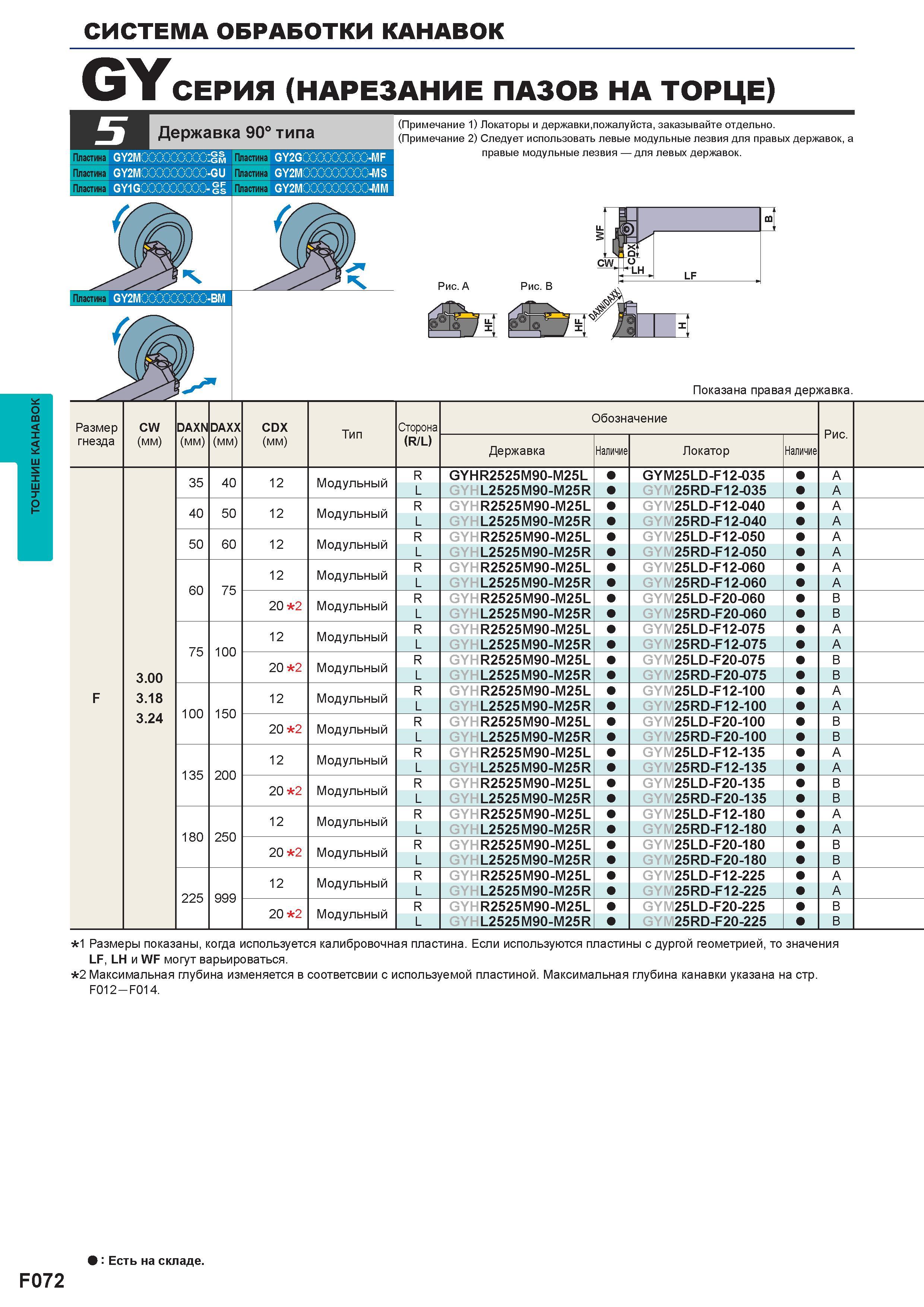

Канавочные резцы GY серии Точение торцевых канавок Державка 90° типа (Примечание 1) Локаторы и державки,пожалуйста, заказывайте отдельно. (Примечание 2) Следует использовать левые модульные лезвия для правых державок, а правые модульные лезвия для левых державок. Показана правая державка. DAXN (мм) DAXX (мм) CDX (мм) Тип Сторона (R/L) Обозначение Рис. Державка Наличие Локатор Наличие 35 40 12 Модульный R GYHR2525M90-M25L GYM25LD-F12-035 A L GYHL2525M90-M25R GYM25RD-F12-035 A 40 50 12 Модульный R GYHR2525M90-M25L GYM25LD-F12-040 A L GYHL2525M90-M25R GYM25RD-F12-040 A 50 60 12 Модульный R GYHR2525M90-M25L GYM25LD-F12-050 A L GYHL2525M90-M25R GYM25RD-F12-050 A 12 Модульный R GYHR2525M90-M25L GYM25LD-F12-060 A 60 75 L GYHL2525M90-M25R GYM25RD-F12-060 A 20 2 Модульный R GYHR2525M90-M25L GYM25LD-F20-060 B L GYHL2525M90-M25R GYM25RD-F20-060 B 12 Модульный R GYHR2525M90-M25L GYM25LD-F12-075 A 75 100 L GYHL2525M90-M25R GYM25RD-F12-075 A 20 2 Модульный R GYHR2525M90-M25L GYM25LD-F20-075 B L GYHL2525M90-M25R GYM25RD-F20-075 B 12 Модульный R GYHR2525M90-M25L GYM25LD-F12-100 A 100 150 L GYHL2525M90-M25R GYM25RD-F12-100 A 20 2 Модульный R GYHR2525M90-M25L GYM25LD-F20-100 B L GYHL2525M90-M25R GYM25RD-F20-100 B 12 Модульный R GYHR2525M90-M25L GYM25LD-F12-135 A 135 200 L GYHL2525M90-M25R GYM25RD-F12-135 A 20 2 Модульный R GYHR2525M90-M25L GYM25LD-F20-135 B L GYHL2525M90-M25R GYM25RD-F20-135 B 12 Модульный R GYHR2525M90-M25L GYM25LD-F12-180 A 180 250 L GYHL2525M90-M25R GYM25RD-F12-180 A 20 2 Модульный R GYHR2525M90-M25L GYM25LD-F20-180 B L GYHL2525M90-M25R GYM25RD-F20-180 B 12 Модульный R GYHR2525M90-M25L GYM25LD-F12-225 A 225 999 L GYHL2525M90-M25R GYM25RD-F12-225 A 20 2 Модульный R GYHR2525M90-M25L GYM25LD-F20-225 B L GYHL2525M90-M25R GYM25RD-F20-225 B Размер гнезда CW (мм) 3.00 3.18 3.24 1 Размеры показаны, когда используется калибровочная пластина. Если используются пластины с дургой геометрией, то значения LF, LH и WF могут варьироваться. 2 Максимальная глубина изменяется в соответсвии с используемой пластиной. Максимальная глубина канавки указана на стр. F012-F014. F Есть на складе. F072
