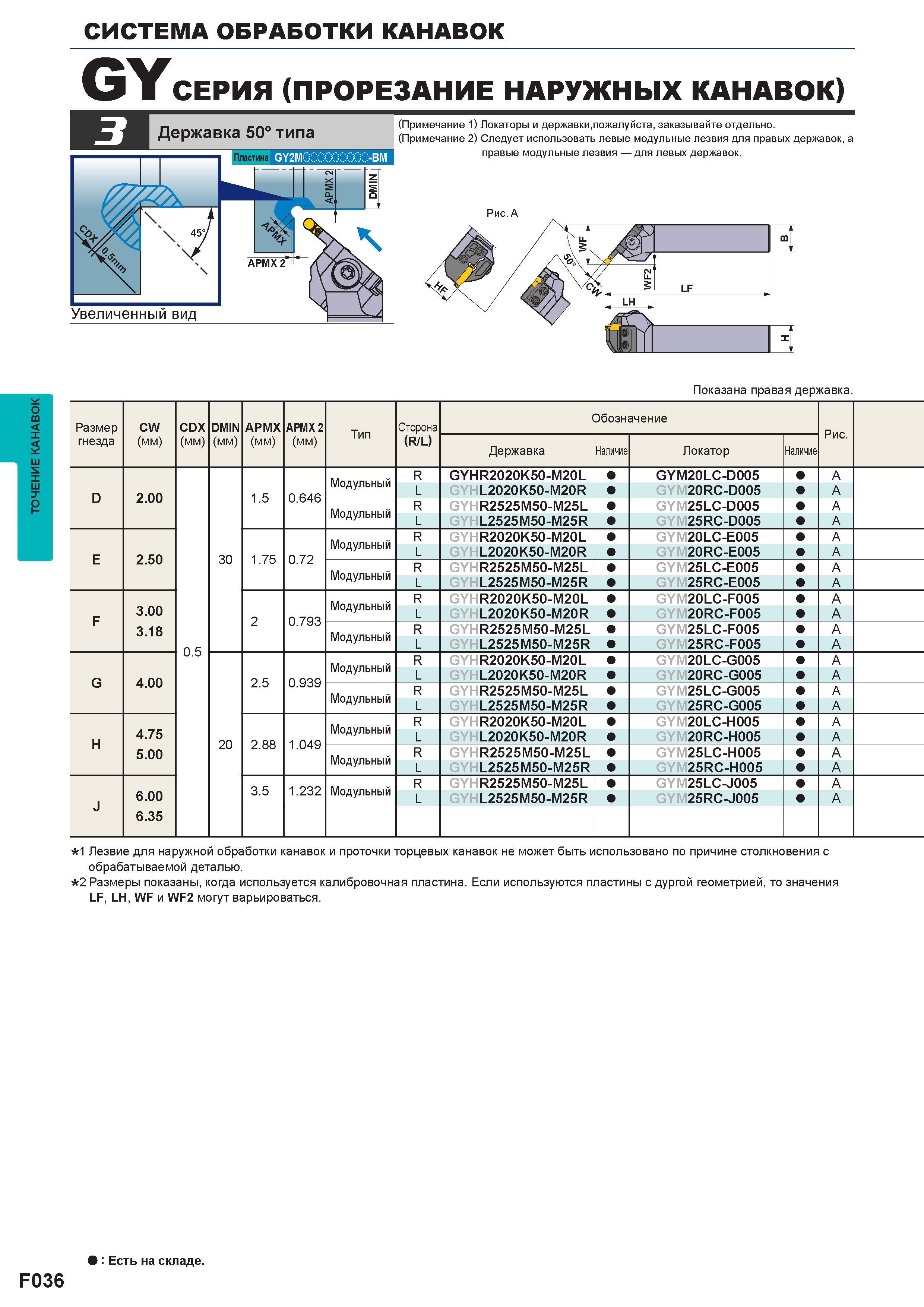

Точение канавок на станке Токарные канавочные резцы СЕРИЯ (ПРОРЕЗАНИЕ НАРУЖНЫХ КАНАВОК) Державка 50° типа (Примечание 1) Локаторы и державки,пожалуйста, заказывайте отдельно. (Примечание 2) Следует использовать левые модульные лезвия для правых державок, а правые модульные лезвия для левых державок. Рис. A Показана правая державка. Размер CW CDX DMIN APMX APMX2 Тип Сторона Обозначение Рис. гнезда (мм) (R/L) Державка Наличие Локатор Наличие Модульный R GYHR2020K50-M20L GYM20LC-D005 A D 2.00 1.5 0.646 L GYHL2020K50-M20R GYM20RC-D005 A Модульный R GYHR2525M50-M25L GYM25LC-D005 A L GYHL2525M50-M25R GYM25RC-D005 A Модульный R GYHR2020K50-M20L GYM20LC-E005 A E 2.50 30 1.75 0.72 L GYHL2020K50-M20R GYM20RC-E005 A Модульный R GYHR2525M50-M25L GYM25LC-E005 A L GYHL2525M50-M25R GYM25RC-E005 A Модульный R GYHR2020K50-M20L GYM20LC-F005 A F 3.00 2 0.793 L GYHL2020K50-M20R GYM20RC-F005 A 3.18 Модульный R GYHR2525M50-M25L GYM25LC-F005 A 0.5 L GYHL2525M50-M25R GYM25RC-F005 A Модульный R GYHR2020K50-M20L GYM20LC-G005 A G 4.00 2.5 0.939 L GYHL2020K50-M20R GYM20RC-G005 A Модульный R GYHR2525M50-M25L GYM25LC-G005 A L GYHL2525M50-M25R GYM25RC-G005 A Модульный R GYHR2020K50-M20L GYM20LC-H005 A H 4.75 20 2.88 1.049 L GYHL2020K50-M20R GYM20RC-H005 A 5.00 Модульный R GYHR2525M50-M25L GYM25LC-H005 A L GYHL2525M50-M25R GYM25RC-H005 A 3.5 1.232 Модульный R GYHR2525M50-M25L GYM25LC-J005 A J 6.00 L GYHL2525M50-M25R GYM25RC-J005 A 6.35 1 Лезвие для наружной обработки канавок и проточки торцевых канавок не может быть использовано по причине столкновения с обрабатываемой деталью. 2 Размеры показаны, когда используется калибровочная пластина. Если используются пластины с дургой геометрией, то значения LF, LH, WF и WF2 могут варьироваться. Есть на складе. F036
