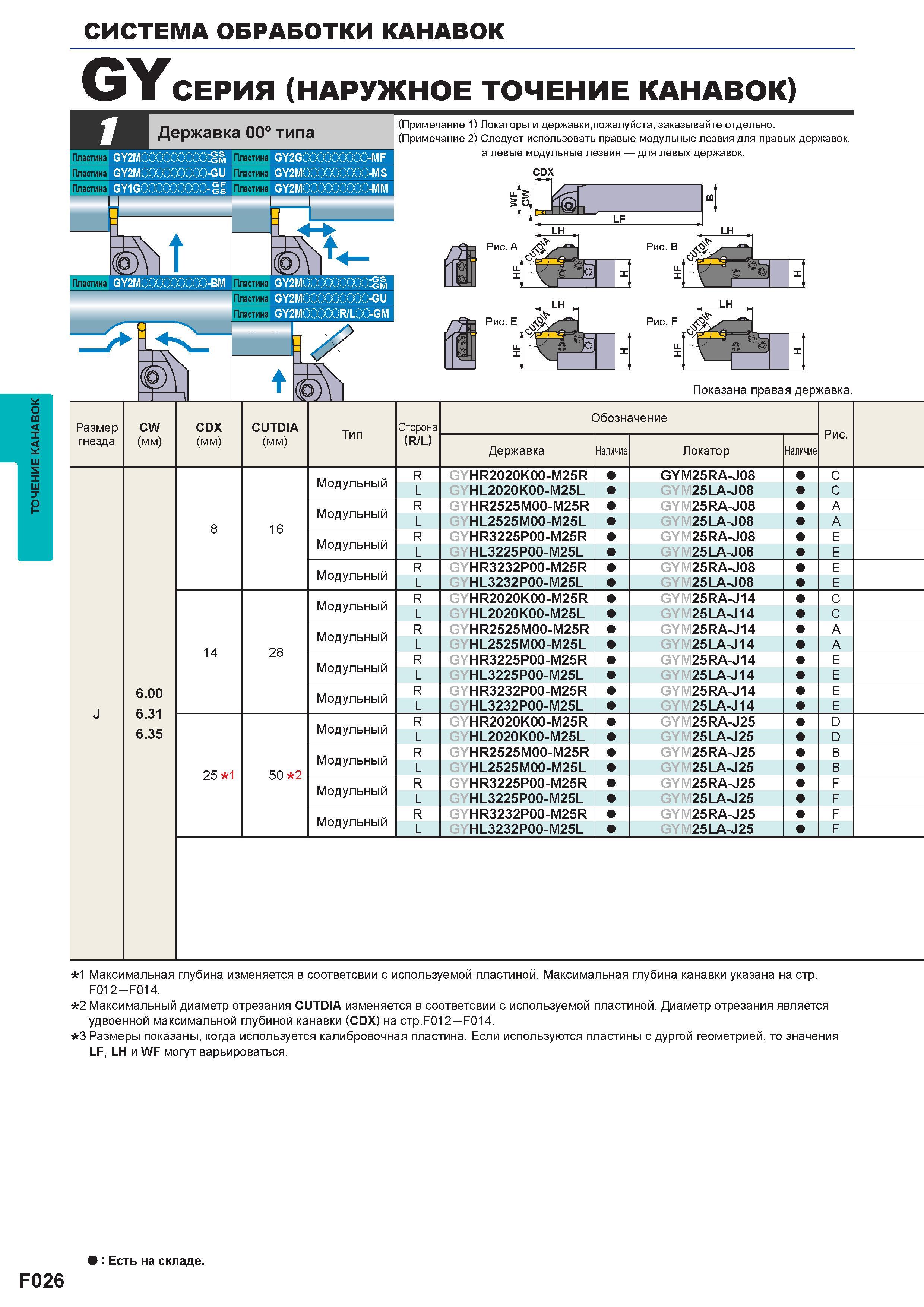

394 Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент Стр.F026

Каталог MITSUBISHI 2016 Станочный режущий инструмент Стр. F026 0394 Lab2u

Канавочные резцы GY серии Точение наружных канавок Державка 00° типа Пластина GY2M0QQQ: VVWO-GS o.GM Пластина GY2M0QQQ: -GU Пластина GYlG Oo GF o oo o- GS Пластина (Примечание 1) Локаторы и державки,пожалуйста, заказывайте отдельно. (Примечание 2) Следует использовать правые модульные лезвия для правых державок, а левые модульные лезвия для левых державок. CDX ja j LF Пластина Д-Х\ GY2Moo -GS 'ooooov'-GM GY2MQQ )oooooo-GU GY2MQQ )QQR/Loo-GM Рис. A Рис. E Рис. B ig Рис. F :-ra i r lh > 1 O o X Показана правая державка. Размер CW CDX CUTDIA Тип Сторона Обозначение Рис. гнезда (мм) (R/L) Державка Наличие Локатор Наличие Модульный R GYHR2020K00-M25R GYM25RA-J08 C L GYHL2020K00-M25L GYM25LA-J08 C Модульный R GYHR2525M00-M25R GYM25RA-J08 A 8 16 L GYHL2525M00-M25L GYM25LA-J08 A Модульный R GYHR3225P00-M25R GYM25RA-J08 E L GYHL3225P00-M25L GYM25LA-J08 E Модульный R GYHR3232P00-M25R GYM25RA-J08 E L GYHL3232P00-M25L GYM25LA-J08 E Модульный R GYHR2020K00-M25R GYM25RA-J14 C L GYHL2020K00-M25L GYM25LA-J14 C Модульный R GYHR2525M00-M25R GYM25RA-J14 A 14 28 L GYHL2525M00-M25L GYM25LA-J14 A Модульный R GYHR3225P00-M25R GYM25RA-J14 E L GYHL3225P00-M25L GYM25LA-J14 E 6.00 Модульный R GYHR3232P00-M25R GYM25RA-J14 E J 6.31 L GYHL3232P00-M25L GYM25LA-J14 E Модульный R GYHR2020K00-M25R GYM25RA-J25 D 6.35 L GYHL2020K00-M25L GYM25LA-J25 D Модульный R GYHR2525M00-M25R GYM25RA-J25 B 25 1 50 2 L GYHL2525M00-M25L GYM25LA-J25 B Модульный R GYHR3225P00-M25R GYM25RA-J25 F L GYHL3225P00-M25L GYM25LA-J25 F Модульный R GYHR3232P00-M25R GYM25RA-J25 F L GYHL3232P00-M25L GYM25LA-J25 F 1 Максимальная глубина изменяется в соответсвии с используемой пластиной. Максимальная глубина канавки указана на стр. F012-F014. 2 Максимальный диаметр отрезания CUTDIA изменяется в соответсвии с используемой пластиной. Диаметр отрезания является удвоенной максимальной глубиной канавки (CDX) на CTp.F012-F014. 3 Размеры показаны, когда используется калибровочная пластина. Если используются пластины с дургой геометрией, то значения LF, LH и WF могут варьироваться. Есть на складе. F026
