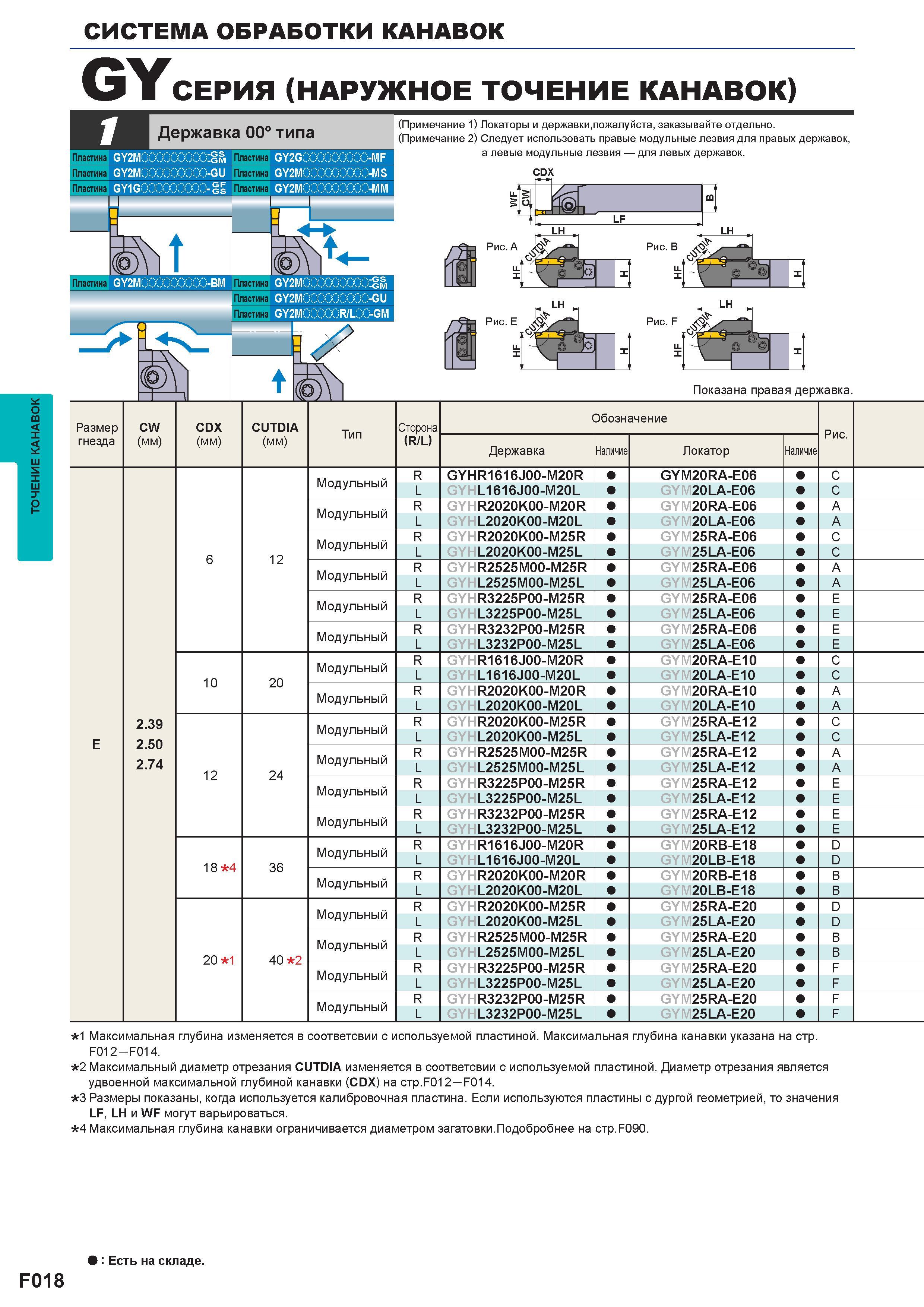

Канавочные резцы GY серии Точение наружных канавок Державка 00° типа Пластина GY2M00Q0: VVVWGS oooo-GM Пластина GY2M0000o -GU Пластина GY1G00000 GF oooo- GS Пластина (Примечание 1) Локаторы и державки,пожалуйста, заказывайте отдельно. (Примечание 2) Следует использовать правые модульные лезвия для правых державок, а левые модульные лезвия для левых державок. CDX ta j LF Д-Х\ < У\ GY2Moo .. .. .. .. .. .. .-GS ooooov'-GM GY2M )oooooo-GU GY2Moo )ooR/Loo-GM Рис. A Рис. E Рис. B ig Рис. F :-ra i r lh > 1 O o X Размер гнезда CW (мм) CDX (мм) CUTDIA (мм) Тип Сторона (R/L) Обозначение Рис. Державка Наличие Локатор Наличие Модульный R GYHR1616J00-M20R GYM20RA-E06 C L GYHL1616J00-M20L GYM20LA-E06 C Модульный R GYHR2020K00-M20R GYM20RA-E06 A L GYHL2020K00-M20L GYM20LA-E06 A Модульный R GYHR2020K00-M25R GYM25RA-E06 C 6 12 L GYHL2020K00-M25L GYM25LA-E06 C Модульный R GYHR2525M00-M25R GYM25RA-E06 A L GYHL2525M00-M25L GYM25LA-E06 A Модульный R GYHR3225P00-M25R GYM25RA-E06 E L GYHL3225P00-M25L GYM25LA-E06 E Модульный R GYHR3232P00-M25R GYM25RA-E06 E L GYHL3232P00-M25L GYM25LA-E06 E Модульный R GYHR1616J00-M20R GYM20RA-E10 C 10 20 L GYHL1616J00-M20L GYM20LA-E10 C Модульный R GYHR2020K00-M20R GYM20RA-E10 A 2.39 L GYHL2020K00-M20L GYM20LA-E10 A Модульный R GYHR2020K00-M25R GYM25RA-E12 C E 2.50 L GYHL2020K00-M25L GYM25LA-E12 C Модульный R GYHR2525M00-M25R GYM25RA-E12 A 2.74 12 24 L GYHL2525M00-M25L GYM25LA-E12 A Модульный R GYHR3225P00-M25R GYM25RA-E12 E L GYHL3225P00-M25L GYM25LA-E12 E Модульный R GYHR3232P00-M25R GYM25RA-E12 E L GYHL3232P00-M25L GYM25LA-E12 E Модульный R GYHR1616J00-M20R GYM20RB-E18 D 18 4 36 L GYHL1616J00-M20L GYM20LB-E18 D Модульный R GYHR2020K00-M20R GYM20RB-E18 B L GYHL2020K00-M20L GYM20LB-E18 B Модульный R GYHR2020K00-M25R GYM25RA-E20 D L GYHL2020K00-M25L GYM25LA-E20 D Модульный R GYHR2525M00-M25R GYM25RA-E20 B 20 1 40 2 L GYHL2525M00-M25L GYM25LA-E20 B Модульный R GYHR3225P00-M25R GYM25RA-E20 F L GYHL3225P00-M25L GYM25LA-E20 F Модульный R GYHR3232P00-M25R GYM25RA-E20 F L GYHL3232P00-M25L GYM25LA-E20 F 1 Максимальная глубина изменяется в соответсвии с используемой пластиной. Максимальная глубина канавки указана на стр. F012-F014. 2 Максимальный диаметр отрезания CUTDIA изменяется в соответсвии с используемой пластиной. Диаметр отрезания является удвоенной максимальной глубиной канавки (CDX) на CTp.F012-F014. 3 Размеры показаны, когда используется калибровочная пластина. Если используются пластины с дургой геометрией, то значения LF, LH и WF могут варьироваться. 4 Максимальная глубина канавки ограничивается диаметром загатовки.Подобробнее на CTp.F090. Есть на складе. F018
