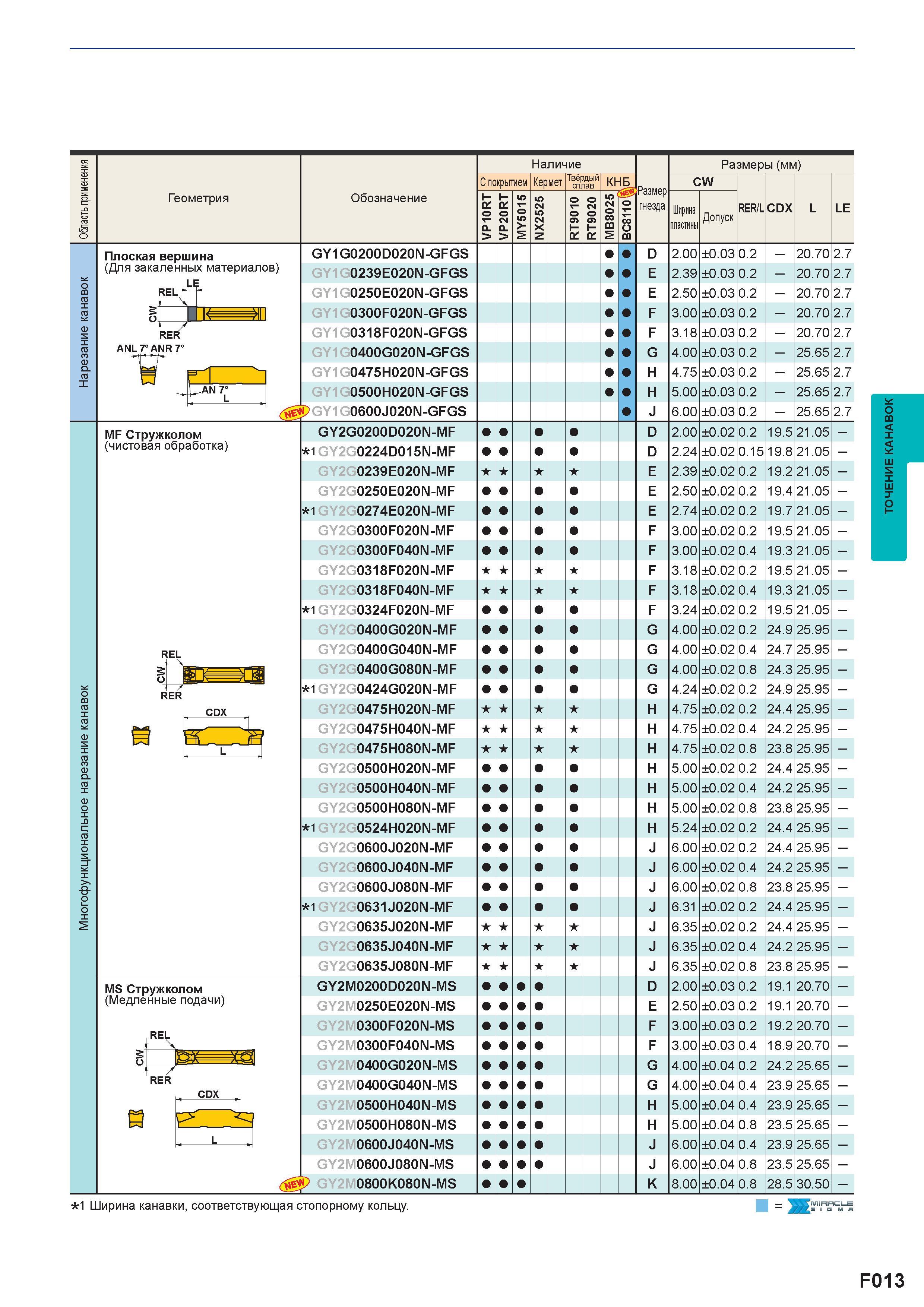

381 Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент Стр.F013

Каталог MITSUBISHI 2016 Станочный режущий инструмент Стр. F013 0381 Lab2u

Геометрия Наличие Обозначение С покрытием Кермет Твёрдый сплав КНБ Размер гнезда CW RER/L CDX L LE IVP10RT 1 R 0 01 P > IMY5015 INX2525 IRT9010 RT9020 MB8025 0 00 О m Ширина пластины Допуск GY1G0200D020N-GFGS D 2.00 ±0.03 0.2 - 20.70 2.7 GY1G0239E020N-GFGS E 2.39 ±0.03 0.2 - 20.70 2.7 GY1G0250E020N-GFGS E 2.50 ±0.03 0.2 - 20.70 2.7 GY1G0300F020N-GFGS F 3.00 ±0.03 0.2 - 20.70 2.7 GY1G0318F020N-GFGS F 3.18 ±0.03 0.2 - 20.70 2.7 GY1G0400G020N-GFGS G 4.00 ±0.03 0.2 - 25.65 2.7 GY1G0475H020N-GFGS H 4.75 ±0.03 0.2 - 25.65 2.7 GY1G0500H020N-GFGS H 5.00 ±0.03 0.2 - 25.65 2.7 (PGY1G0600J020N-GFGS J 6.00 ±0.03 0.2 - 25.65 2.7 GY2G0200D020N-MF D 2.00 ±0.02 0.2 19.5 21.05 - 1GY2G0224D015N-MF D 2.24 ±0.02 0.15 19.8 21.05 - GY2G0239E020N-MF E 2.39 ±0.02 0.2 19.2 21.05 - GY2G0250E020N-MF E 2.50 ±0.02 0.2 19.4 21.05 - 1GY2G0274E020N-MF E 2.74 ±0.02 0.2 19.7 21.05 - GY2G0300F020N-MF F 3.00 ±0.02 0.2 19.5 21.05 - GY2G0300F040N-MF F 3.00 ±0.02 0.4 19.3 21.05 - GY2G0318F020N-MF F 3.18 ±0.02 0.2 19.5 21.05 - GY2G0318F040N-MF F 3.18 ±0.02 0.4 19.3 21.05 - 1GY2G0324F020N-MF F 3.24 ±0.02 0.2 19.5 21.05 - GY2G0400G020N-MF G 4.00 ±0.02 0.2 24.9 25.95 - GY2G0400G040N-MF G 4.00 ±0.02 0.4 24.7 25.95 - GY2G0400G080N-MF G 4.00 ±0.02 0.8 24.3 25.95 - 1GY2G0424G020N-MF G 4.24 ±0.02 0.2 24.9 25.95 - GY2G0475H020N-MF H 4.75 ±0.02 0.2 24.4 25.95 - GY2G0475H040N-MF H 4.75 ±0.02 0.4 24.2 25.95 - GY2G0475H080N-MF H 4.75 ±0.02 0.8 23.8 25.95 - GY2G0500H020N-MF H 5.00 ±0.02 0.2 24.4 25.95 - GY2G0500H040N-MF H 5.00 ±0.02 0.4 24.2 25.95 - GY2G0500H080N-MF H 5.00 ±0.02 0.8 23.8 25.95 - 1GY2G0524H020N-MF H 5.24 ±0.02 0.2 24.4 25.95 - GY2G0600J020N-MF J 6.00 ±0.02 0.2 24.4 25.95 - GY2G0600J040N-MF J 6.00 ±0.02 0.4 24.2 25.95 - GY2G0600J080N-MF J 6.00 ±0.02 0.8 23.8 25.95 - 1GY2G0631J020N-MF J 6.31 ±0.02 0.2 24.4 25.95 - GY2G0635J020N-MF J 6.35 ±0.02 0.2 24.4 25.95 - GY2G0635J040N-MF J 6.35 ±0.02 0.4 24.2 25.95 - GY2G0635J080N-MF J 6.35 ±0.02 0.8 23.8 25.95 - GY2M0200D020N-MS D 2.00 ±0.03 0.2 19.1 20.70 - GY2M0250E020N-MS E 2.50 ±0.03 0.2 19.1 20.70 - GY2M0300F020N-MS F 3.00 ±0.03 0.2 19.2 20.70 - GY2M0300F040N-MS F 3.00 ±0.03 0.4 18.9 20.70 - GY2M0400G020N-MS G 4.00 ±0.04 0.2 24.2 25.65 - GY2M0400G040N-MS G 4.00 ±0.04 0.4 23.9 25.65 - GY2M0500H040N-MS H 5.00 ±0.04 0.4 23.9 25.65 - GY2M0500H080N-MS H 5.00 ±0.04 0.8 23.5 25.65 - GY2M0600J040N-MS J 6.00 ±0.04 0.4 23.9 25.65 - GY2M0600J080N-MS J 6.00 ±0.04 0.8 23.5 25.65 - р GY2M0800K080N-MS K 8.00 ±0.04 0.8 28.5 30.50 - Размеры (мм) р а Н Плоская вершина (Для закаленных материалов) LE RELi I" nt3b reR ANL 7° ANR 7° MF Стружколом (чистовая обработка) REL RER CDX MS Стружколом (Медленные подачи) REL \ RER CDX 1 Ширина канавки, соответствующая стопорному кольцу. L F013 Точение канавок на станке
