MITSUBISHI | Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент (Всего 1412 стр.)

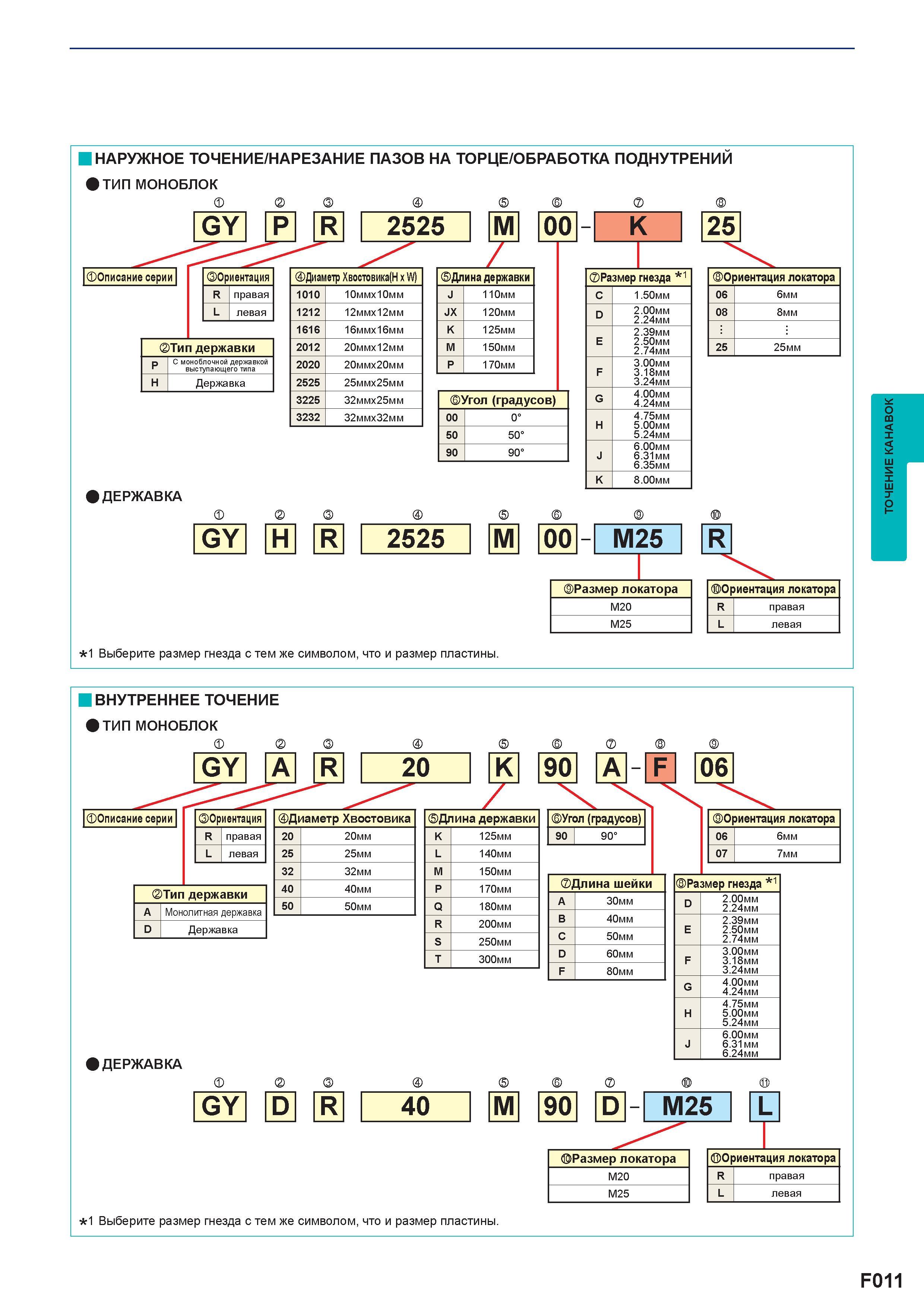

379 Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент Стр.F011

379 Наружное точение на токарном станке/НАРЕЗАНИЕ ПАЗОВ НА ТОРЦЕ/ОБРАБОТКА ПОДНУТРЕНИЙ ТИП МОНОБЛОК Ориентация R правая L левая Тип державки P С моно Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент для металлообработки Сменные твердосплавные пластины Резцы Фрезы сборные и монолитные Сверла Стр. F011

Каталог MITSUBISHI 2016 Станочный режущий инструмент Стр. F011 0379 Lab2u

Наружное точение на токарном станке/НАРЕЗАНИЕ ПАЗОВ НА ТОРЦЕ/ОБРАБОТКА ПОДНУТРЕНИЙ ТИП МОНОБЛОК Ориентация R правая L левая Тип державки P С моноблочной державкой выступающего типа H Державка Диаметр Xвостовика(H x W) 1010 10ммж10мм 1212 12ммж12мм 1616 16ммж16мм 2012 20ммж12мм 2020 20ммж20мм 2525 25ммж25мм 3225 32ммж25мм 3232 32ммж32мм Длина державки J 110мм JX 120мм K 125мм M 150мм P 170мм Угол (градусов) 00 0° 50 50° 90 90° Размер гнезда 1 C 1.50мм D 2.00мм 2.24мм E 2.39мм 2.50мм 2.74мм F 3.00мм 3.18мм 3.24мм G 4.00мм 4.24мм H 4.75мм 5.00мм 5.24мм J 6.00мм 6.31мм 6.35мм K 8.00мм Ориентация локатора 06 6мм 08 8мм 25 25мм ДЕРЖАВКА V GY H R 2525 M 00- M25 Размер локатора M20 M25 R Ориентация локатора R правая L левая 1 Выберите размер гнезда с тем же символом, что и размер пластины. Внутреннее точение на токарном станке ТИП МОНОБЛОК V GY A R 20 Ориентация R правая L левая Тип державки A Монолитная державка D Державка Диаметр Xвостовика 20 20мм 25 25мм 32 32мм 40 40мм 50 50мм ДЕРЖАВКА GY D R Длина державки K 125мм L 140мм M 150мм P 170мм Q 180мм R 200мм S 250мм T 300мм K 90 A - F 06 \\\ V 40 b Угол (градусов) 90 90° Длина шейки A 30мм B 40мм C 50мм D 60мм F 80мм Ориентация локатора 06 6мм 07 7мм Размер гнезда 1 D 2.00мм 2.24мм E 2.39мм 2.50мм 2.74мм F 3.00мм 3.18мм 3.24мм G 4.00мм 4.24мм H 4.75мм 5.00мм 5.24мм J 6.00мм 6.31мм 6.24мм 1 Выберите размер гнезда с тем же символом, что и размер пластины. F011 Точение канавок на станке
