MITSUBISHI | Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент (Всего 1412 стр.)

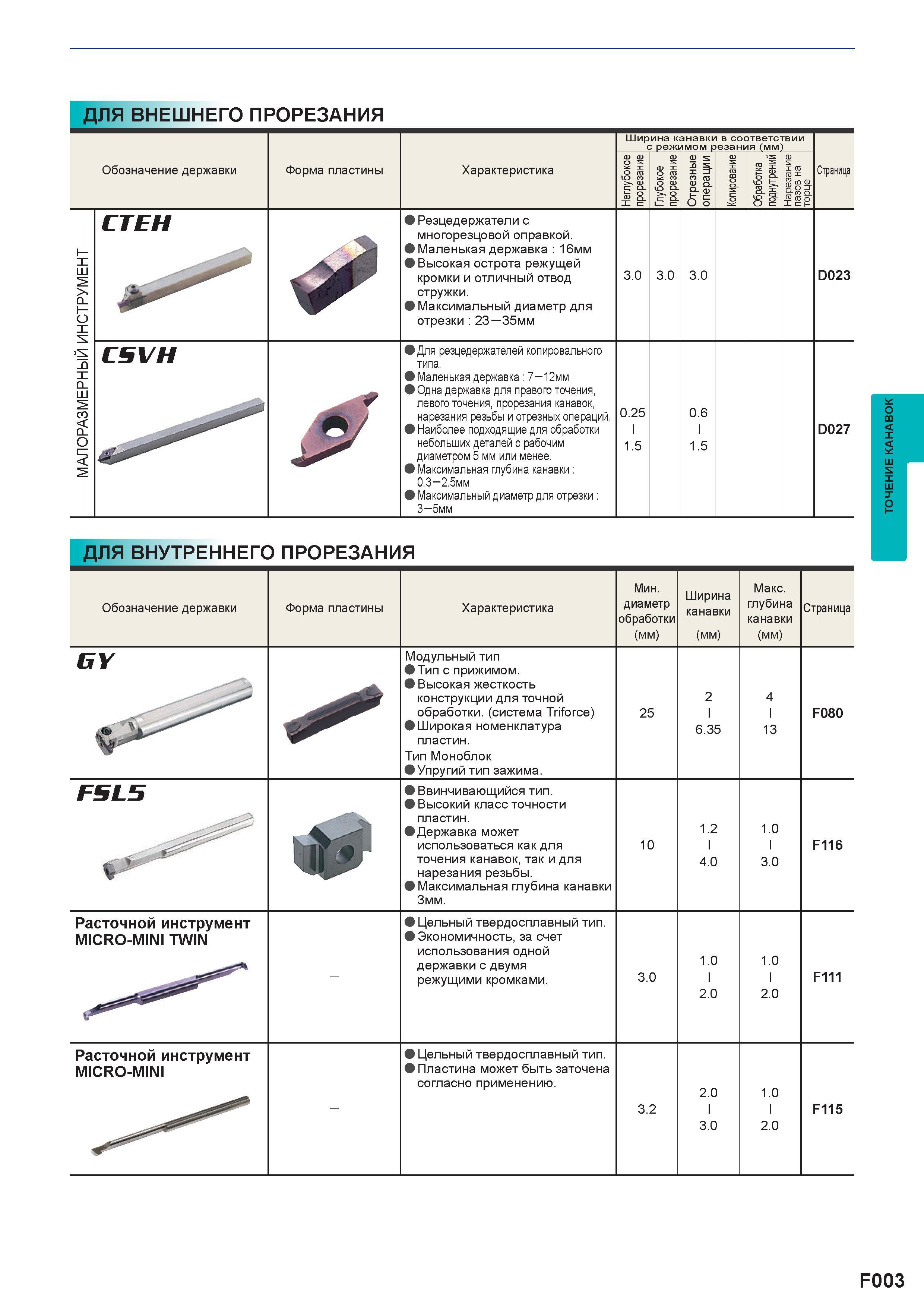

371 Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент Стр.F003

371 ДЛЯ ВНЕШНЕГО ПРОРЕЗАНИЯ Обозначение державки Форма пластины Характеристика Ширина канавки в соответствии с режимом резания (мм) Страница Неглубок Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент для металлообработки Сменные твердосплавные пластины Резцы Фрезы сборные и монолитные Сверла Стр. F003

Каталог MITSUBISHI 2016 Станочный режущий инструмент Стр. F003 0371 Lab2u

ДЛЯ ВНЕШНЕГО ПРОРЕЗАНИЯ Обозначение державки Форма пластины Характеристика Ширина канавки в соответствии с режимом резания (мм) Страница Неглубокое прорезание Глубокое прорезание Отрезные операции Копирование Обработка поднутрений Нарезание пазов на торце МАЛОРАЗМЕРНЫЙ ИНСТРУМЕНТ CTEH 9 Резцедержатели с многорезцовой оправкой. Маленькая державка 16мм Высокая острота режущей кромки и отличный отвод стружки. Максимальный диаметр для отрезки 23 35мм 3.0 3.0 3.0 D023 CSVH 0' Для резцедержателей копировального типа. Маленькая державка 7 12мм 9 Одна державка для правого точения, левого точения, прорезания канавок, нарезания резьбы и отрезных операций. в Наиболее подходящие для обработки небольших деталей с рабочим диаметром 5 мм или менее. Максимальная глубина канавки 0.3 2.5мм Максимальный диаметр для отрезки 3 5мм 0.25 1 1.5 0.6 1 1.5 D027 ДЛЯ ВНУТРЕННЕГО ПРОРЕЗАНИЯ Обозначение державки Форма пластины Характеристика Мин. диаметр обработки Ширина канавки Макс. глубина канавки Страница (мм) GY Модульный тип Тип с прижимом. Высокая жесткость конструкции для точной обработки. (система Triforce) Широкая номенклатура пластин. Тип Моноблок Упругий тип зажима. 25 2 1 6.35 4 1 13 F080 FSL5 Ввинчивающийся тип. Высокий класс точности пластин. Державка может использоваться как для точения канавок, так и для нарезания резьбы. Максимальная глубина канавки 3мм. 10 1.2 1 4.0 1.0 1 3.0 F116 Расточной инструмент MICRO-MINI TWIN - Цельный твердосплавный тип. Экономичность, за счет использования одной державки с двумя режущими кромками. 3.0 1.0 1 2.0 1.0 1 2.0 F111 Расточной инструмент MICRO-MINI - Цельный твердосплавный тип. Пластина может быть заточена согласно применению. 3.2 2.0 1 3.0 1.0 1 2.0 F115 F003 Точение канавок на станке
