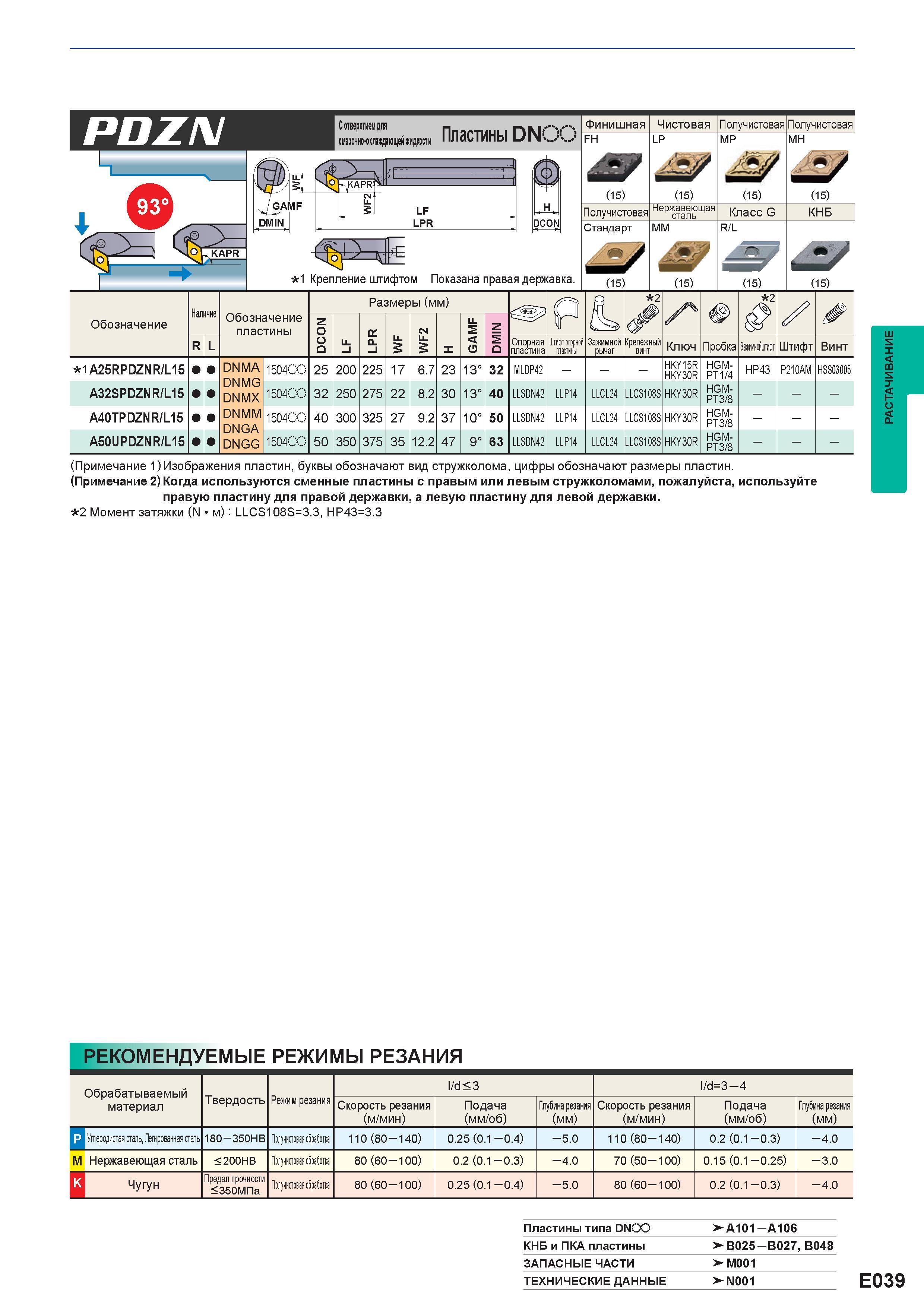

365 Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент Стр.E039

Каталог MITSUBISHI 2016 Станочный режущий инструмент Стр. E039 0365 Lab2u

PDZN Сотверстиемдля смазочно-охлаждающей жидкости Пластины DNOO 1 Крепление штифтом Показана правая державка. Финишная FH (15) Получистовая Стандарт Чистовая LP Нержавеющая сталь MM Получистовая MP (15) Класс G R/L Получистовая MH (15) КНБ Обозначение Наличие Обозначение пластины Размеры (мм) Р Is 2 /ч 2 X DCON и. -J Ё -J F OI F X GAMF DMIN R L Опорная пластина Штифтопорной пластины Зажимной рычаг Крепёжный винт Ключ Пробка Заинойштифт Штифт Винт 1A25RPDZNR/L15 DNMA DNMG DNMX 150400 25 200 225 17 6.7 23 13° 32 MLDP42 - - - HKY15R HKY30R HGM- PT1/4 HP43 P210AM HSS03005 A32SPDZNR/L15 150400 32 250 275 22 8.2 30 13° 40 LLSDN42 LLP14 LLCL24 LLCS108S HKY30R HGM- PT3/8 - - - A40TPDZNR/L15 DNMM DNGA DNGG 150400 40 300 325 27 9.2 37 10° 50 LLSDN42 LLP14 LLCL24 LLCS108S HKY30R HGM- PT3/8 - - - A50UPDZNR/L15 150400 50 350 375 35 12.2 47 9° 63 LLSDN42 LLP14 LLCL24 LLCS108S HKY30R HGM- PT3/8 - - - (Примечание 1) Изображения пластин, буквы обозначают вид стружколома, цифры обозначают размеры пластин. (Примечание 2) Когда используются сменные пластины с правым или левым стружколомами, пожалуйста, используйте правую пластину для правой державки, а левую пластину для левой державки. 2 Момент затяжки (N м): LLCS108S=3.3, HP43=3.3 Рекомендуемые режимы резания Твердость Режим резания l/d < 3 l/d=3 4 материал Скорость резания (м/мин) Подача (мм/об) Глубина резания (мм) Скорость резания (м/мин) Подача (мм/об) Глубина резания (мм) p Углеродистая сталь, Легированная сталь 180 -350HB Получистовая обработка 110 (80 -140) 0.25 (0.1 -0.4) - 5.0 110 (80 -140) 0.2 (0.1 -0.3) - 4.0 M Нержавеющая сталь < 200HB Получистовая обработка 80 (60 -100) 0.2 (0.1 -0.3) - 4.0 70 (50 -100) 0.15 (0.1 -0.25) - 3.0 Чугун Предел прочности < 350МПа Получистовая обработка 80 (60 -100) 0.25 (0.1 -0.4) - 5.0 80 (60 -100) 0.2 (0.1 -0.3) - 4.0 Пластины типа DNCX3 XA101-A106 КНБ и ПКА пластины > B025 B027, B048 Запасные части > M001 Краткое руководство по металлообработке на станках VN001 E039 РАСТАЧИВАНИЕ
