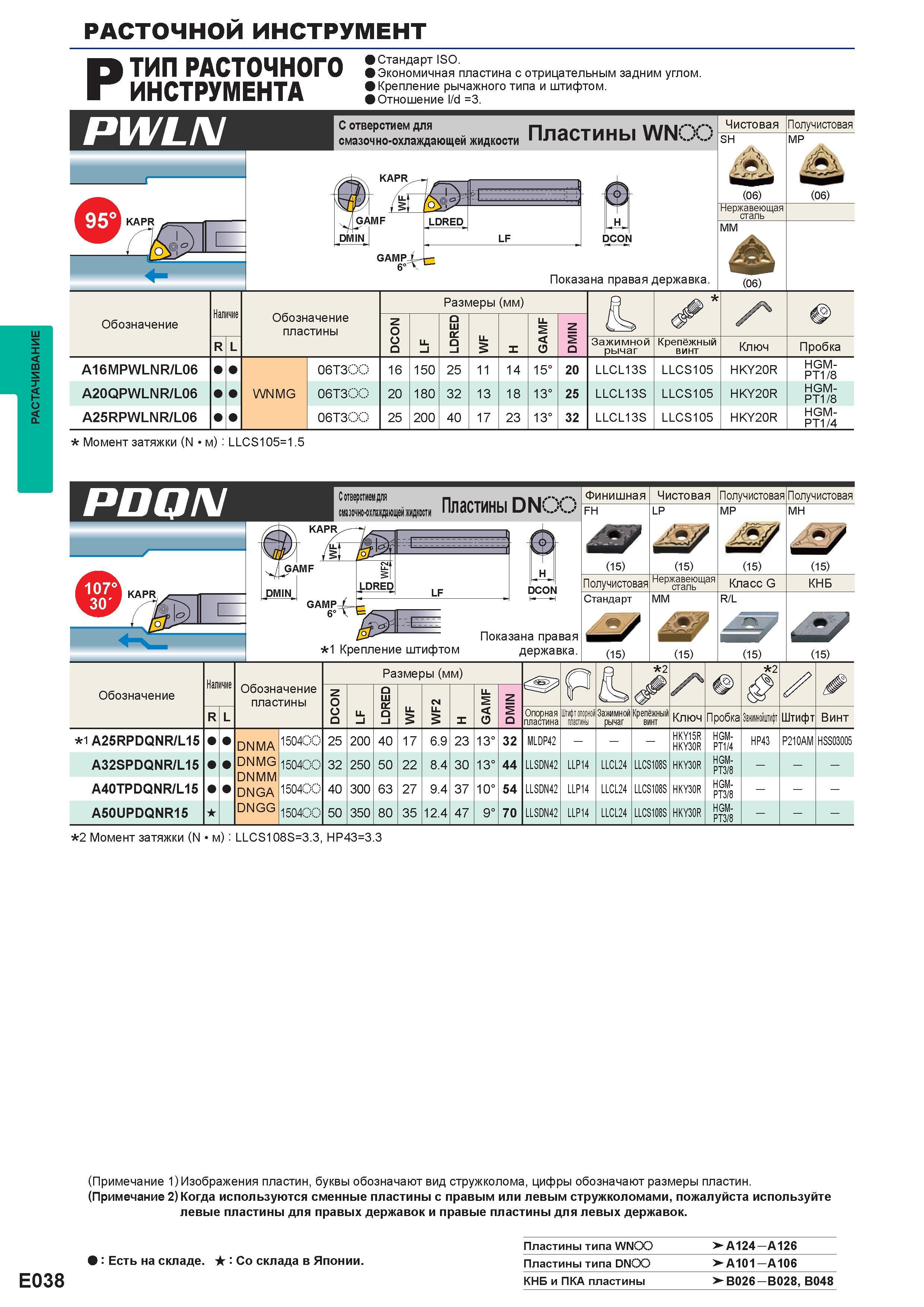

РАСТАЧИВАНИЕ E038 РАСТОЧНОЙ инструмент P PWLN ТИП РАСТОЧНОГО ИНСТРУМЕНТА (Стандарт ISO. (Экономичная пластина с отрицательным задним углом. (Крепление рычажного типа и штифтом. (Отношение l/d =3. С отверстием для смазочно-охлаждающей жидкости Пластины WNOO Показана правая державка. Чистовая SH Нержавеющая сталь MM (06) Получистовая MP Наличие Размеры (мм) 0 J0 У4 Обозначение Обозначение пластины DCON а си о -1 и. GAMF DMIN S R L LL -J X Зажимной рычаг Крепёжный винт Ключ Пробка A16MPWLNR/L06 06T300 16 150 25 11 14 15° 20 LLCL13S LLCS105 HKY20R HGM- PT1/8 A20QPWLNR/L06 WNMG 06T300 20 180 32 13 18 13° 25 LLCL13S LLCS105 HKY20R HGM- PT1/8 A25RPWLNR/L06 06T300 25 200 40 17 23 13° 32 LLCL13S LLCS105 HKY20R HGM- PT1/4 Момент затяжки (N м) LLCS105=1.5 PDQN Сотверстиемдля смазочно-охлаждающей жидкости Пластины DNOO Показана правая 1 Крепление штифтом державка. Финишная FH (15) Получистовая Стандарт Чистовая Нержавеющая сталь MM Получистовая MP (15) Класс G R/L Получистовая MH (15) КНБ Наличие Размеры (мм) Р 2 уч 2 X Обозначение Обозначение пластины DCON о СИ о -1 OI F GAMF DMIN <3 R L и. -J F X Опорная пластина Штифт опорной пластины Зажимной рычаг Крепёжный винт Ключ Пробка Зшмлифт Штифт Винт 1 A25RPDQNR/L15 DNMA 150400 25 200 40 17 6.9 23 13° 32 MLDP42 - - - HKY15R HKY30R HGM- PT1/4 HP43 P210AM HSS03005 A32SPDQNR/L15 DNMG DNMM DNGA 150400 32 250 50 22 8.4 30 13° 44 LLSDN42 LLP14 LLCL24 LLCS108S HKY30R HGM- PT3/8 - - - A40TPDQNR/L15 150400 40 300 63 27 9.4 37 10° 54 LLSDN42 LLP14 LLCL24 LLCS108S HKY30R HGM- PT3/8 - - - A50UPDQNR15 DNGG 150400 50 350 80 35 12.4 47 9° 70 LLSDN42 LLP14 LLCL24 LLCS108S HKY30R HGM- PT3/8 - - - 2 Момент затяжки (N м): LLCS108S=3.3, HP43=3.3 (Примечание 1) Изображения пластин, буквы обозначают вид стружколома, цифры обозначают размеры пластин. (Примечание 2) Когда используются сменные пластины с правым или левым стружколомами, пожалуйста используйте левые пластины для правых державок и правые пластины для левых державок. Пластины типа WNCX3 >-A124 A126 Есть на складе. Со склада в Яп°нии. Пластины типа DNCXJ >-A101 A106 КНБ и ПКА пластины VB026 B028, B048
