MITSUBISHI | Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент (Всего 1412 стр.)

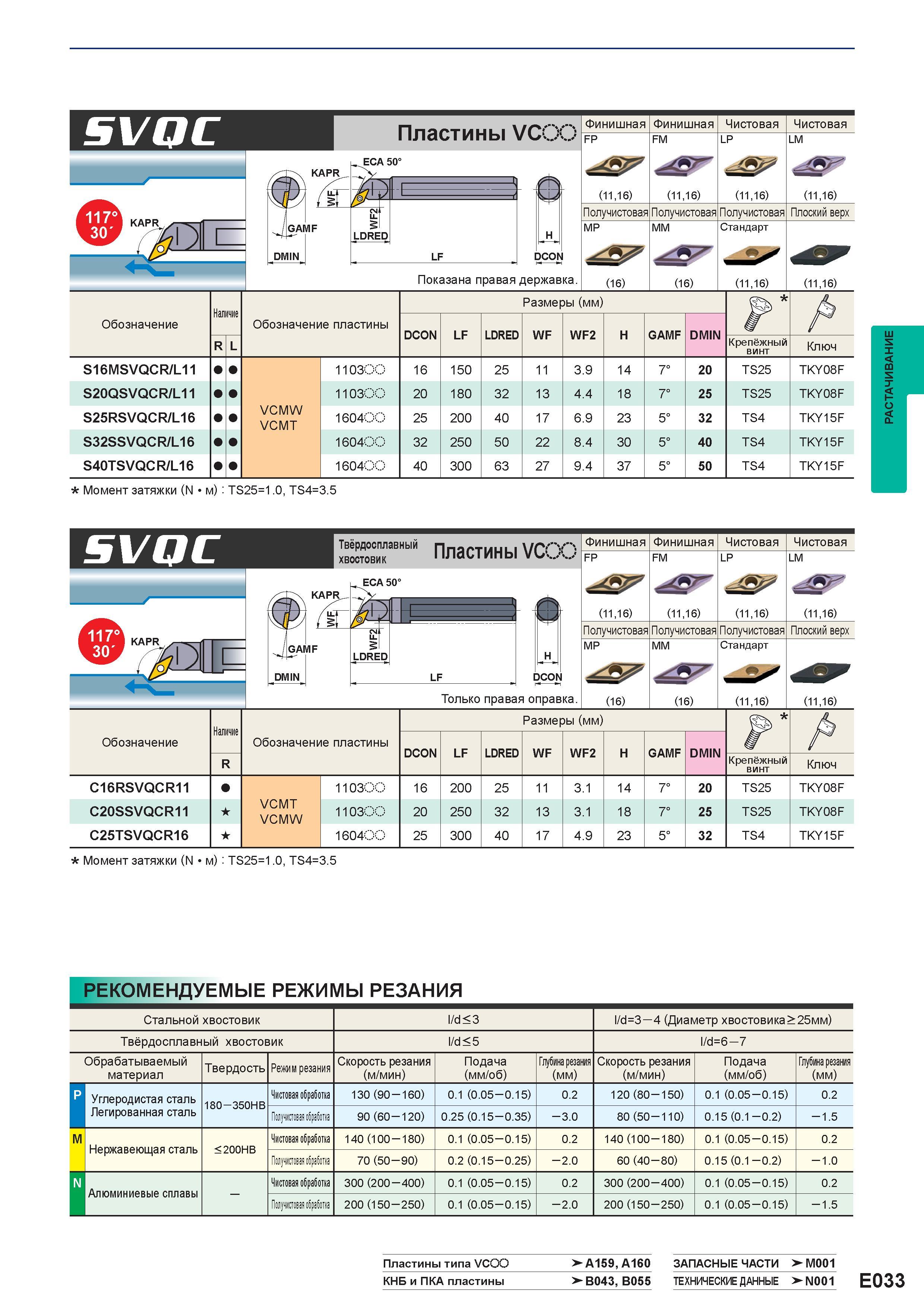

359 Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент Стр.E033

359 SVQC Пластины VCOO 417° 30j ECA 50 Показана правая державка Финишная Финишная Чистовая Чистовая FP FM LP LM (11,16) (11,16) (11,16) (11,16) Получ Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент для металлообработки Сменные твердосплавные пластины Резцы Фрезы сборные и монолитные Сверла Стр. E033

Каталог MITSUBISHI 2016 Станочный режущий инструмент Стр. E033 0359 Lab2u

SVQC Пластины VCOO 417° 30j ECA 50 Показана правая державка. Финишная Финишная Чистовая Чистовая FP FM LP LM (11,16) (11,16) (11,16) (11,16) Получистовая Плоский верх MP MM Стандарт Е (16) (16) (11,16) (11,16) Обозначение Наличие Обозначение пластины Размеры (мм) А DCON LF LDRED WF WF2 H GAMF DMIN R L Крепёжный винт Ключ S16MSVQCR/L11 110300 16 150 25 11 3.9 14 7° 20 TS25 TKY08F S20QSVQCR/L11 110300 20 180 32 13 4.4 18 7° 25 TS25 TKY08F S25RSVQCR/L16 VCMW VCMT 160400 25 200 40 17 6.9 23 5° 32 TS4 TKY15F S32SSVQCR/L16 160400 32 250 50 22 8.4 30 5° 40 TS4 TKY15F S40TSVQCR/L16 160400 40 300 63 27 9.4 37 5° 50 TS4 TKY15F Момент затяжки (N м) TS25=1.0, TS4=3.5 SVQC Твёрдосплавный хвостовик ECA 50° Пластины VCOO Только правая оправка. Финишная Финишная Чистовая Чистовая FP FM LP LM (11,16) (11,16) (11,16) (11,16) Получистовая Плоский верх MP MM Стандарт Е Е (16) (16) (11,16) (11,16) Наличие Размеры (мм) Обозначение Обозначение пластины DCON LF LDRED WF WF2 H GAMF DMIN ёГ г R Крепёжный винт Ключ C16RSVQCR11 110300 16 200 25 11 3.1 14 7° 20 TS25 TKY08F C20SSVQCR11 VCMT VCMW 110300 20 250 32 13 3.1 18 7° 25 TS25 TKY08F C25TSVQCR16 160400 25 300 40 17 4.9 23 5° 32 TS4 TKY15F Момент затяжки (N м) TS25=1.0, TS4=3.5 Рекомендуемые режимы резания Стальной хвостовик l/d < 3 l/d=3-4 (Диаметр хвостовика>25мм) Твёрдосплавный хвостовик l/d < 5 l/d=6 7 Обрабатываемый материал Твердость Режим резания Скорость резания (м/мин) Подача (мм/об) Глубина резания (мм) Скорость резания (м/мин) Подача (мм/об) Глубина резания (мм) р Углеродистая сталь 180 -350HB Чистовая обработка 130 (90 -160) 0.1 (0.05 - 0.15) 0.2 120 (80 -150) 0.1 (0.05 - 0.15) 0.2 1 Легированная сталь Получистовая обработка 90 (60 -120) 0.25 (0.15-0.35) .0 СО - 80 (50 -110) 0.15(0.1 - 0.2) -1.5 M Нержавеющая сталь < 200HB Чистовая обработка 140 (100 -180) 0.1 (0.05 - 0.15) 0.2 140 (100 -180) 0.1 (0.05 - 0.15) 0.2 Получистовая обработка 70 (50 - 90) 0.2 (0.15-0.25) .0 (N - 60 (40 - 80) 0.15(0.1 - 0.2) -1.0 N Алюминиевые сплавы Чистовая обработка 300 (200 -400) 0.1 (0.05 - 0.15) 0.2 300 (200-400) 0.1 (0.05 - 0.15) 0.2 Получистовая обработка 200 (150-250) 0.1 (0.05 - 0.15) .0 (N - 200 (150-250) 0.1 (0.05 - 0.15) -1.5 Пластины типа VCQQ КНБ и ПКА пластины >-А159, А160 Запасные части > M001 > B043, B055 Краткое руководство по металлообработке на станках >-N001 E033 РАСТАЧИВАНИЕ
