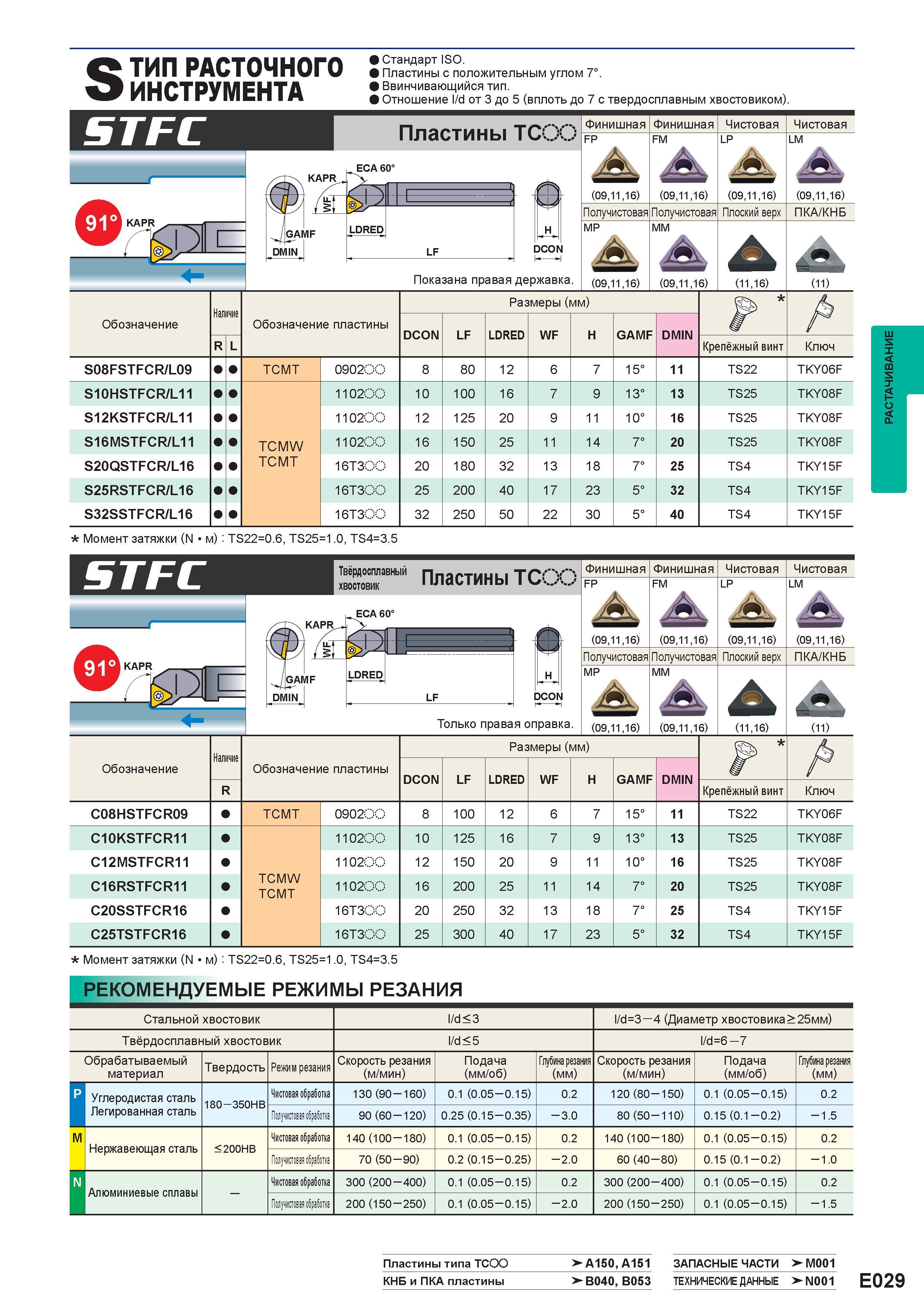

S ТИП РАСТОЧНОГО ИНСТРУМЕНТА Стандарт ISO. Пластины с положительным углом 7°. Ввинчивающийся тип. Отношение l/d от 3 до 5 (вплоть до 7 с твердосплавным хвостовиком). STFC Гэ1° КДРР ECA 60 Пластины TCOO DCON Показана правая державка. Финишная FP (09,11,16) Получистовая MP (09,11,16) Финишная FM (09,11,16) Получистовая MM (09,11,16) Чистовая LP (09,11,16) Плоский верх (11,16) Чистовая LM (09,11,16) ПКА/КНБ (11) Обозначение Наличие Обозначение пластины Размеры (мм) А DCON LF LDRED WF и GAMF DMIN R L Крепёжный винт Ключ S08FSTFCR/L09 TCMT 090200 8 80 12 6 7 15° 11 TS22 TKY06F S10HSTFCR/L11 110200 10 100 16 7 9 13° 13 TS25 TKY08F S12KSTFCR/L11 110200 12 125 20 9 11 10° 16 TS25 TKY08F S16MSTFCR/L11 TCMW 110200 16 150 25 11 14 7° 20 TS25 TKY08F S20QSTFCR/L16 TCMT 16T300 20 180 32 13 18 7° 25 TS4 TKY15F S25RSTFCR/L16 16T300 25 200 40 17 23 5° 32 TS4 TKY15F S32SSTFCR/L16 16T300 32 250 50 22 30 5° 40 TS4 TKY15F Момент затяжки (N м) TS22=0.6, TS25=1.0, TS4=3.5 STFC KAPR Твёрдосплавный хвостовик ECA60 Пластины TCOO H DCON Только правая оправка. Финишная Финишная Чистовая Чистовая FP FM LP LM А А А (09,11,16) (09,11,16) (09,11,16) (09,11,16) Получистовая Плоский верх ПКА/КНБ MP MM А (09,11,16) (09,11,16) (11,16) (11) Обозначение Наличие Обозначение пластины Размеры (мм) А DCON LF LDRED WF и GAMF DMIN R Крепёжный винт Ключ C08HSTFCR09 TCMT 090200 8 100 12 6 7 15° 11 TS22 TKY06F C10KSTFCR11 110200 10 125 16 7 9 13° 13 TS25 TKY08F C12MSTFCR11 110200 12 150 20 9 11 10° 16 TS25 TKY08F C16RSTFCR11 TCMW TCMT 110200 16 200 25 11 14 7° 20 TS25 TKY08F C20SSTFCR16 16T300 20 250 32 13 18 7° 25 TS4 TKY15F C25TSTFCR16 16T300 25 300 40 17 23 5° 32 TS4 TKY15F Момент затяжки (N м): TS22=0.6, TS25=1.0, TS4=3.5 Рекомендуемые режимы резания Стальной хвостовик l/d < 3 l/d=3-4 (Диаметр хвостовика>25мм) Твёрдосплавный хвостовик l/d < 5 l/d=6 7 Обрабатываемый материал Твердость Режим резания Скорость резания (м/мин) Подача (мм/об) Глубина резания (мм) Скорость резания (м/мин) Подача (мм/об) Глубина резания (мм) р Углеродистая сталь 180 -350HB Чистовая обработка 130 (90 -160) 0.1 (0.05 - 0.15) 0.2 120 (80 -150) 0.1 (0.05 - 0.15) 0.2 1 Легированная сталь Получистовая обработка 90 (60 -120) 0.25 (0.15-0.35) .0 СО - 80 (50 -110) 0.15 (0.1 -0.2) -1.5 M Нержавеющая сталь < 200HB Чистовая обработка 140 (100 -180) 0.1 (0.05 - 0.15) 0.2 140 (100 -180) 0.1 (0.05 - 0.15) 0.2 Получистовая обработка 70 (50 - 90) 0.2 (0.15-0.25) .0 (N - 60 (40 - 80) 0.15 (0.1 -0.2) -1.0 N Алюминиевые сплавы Чистовая обработка 300 (200 - 400) 0.1 (0.05 - 0.15) 0.2 300 (200-400) 0.1 (0.05 - 0.15) 0.2 Получистовая обработка 200 (150 -250) 0.1 (0.05 - 0.15) .0 (N - 200 (150-250) 0.1 (0.05 - 0.15) -1.5 Пластины типа TCOG КНБ и ПКА пластины >-A150, A151 Запасные части > M001 > B040, B053 Краткое руководство по металлообработке на станках >-N001 E029 РАСТАЧИВАНИЕ
