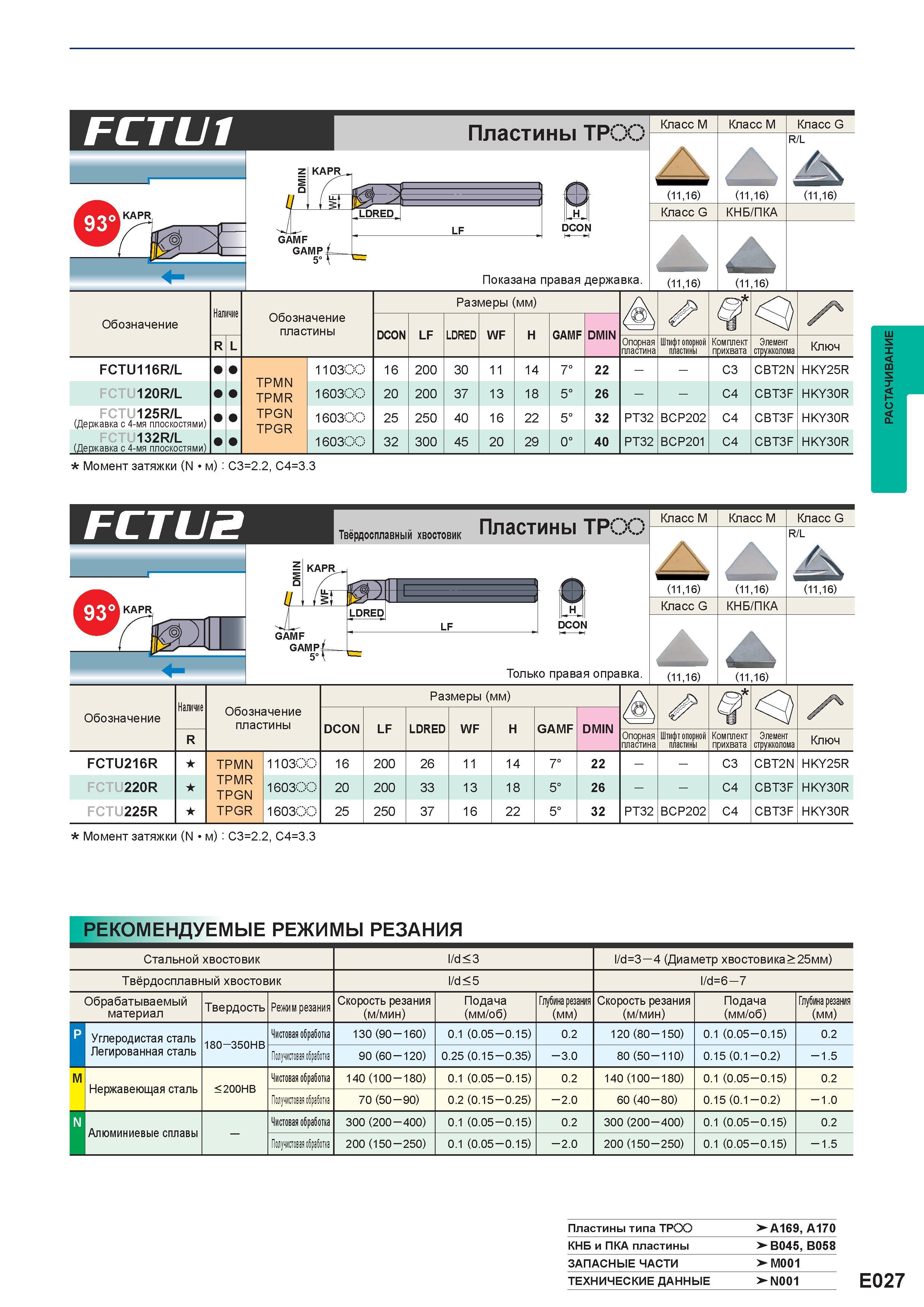

FCTU1 Пластины TPOO KAPR KAPR GAMF GAMP J 5o1 Гх£ LDRED, LF LH DCON Показана правая державка. Класс M Класс M Класс G R/L (11,16) (11,16) (11,16) Класс G КНБ/ПКА (11,16) (11,16) Обозначение Наличие Обозначение пластины Размеры (мм) А /ч DCON LF LDRED WF H GAMF DMIN R L Опорная пластина Штифтопорной пластины Комплект прихвата Элемент стружколома Ключ FCTU116R/L TPMN TPMR 110300 16 200 30 11 14 7° 22 - - C3 CBT2N HKY25R FCTU120R/L 160300 20 200 37 13 18 5° 26 - - C4 CBT3F HKY30R FCTU125R/L (Державка с 4-мя плоскостями) TPGN TPGR 160300 25 250 40 16 22 5° 32 PT32 BCP202 C4 CBT3F HKY30R FCTU132R/L (Державка с 4-мя плоскостями) 160300 32 300 45 20 29 0° 40 PT32 BCP201 C4 CBT3F HKY30R Момент затяжки (N м) C3=2.2, C4=3.3 FCTU2 Твёрдосплавный хвостовик Пластины TPOO 93° KAPR и KAPR GAMF GAMPi 50 LDRED LF is DCON Только правая оправка. Класс M Класс M Класс G R/L (11,16) (11,16) (11,16) Класс G КНБ/ПКА (11,16) (11,16) Обозначение Наличие Обозначение пластины Размеры (мм) А Z4 DCON LF LDRED WF H GAMF DMIN R Опорная пластина Штифтопорной пластины Комплект прихвата Элемент стружколома Ключ FCTU216R TPMN 110300 16 200 26 11 14 7° 22 - - C3 CBT2N HKY25R FCTU220R TPMR TPGN 160300 20 200 33 13 18 5° 26 - - C4 CBT3F HKY30R FCTU225R TPGR 160300 25 250 37 16 22 5° 32 PT32 BCP202 C4 CBT3F HKY30R Момент затяжки (N м) C3=2.2, C4=3.3 Рекомендуемые режимы резания Стальной хвостовик l/d < 3 l/d=3-4 (Диаметр хвостовика>25мм) Твёрдосплавный хвостовик l/d < 5 l/d=6 7 Обрабатываемый материал Твердость Режим резания Скорость резания (м/мин) Подача (мм/об) Глубина резания (мм) Скорость резания (м/мин) Подача (мм/об) Глубина резания (мм) p Углеродистая сталь 180-350HB Чистовая обработка 130 (90 -160) 0.1 (0.05 - 0.15) 0.2 120 (80 -150) 0.1 (0.05 - 0.15) 0.2 1 Легированная сталь Получистовая обработка 90 (60 -120) 0.25 (0.15 -0.35) .0 СО - 80 (50 -110) 0.15 (0.1 -0.2) -1.5 M Нержавеющая сталь < 200HB Чистовая обработка 140 (100 -180) 0.1 (0.05 - 0.15) 0.2 140 (100 -180) 0.1 (0.05 - 0.15) 0.2 Получистовая обработка 70 (50 - 90) 0.2 (0.15-0.25) .0 (N - 60 (40 - 80) 0.15 (0.1 -0.2) -1.0 N Алюминиевые сплавы Чистовая обработка 300 (200 - 400) 0.1 (0.05 - 0.15) 0.2 300 (200-400) 0.1 (0.05 - 0.15) 0.2 Получистовая обработка 200 (150 -250) 0.1 (0.05 - 0.15) .0 (N - 200 (150-250) 0.1 (0.05 - 0.15) -1.5 Пластины типа TPCX3 > A169, A170 КНБ и ПКА пластины >B045, B058 Запасные части >M001 Краткое руководство по металлообработке на станках >-N001 E027 РАСТАЧИВАНИЕ
