Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

MITSUBISHI | Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент (Всего 1412 стр.)




349 Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент Стр.E023

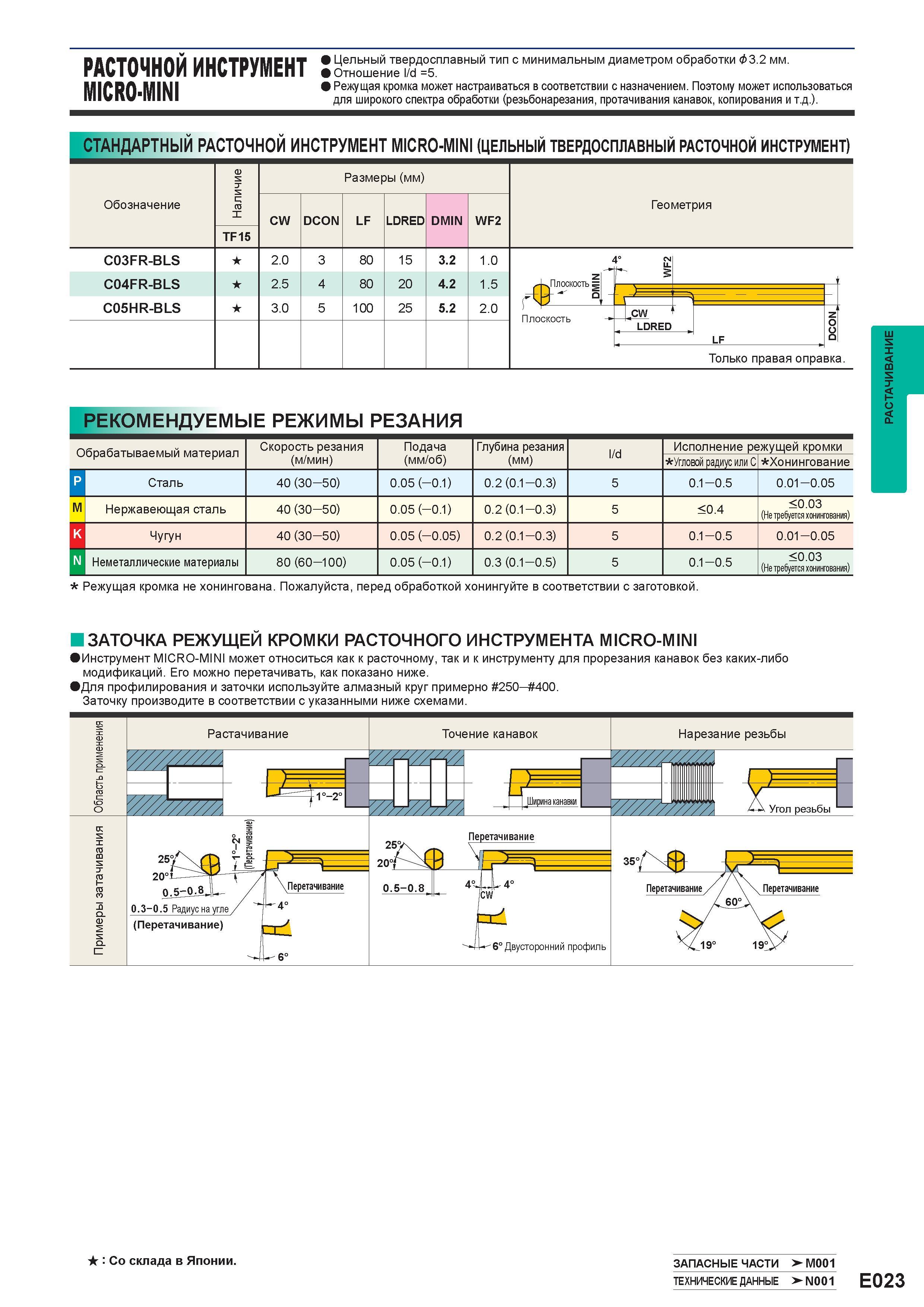

349 РАСТОЧНОЙ ИНСТРУМЕНТ Оельный твердосплавный тип с минимальным диаметром обработки &3 2 мм MICRO-MINI Отношение I/d -5 Режущая кромка может настра Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент для металлообработки Сменные твердосплавные пластины Резцы Фрезы сборные и монолитные Сверла Стр. E023

Каталог MITSUBISHI 2016 Станочный режущий инструмент Стр. E023 0349 Lab2u

РАСТОЧНОЙ ИНСТРУМЕНТ Оельный твердосплавный тип с минимальным диаметром обработки &3.2 мм. MICRO-MINI Отношение I/d -5. Режущая кромка может настраиваться в соответствии с назначением. Поэтому может использоваться для широкого спектра обработки (резьбонарезания, протачивания канавок, копирования и т.д.). стандартный расточной инструмент MICRO-MINI (ЦЕЛЬНЫЙ твердосплавный РАСТОЧНОЙ ИНСТРУМЕНТ) Обозначение а X TF15 Размеры (мм) CW DCON LF LDRED DMIN WF2 Геометрия C03FR-BLS C04FR-BLS C05HR-BLS 2.0 2.5 3.0 80 15 80 20 100 25 3.2 4.2 5.2 1.0 1.5 2.0 Рекомендуемые режимы резания Обрабатываемый материал Скорость резания Подача Глубина резания l/d I Исполнение режущей кромки (м/мин) (мм/об) (мм) Угловой радиус или С Хонингование P Сталь 40 (30-50) 0.05 (-0.1) 0.2 (0.1-0.3) 5 0.1 -0.5 0.01- 0.05 M Нержавеющая сталь 40 (30-50) 0.05 (-0.1) 0.2 (0.1-0.3) 5 <0.4 <0.03 (Не требуется хонингования) K Чугун 40 (30-50) 0.05 (-0.05) 0.2 (0.1-0.3) 5 0.1 -0.5 0.01- 0.05 N Неметаллические материалы 80 (60-100) 0.05 (-0.1) 0.3 (0.1-0.5) 5 0.1 - 0.5 <0.03 (Не требуется хонингования) Режущая кромка не хонингована. Пожалуйста, перед обработкой хонингуйте в соответствии с заготовкой. ЗАТОЧКА РЕЖУЩЕЙ КРОМКИ РАСТОЧНОГО ИНСТРУМЕНТА MICRO-MINI Инструмент MICRO-MINI может относиться как к расточному, так и к инструменту для прорезания канавок без каких-либо модификаций. Его можно перетачивать, как показано ниже. Для профилирования и заточки используйте алмазный круг примерно 250- 400. Заточку производите в соответствии с указанными ниже схемами. Со склада в Японии Запасные части > M001 Краткое руководство по металлообработке на станках >-N001 Нарезание резьбы Угол резьбы E023 РАСТАЧИВАНИЕ
