348 Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент Стр.E022

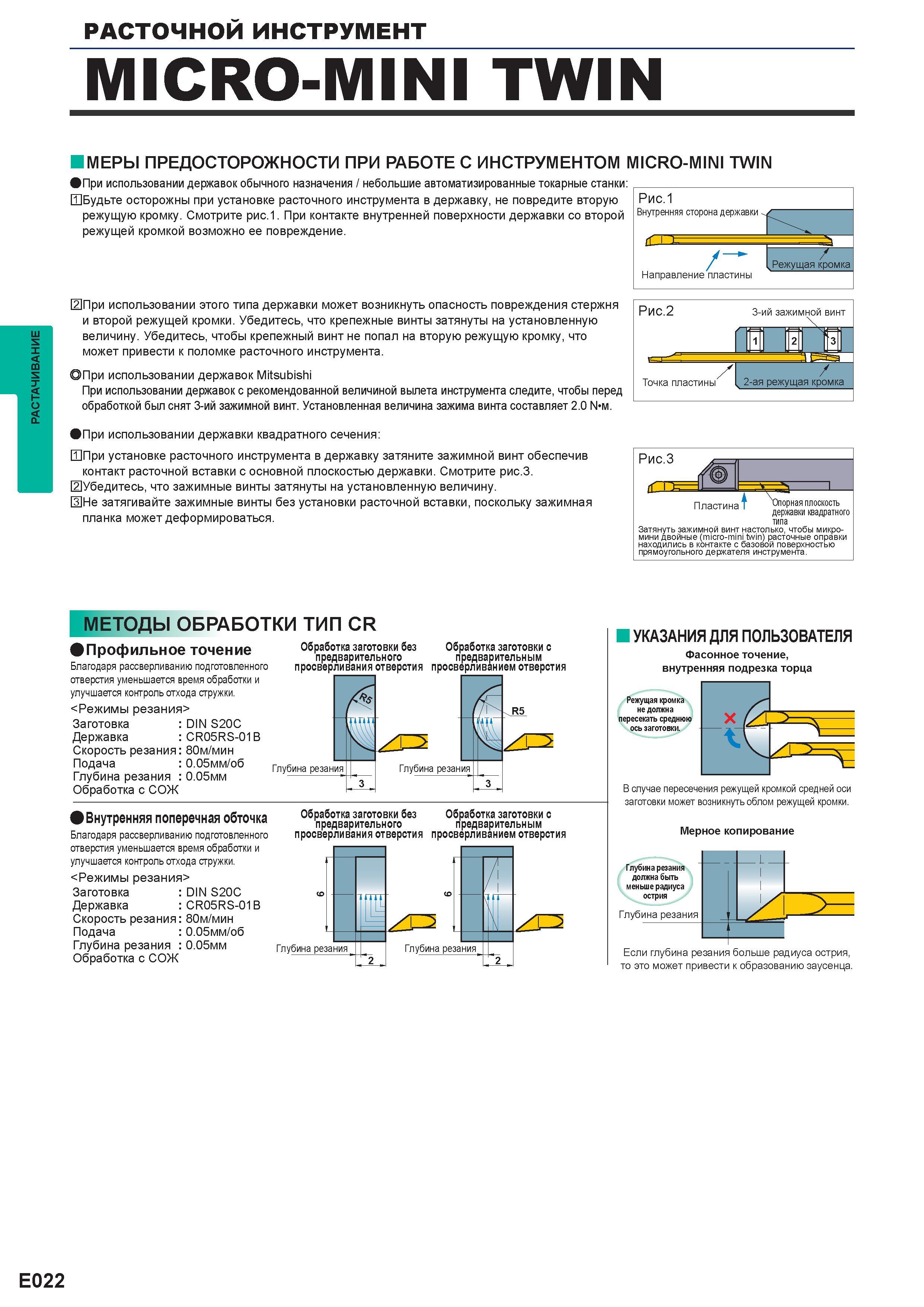

348 РАСТАЧИВАНИЕ РАСТОЧНОЙ ИНСТРУМЕНТ MICRO-MINI TWIN МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ РАБОТЕ С ИНСТРУМЕНТОМ MICRO-MINI TWIN При использовании державок обыч Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент для металлообработки Сменные твердосплавные пластины Резцы Фрезы сборные и монолитные Сверла Стр. E022

Каталог MITSUBISHI 2016 Станочный режущий инструмент Стр. E022 0348 Lab2u

РАСТАЧИВАНИЕ РАСТОЧНОЙ ИНСТРУМЕНТ MICRO-MINI TWIN МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ РАБОТЕ С ИНСТРУМЕНТОМ MICRO-MINI TWIN При использовании державок обычного назначения / небольшие автоматизированные токарные станки: ШБудьте осторожны при установке расточного инструмента в державку, не повредите вторую режущую кромку. Смотрите рис.1. При контакте внутренней поверхности державки со второй режущей кромкой возможно ее повреждение. ШПри использовании этого типа державки может возникнуть опасность повреждения стержня и второй режущей кромки. Убедитесь, что крепежные винты затянуты на установленную величину. Убедитесь, чтобы крепежный винт не попал на вторую режущую кромку, что может привести к поломке расточного инструмента. При использовании державок Mitsubishi При использовании державок с рекомендованной величиной вылета инструмента следите, чтобы перед обработкой был снят 3-ий зажимной винт. Установленная величина зажима винта составляет 2.0 №м. При использовании державки квадратного сечения: ШПри установке расточного инструмента в державку затяните зажимной винт обеспечив контакт расточной вставки с основной плоскостью державки. Смотрите рис.3. ШУбедитесь, что зажимные винты затянуты на установленную величину. ШНе затягивайте зажимные винты без установки расточной вставки, поскольку зажимная планка может деформироваться. Рис.1 Внутренняя сторона державки П 1 1 / Режущая кромка Направление пластины Рис.3 Пластина ипорная плоскость державки квадратного типа Затянуть зажимной винт настолько, чтобы микро-мини двойные (micro-mini twin) расточные оправки находились в контакте с базовой поверхностью прямоугольного держателя инструмента. МЕТОДЫ ОБРАБОТКИ ТИП CR Профильное точение Благодаря рассверливанию подготовленного отверстия уменьшается время обработки и улучшается контроль отхода стружки. <Режимы резания> Заготовка DIN S20C Державка CR05RS-01B Скорость резания: 80м/мин Подача 0.05мм/об Глубина резания 0.05мм Обработка с СОЖ Обработка заготовки без предварительного просверливания отверстия Обработка заготовки с предварительным просверливанием отверстия Глубина резания Глубина резания Внутренняя поперечная обточка Благодаря рассверливанию подготовленного отверстия уменьшается время обработки и улучшается контроль отхода стружки. <Режимы резания> Обработка заготовки без предварительного просверливания отверстия Обработка заготовки с предварительным просверливанием отверстия Заготовка Державка DIN S20C CR05RS-01B Скорость резания: 80м/мин Подача Глубина резания Обработка с СОЖ 0.05мм/об 0.05мм Глубина резания УКАЗАНИЯ ДЛЯ ПОЛЬЗОВАТЕЛЯ Фасонное точение, внутренняя подрезка торца Режущая кромка не должна пересекать среднюю ось заготовки. В случае пересечения режущей кромкой средней оси заготовки может возникнуть облом режущей кромки. Mерное копирование Глубинарезания должна быть меньшерадиуса острия Глубина резания Т. Если глубина резания больше радиуса острия, то это может привести к образованию заусенца. E022
