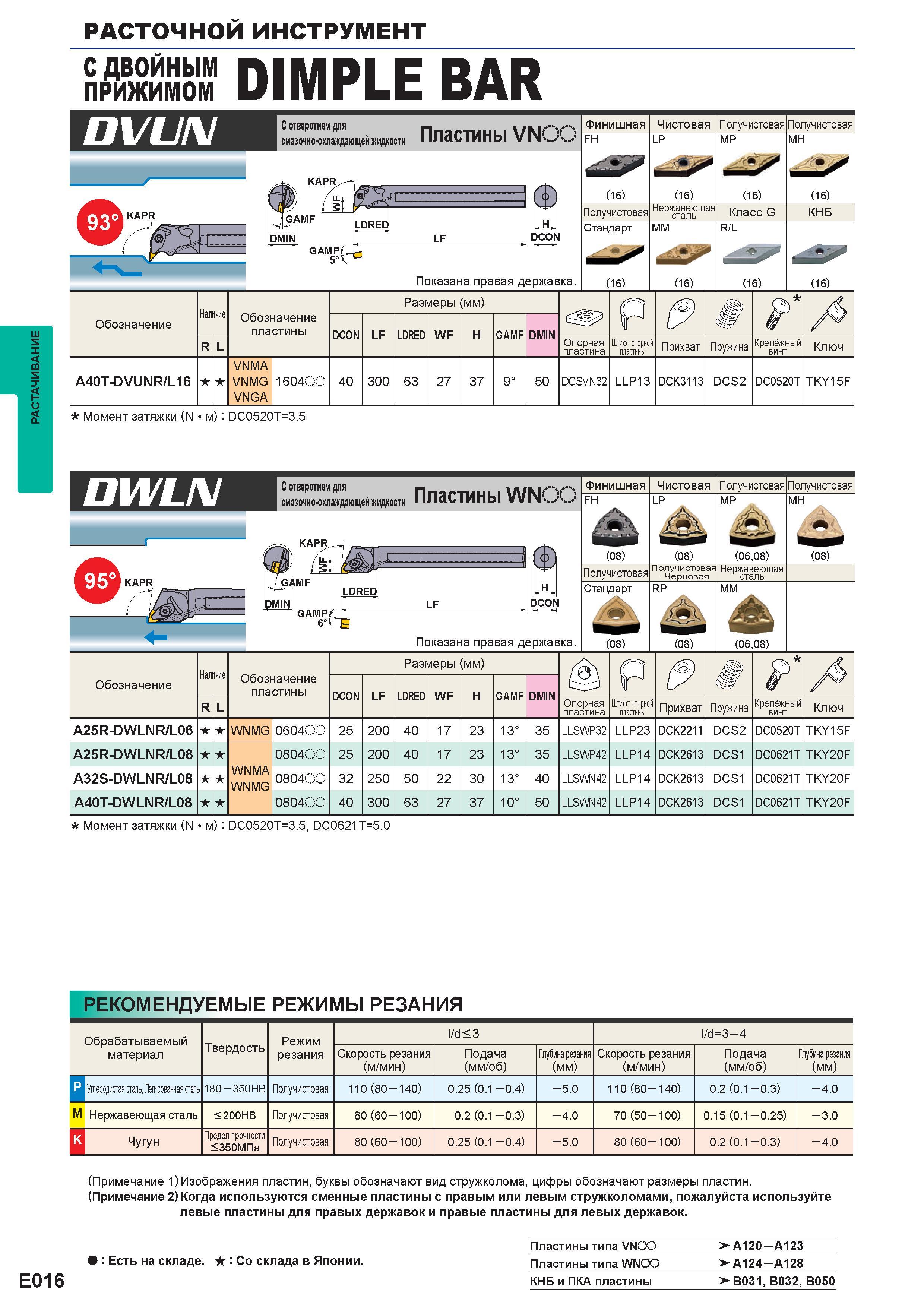

РАСТАЧИВАНИЕ РАСТОЧНОЙ ИНСТРУМЕНТ пРИжиМом DIMPLE BAR DVUN С отверстием для смазочно-охлаждающей жидкости Пластины VNOO KAPR KAPR. GAMF DMIN W4 LDRED LF ft H DCON Показана правая державка. Финишная FH (16) Получистовая Стандарт (16) Чистовая LP (16) Нержавеющая сталь MM (16) Получистовая MP (16) Класс G R/L (16) Получистовая MH (16) КНБ . (16) Обозначение Наличие Обозначение пластины Размеры (мм) Р (у> Г А DCON LF LDRED WF H GAMF DMIN R L Опорная пластина Штифтопорной пластины Прихват Пружина Крепёжный винт Ключ A40T-DVUNR/L16 VNMA VNMG VNGA 160400 40 300 63 27 37 9° 50 DCSVN32 LLP13 DCK3113 DCS2 DC0520T TKY15F Момент затяжки (N м) DC0520T=3.5 DWLN С отверстием для смазочно-охлаждающей жидкости Пластины WNOO 95° KAPR (f KAPR GAMF DMIN GAMP I7 LDRED LF H DCON Показана правая державка. Финишная Чистовая Получистовая FH LP MP MH (08) (08) (06,08) (08) Получистовая - Черновая Нержавеющая сталь Стандарт RP MM (08) (08) (06,08) Обозначение Наличие Обозначение пластины Размеры (мм) Р А DCON LF LDRED WF H GAMF DMIN R L Опорная пластина Штифтопорной пластины Прихват Пружина Крепёжный винт Ключ A25R-DWLNR/L06 WNMG 060400 25 200 40 17 23 13° 35 LLSWP32 LLP23 DCK2211 DCS2 DC0520T TKY15F A25R-DWLNR/L08 WNMA WNMG 080400 25 200 40 17 23 13° 35 LLSWP42 LLP14 DCK2613 DCS1 DC0621T TKY20F A32S-DWLNR/L08 080400 32 250 50 22 30 13° 40 LLSWN42 LLP14 DCK2613 DCS1 DC0621T TKY20F A40T-DWLNR/L08 080400 40 300 63 27 37 10° 50 LLSWN42 LLP14 DCK2613 DCS1 DC0621T TKY20F Момент затяжки (N м) DC0520T=3.5, DC0621T=5.0 Рекомендуемые режимы резания Обрабатываемый Твердость Режим l/d < 3 l/d=3 4 материал резания Скорость резания (м/мин) Подача (мм/об) Глубина резания (мм) Скорость резания (м/мин) Подача (мм/об) Глубина резания (мм) В Углеродистая сталь, Легированная сталь 180 - 350HB Получистовая 110 (80 -140) 0.25(0.1 - 0.4) - 5.0 110 (80 -140) 0.2 (0.1 -0.3) - 4.0 M Нержавеющая сталь < 200HB Получистовая 80 (60 -100) 0.2 (0.1 -0.3) - 4.0 70 (50 -100) 0.15 (0.1 -0.25) - 3.0 K Чугун Предел прочности < 350МПа Получистовая 80 (60 -100) 0.25(0.1 - 0.4) - 5.0 80 (60 -100) 0.2 (0.1 -0.3) - 4.0 (Примечание 1) Изображения пластин, буквы обозначают вид стружколома, цифры обозначают размеры пластин. (Примечание 2) Когда используются сменные пластины с правым или левым стружколомами, пожалуйста используйте левые пластины для правых державок и правые пластины для левых державок. E016 Есть на складе. Со склада в Японии. Пластины типа VNCX3 >-A120 A123 Пластины типа ММСЮ >-A124 A128 КНБ и ПКА пластины >- B031, B032, B050
