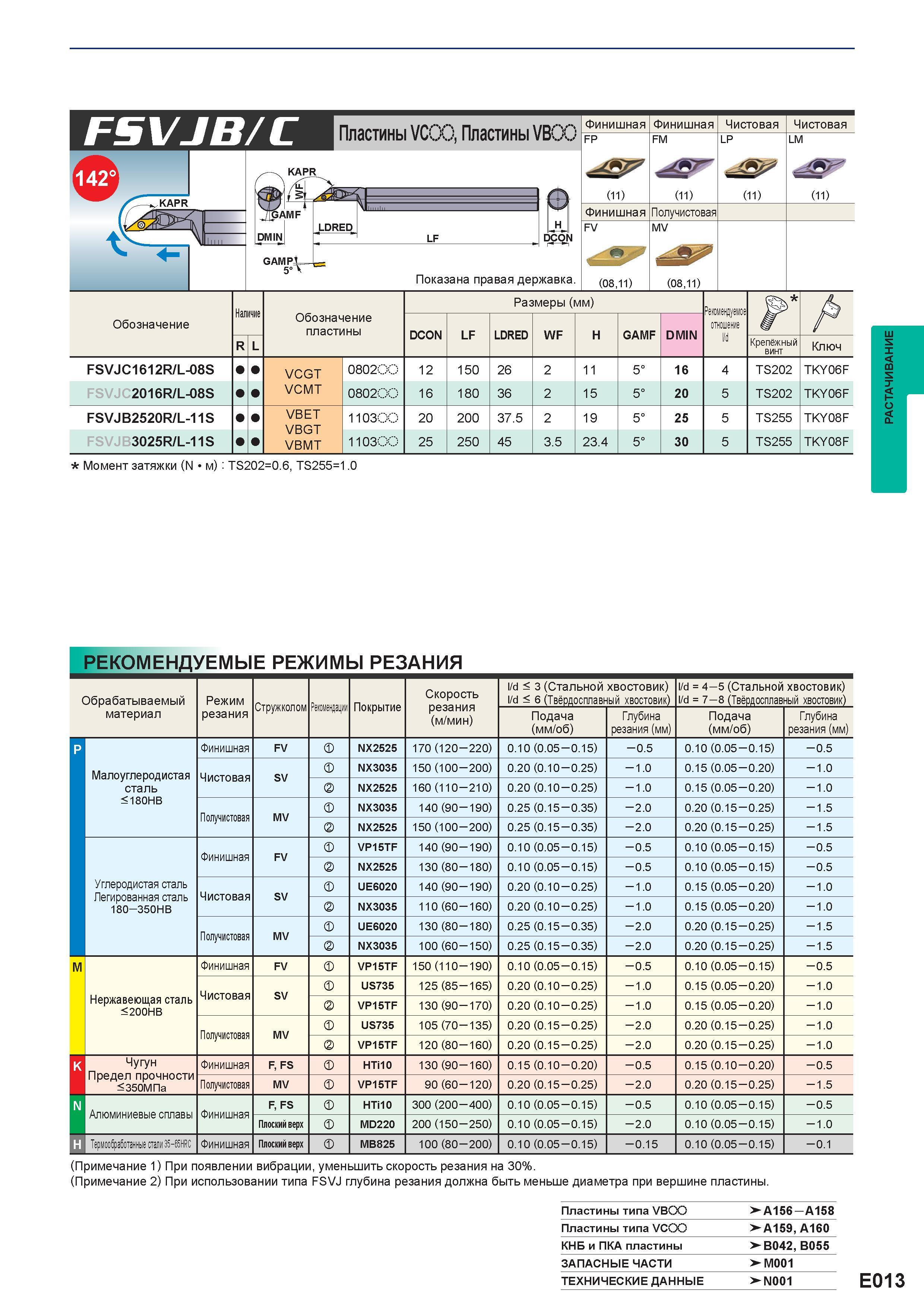

339 Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент Стр.E013

Каталог MITSUBISHI 2016 Станочный режущий инструмент Стр. E013 0339 Lab2u

FSVJB/C Пластины VCOO, Пластины VBOO LF H DCON Показана правая державка. Финишная Финишная Чистовая Чистовая FP FM LP - LM (11) (11) (11) (11) Финишная Получистовая FV (08,11) MV (08,11) Наличие Размеры (мм) Рекомендуемое отношение l/d Jp> Обозначение Обозначение пластины DCON LF LDRED WF H GAMF DMIN tr г R L Крепёжный винт Ключ FSVJC1612R/L-08S VCGT 080200 12 150 26 2 11 5° 16 4 TS202 TKY06F FSVJC2016R/L-08S VCMT 080200 16 180 36 2 15 5° 20 5 TS202 TKY06F FSVJB2520R/L-11S VBET VBGT VBMT 110300 20 200 37.5 2 19 5° 25 5 TS255 TKY08F FSVJB3025R/L-11S 110300 25 250 45 3.5 23.4 5° 30 5 TS255 TKY08F Момент затяжки (N м) TS202=0.6, TS255=1.0 РЕКОМЕНДУЕМЫЕ РЕЖИМ1 I'J Е Р Ы 1АНИЯ Обрабатываемый Режим Стружколом Покрытие Скорость резания (м/мин) l/d < 3 (Стальной хвостовик) l/d < 6 (Твёрдосплавный хвостовик) l/d = 4-5 (Стальной хвостовик) l/d = 7-8 (Твёрдосплавный хвостовик) материал резания Рекомендации Подача (мм/об) Глубина резания (мм) Подача (мм/об) Глубина резания (мм) P Финишная FV NX2525 170 (120-220) 0.10 (0.05 -0.15) - 0.5 0.10 (0.05 -0.15) - 0.5 Малоуглеродистая сталь Чистовая SV NX3035 150 (100 - 200) 0.20 (0.10 -0.25) -1.0 0.15 (0.05 -0.20) -1.0 x NX2525 160 (110 - 210) 0.20 (0.10 -0.25) -1.0 0.15 (0.05 -0.20) -1.0 СО г 0 8 Получистовая MV NX3035 140 (90 -190) 0.25 (0.15 -0.35) - 2.0 0.20 (0.15 -0.25) -1.5 x NX2525 150 (100 - 200) 0.25 (0.15 -0.35) - 2.0 0.20 (0.15 -0.25) -1.5 Финишная FV VP15TF 140 (90 -190) 0.10 (0.05 -0.15) - 0.5 0.10 (0.05 -0.15) - 0.5 x NX2525 130 (80 -180) 0.10 (0.05 -0.15) - 0.5 0.10 (0.05 -0.15) - 0.5 Углеродистая сталь Легированная сталь 180-350HB Чистовая SV UE6020 140 (90 -190) 0.20 (0.10 -0.25) -1.0 0.15 (0.05 -0.20) -1.0 x NX3035 110 (60 -160) 0.20 (0.10 -0.25) -1.0 0.15 (0.05 -0.20) -1.0 Получистовая MV UE6020 130 (80 -180) 0.25 (0.15 -0.35) - 2.0 0.20 (0.15 -0.25) -1.5 x NX3035 100 (60 -150) 0.25 (0.15 -0.35) - 2.0 0.20 (0.15 -0.25) -1.5 M Финишная FV VP15TF 150 (110 -190) 0.10 (0.05 -0.15) - 0.5 0.10 (0.05 -0.15) .5 О - Нержавеющая сталь <200HB Чистовая SV US735 125 (85-165) 0.20 (0.10 -0.25) -1.0 0.15 (0.05 -0.20) -1.0 x VP15TF 130 (90 -170) 0.20 (0.10 -0.25) -1.0 0.15 (0.05 -0.20) -1.0 Получистовая MV US735 105 (70 -135) 0.20 (0.15 -0.25) - 2.0 0.20 (0.15 -0.25) -1.0 x VP15TF 120 (80-160) 0.20 (0.15 -0.25) - 2.0 0.20 (0.15 -0.25) -1.0 K Чугун Предел прочности < 350МПа Финишная F, FS HTi10 130 (90 -160) 0.15 (0.10 -0.20) - 0.5 0.15 (0.10 -0.20) .5 О - Получистовая MV VP15TF 90 (60-120) 0.20 (0.15 -0.25) - 2.0 0.20 (0.15 -0.25) -1.5 N Алюминиевые сплавы Финишная F, FS HTi10 300 (200 - 400) 0.10 (0.05 -0.15) - 0.5 0.10 (0.05 -0.15) .5 О - Плоский верх MD220 200 (150 - 250) 0.10 (0.05 -0.15) - 2.0 0.10 (0.05 -0.15) -1.0 H Термообработанные стали 35-65HRC Финишная Плоский верх MB825 100 (80 - 200) 0.10 (0.05 -0.15) - 0.15 0.10 (0.05 -0.15) - 0.1 (Примечание 1) При появлении вибрации, уменьшить скорость резания на 30%. (Примечание 2) При использовании типа FSVJ глубина резания должна быть меньше диаметра при вершине пластины. Пластины типа VBOO >-A156 A158 Пластины типа VCOO >A159, A160 КНБ и ПКА пластины >B042, B055 Запасные части >-M001 Краткое руководство по металлообработке на станках >-N001 E013 РАСТАЧИВАНИЕ
