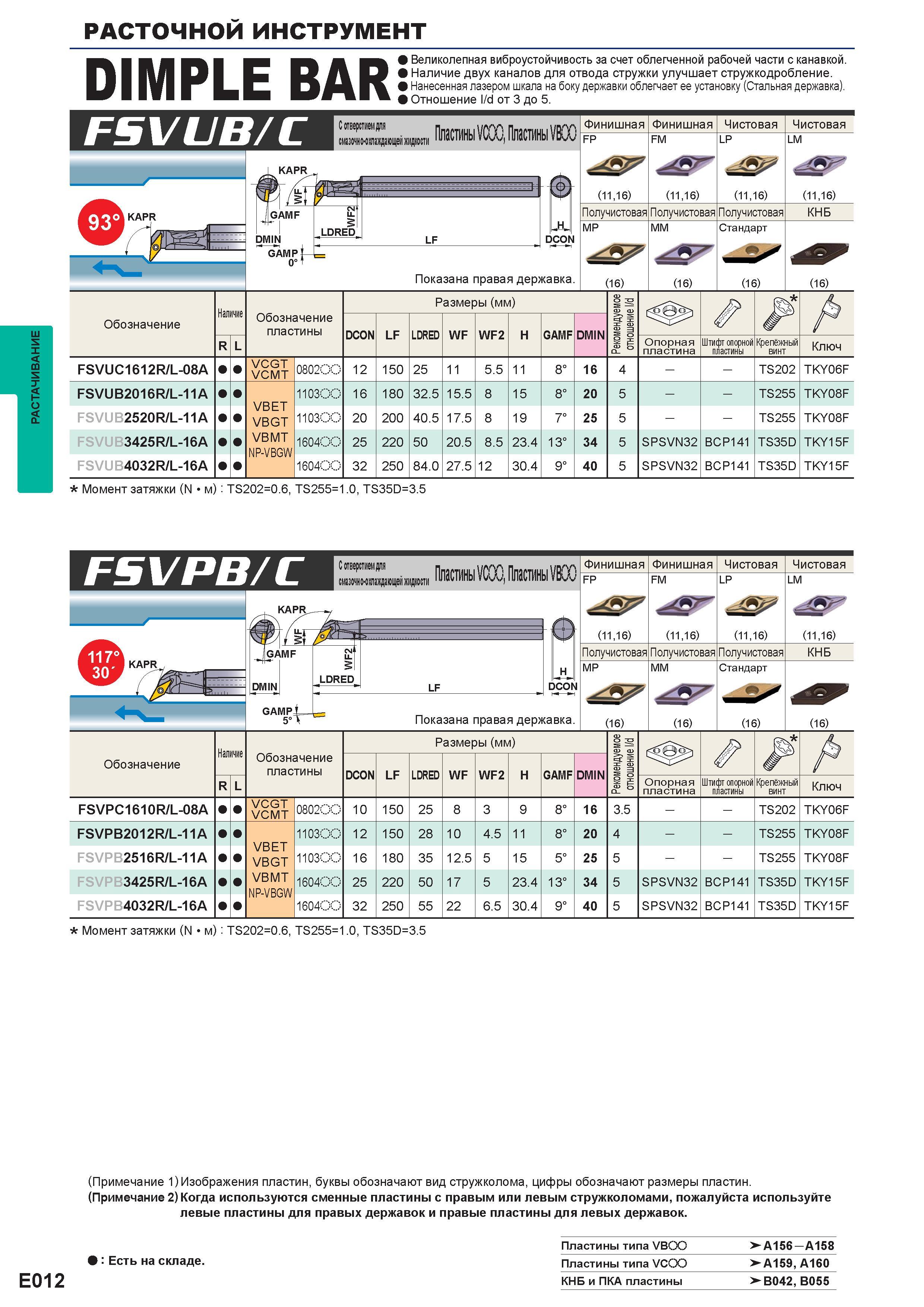

РАСТАЧИВАНИЕ РАСТОЧНОЙ инструмент DIMPLE BAR Великолепная виброустойчивость за счет облегченной рабочей части с канавкой. Наличие двух каналов для отвода стружки улучшает стружкодробление. Нанесенная лазером шкала на боку державки облегчает ее установку (Стальная державка). Отношение l/d от 3 до 5. FSVUB/C смазочно-охлаждающей жидкости Пластины V Пластины VBX Показана правая державка. Финишная FP (11,16) Получистовая MP (16) Финишная FM (11,16) Получистовая MM 4&Т (16) Чистовая LP (11,16) Получистовая Стандарт (16) Чистовая LM (11,16) КНБ (16) Наличие Размеры (мм) Рекомендуемое отношение l/d Обозначение Обозначение пластины DCON LF LDRED WF WF2 H GAMF DMIN г R L Опорная пластина Штифт опорной пластины Крепёжный винт Ключ FSVUC1612R/L-08A VCGT VCMT 080200 12 150 25 11 5.5 11 8° 16 4 - - TS202 TKY06F FSVUB2016R/L-11A VBET VBGT 110300 16 180 32.5 15.5 8 15 8° 20 5 - - TS255 TKY08F FSVUB2520R/L-11A 110300 20 200 40.5 17.5 8 19 7° 25 5 - - TS255 TKY08F FSVUB3425R/L-16A VBMT NP-VBGW 160400 25 220 50 20.5 8.5 23.4 13° 34 5 SPSVN32 BCP141 TS35D TKY15F FSVUB4032R/L-16A 160400 32 250 84.0 27.5 12 30.4 9° 40 5 SPSVN32 BCP141 TS35D TKY15F Моментзатяжки (N м) TS202=0.6, TS255=1.0, TS35D=3.5 FSVPB/C смазочно-охлаждающей жидкости Пластины Щ, Пластины VB00 KAPR GAIMP Показана правая державка. Финишная Финишная Чистовая Чистовая FP FM LP LM (11,16) (11,16) (11,16) (11,16) Получистовая КНБ MP MM Стандарт (16) (16) (16) (16) Наличие Размеры (мм) Рекомендуемое отношение l/d ✓ Обозначение Обозначение пластины DCON LF LDRED WF WF2 H GAMF DMIN г R L Опорная пластина Штифт опорной пластины Крепёжный винт Ключ FSVPC1610R/L-08A VCGT VCMT 080200 10 150 25 8 3 9 8° 16 3.5 - - TS202 TKY06F FSVPB2012R/L-11A VBET VBGT 110300 12 150 28 10 4.5 11 8° 20 4 - - TS255 TKY08F FSVPB2516R/L-11A 110300 16 180 35 12.5 5 15 5° 25 5 - - TS255 TKY08F FSVPB3425R/L-16A VBMT NP-VBGW 160400 25 220 50 17 5 23.4 13° 34 5 SPSVN32 BCP141 TS35D TKY15F FSVPB4032R/L-16A 160400 32 250 55 22 6.5 30.4 9° 40 5 SPSVN32 BCP141 TS35D TKY15F Моментзатяжки (N м) TS202=0.6, TS255=1.0, TS35D=3.5 (Примечание 1) Изображения пластин, буквы обозначают вид стружколома, цифры обозначают размеры пластин. (Примечание 2) Когда используются сменные пластины с правым или левым стружколомами, пожалуйста используйте левые пластины для правых державок и правые пластины для левых державок. Пластины типа VBOO >-A156 A158 Есть на складе. Пластины типа VCOO >-A159, A160 E012 КНБ и ПКА пластины >-B042, B055
