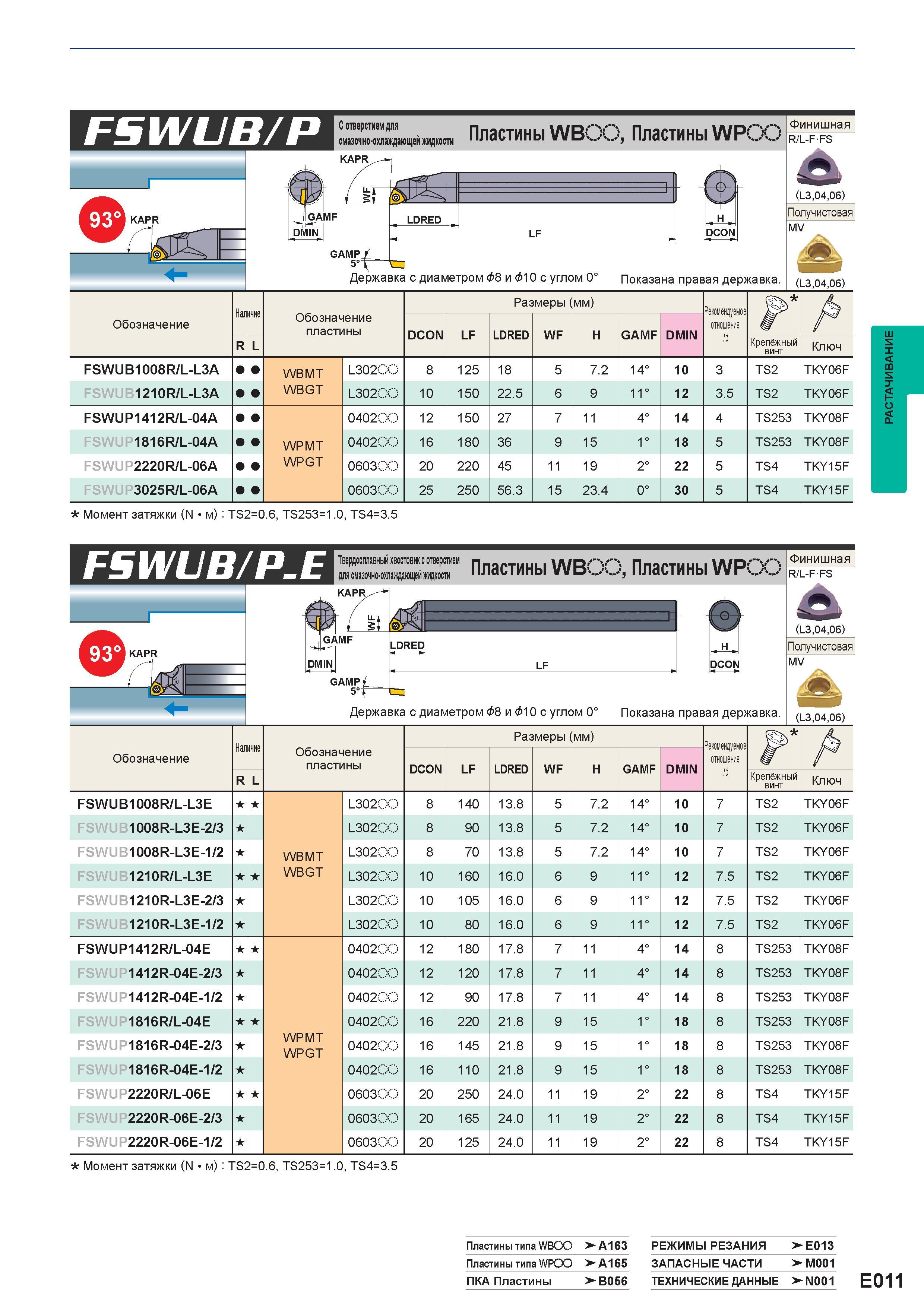

FSWUB/P С отверстием для смазочно-охлаждающей жидкости KAPR„ Пластины WBOO, Пластины WPOO 93° KAPR IlGAMF DMIN LDRED LF H DCON Державка с диаметром &8и &10с углом 0° Показана правая державка. Финишная R/L-FFS (L3,04,06) Получистовая (L3,04,06) Обозначение Наличие Обозначение пластины Размеры (мм) Рекомендуемое отношение l/d J DCON LF LDRED WF H GAMF DMIN R L Крепёжный винт Ключ FSWUB1008R/L-L3A WBMT L30200 8 125 18 5 7.2 14° 10 3 TS2 TKY06F FSWUB1210R/L-L3A WBGT L30200 10 150 22.5 6 9 11° 12 3.5 TS2 TKY06F FSWUP1412R/L-04A 040200 12 150 27 7 11 4° 14 4 TS253 TKY08F FSWUP1816R/L-04A WPMT 040200 16 180 36 9 15 1° 18 5 TS253 TKY08F FSWUP2220R/L-06A WPGT 060300 20 220 45 11 19 2° 22 5 TS4 TKY15F FSWUP3025R/L-06A 060300 25 250 56.3 15 23.4 0° 30 5 TS4 TKY15F Момент затяжки (N м) TS2=0.6, TS253=1.0, TS4=3.5 FSWUB/P.E 93° KAPR Твердосплавный хвостовик с отверстием для смазочно-охлаждающей жидкости KAPR Пластины WBOO, Пластины WPOC H DCON Державка с диаметром &8 и &10 с углом 0° Показана правая державка. Финишная R/L-FFS (L3,04,06) Получистовая MV А (L3,04,06) Обозначение Наличие Обозначение пластины Размеры (мм) Рекомендуемое отношение l/d DCON LF LDRED WF H GAMF DMIN R L Крепёжный винт Ключ FSWUB1008R/L-L3E L30200 8 140 13.8 5 7.2 14° 10 7 TS2 TKY06F FSWUB1008R-L3E-2/3 L30200 8 90 13.8 5 7.2 14° 10 7 TS2 TKY06F FSWUB1008R-L3E-1/2 WBMT L30200 8 70 13.8 5 7.2 14° 10 7 TS2 TKY06F FSWUB1210R/L-L3E WBGT L30200 10 160 16.0 6 9 11° 12 7.5 TS2 TKY06F FSWUB1210R-L3E-2/3 L30200 10 105 16.0 6 9 11° 12 7.5 TS2 TKY06F FSWUB1210R-L3E-1/2 L30200 10 80 16.0 6 9 11° 12 7.5 TS2 TKY06F FSWUP1412R/L-04E 040200 12 180 17.8 7 11 4° 14 8 TS253 TKY08F FSWUP1412R-04E-2/3 040200 12 120 17.8 7 11 4° 14 8 TS253 TKY08F FSWUP1412R-04E-1/2 040200 12 90 17.8 7 11 4° 14 8 TS253 TKY08F FSWUP1816R/L-04E 040200 16 220 21.8 9 15 1° 18 8 TS253 TKY08F FSWUP1816R-04E-2/3 WPMT WPGT 040200 16 145 21.8 9 15 1° 18 8 TS253 TKY08F FSWUP1816R-04E-1/2 040200 16 110 21.8 9 15 1° 18 8 TS253 TKY08F FSWUP2220R/L-06E 060300 20 250 24.0 11 19 2° 22 8 TS4 TKY15F FSWUP2220R-06E-2/3 060300 20 165 24.0 11 19 2° 22 8 TS4 TKY15F FSWUP2220R-06E-1/2 060300 20 125 24.0 11 19 2° 22 8 TS4 TKY15F Момент затяжки (N м) TS2=0.6, TS253=1.0, TS4=3.5 Пластины типа WBOO >-A163 Режимы резания >-E013 Пластины типа WPOO >-A165 Запасные части >>M001 ПКА Пластины >-B056 Краткое руководство по металлообработке на станках >-N001 E011 РАСТАЧИВАНИЕ
