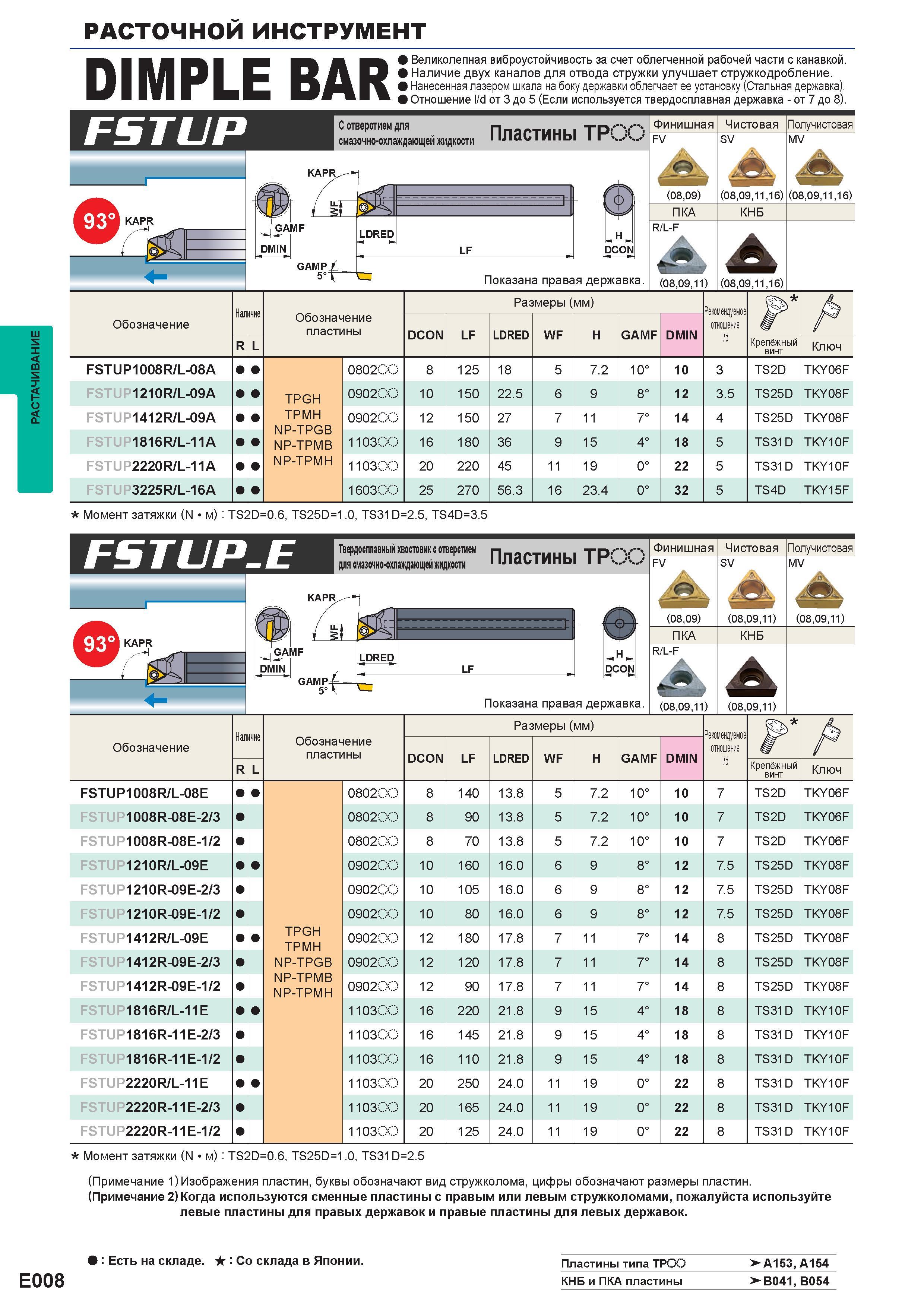

РАСТАЧИВАНИЕ E008 РАСТОЧНОЙ инструмент DIMPLE BAR Великолепная виброустойчивость за счет облегченной рабочей части с канавкой. Наличие двух каналов для отвода стружки улучшает стружкодробление. Нанесенная лазером шкала на боку державки облегчает ее установку (Стальная державка). Отношение l/d от 3 до 5 (Если используется твердосплавная державка - от 7 до 8). FSTUP С отверстием для смазочно-охлаждающей жидкости Пластины TPOO 93° KAPR KAPR, IlGAMF DMIN LDRED LF (&) H DCON Показана правая державка. Финишная FV (08,09) ПКА R/L-F (08,09,11) Чистовая SV (08,09,11,16) КНБ (08,09,11,16) Получистовая MV (08,09,11,16) Наличие Размеры (мм) Рекомендуемое отношение l/d Jp> Обозначение Обозначение пластины DCON LF LDRED WF H GAMF DMIN г г R L Крепёжный винт Ключ FSTUP1008R/L-08A 080200 8 125 18 5 7.2 10° 10 3 TS2D TKY06F FSTUP1210R/L-09A TPGH 090200 10 150 22.5 6 9 8° 12 3.5 TS25D TKY08F FSTUP1412R/L-09A TPMH NP-TPGB NP-TPMB 090200 12 150 27 7 11 7° 14 4 TS25D TKY08F FSTUP1816R/L-11A 110300 16 180 36 9 15 4° 18 5 TS31D TKY10F FSTUP2220R/L-11A NP-TPMH 110300 20 220 45 11 19 0° 22 5 TS31D TKY10F FSTUP3225R/L-16A 160300 25 270 56.3 16 23.4 0° 32 5 TS4D TKY15F Момент затяжки (N м) TS2D=0.6, TS25D=1.0, TS31D=2.5, TS4D=3.5 FSTUP.E для смазочно-охлаждающей жидкости Пластины TPOO Г 93° KAPR KAPR JWl JjGAMF DMIN ii LDRED LF Й DCON Показана правая державка. Финишная Чистовая Получистовая FV .JgL, SV А MV А (08,09) (08,09,11) (08,09,11) ПКА КНБ R/L-F & & (08,09,11) (08,09,11) Наличие Размеры (мм) Рекомендуемое отношение l/d jp> А Обозначение Обозначение пластины DCON LF LDRED WF H GAMF DMIN w R L Крепёжный винт Ключ FSTUP1008R/L-08E 080200 8 140 13.8 5 7.2 10° 10 7 TS2D TKY06F FSTUP1008R-08E-2/3 080200 8 90 13.8 5 7.2 10° 10 7 TS2D TKY06F FSTUP1008R-08E-1/2 080200 8 70 13.8 5 7.2 10° 10 7 TS2D TKY06F FSTUP1210R/L-09E 090200 10 160 16.0 6 9 8° 12 7.5 TS25D TKY08F FSTUP1210R-09E-2/3 090200 10 105 16.0 6 9 8° 12 7.5 TS25D TKY08F FSTUP1210R-09E-1/2 090200 10 80 16.0 6 9 8° 12 7.5 TS25D TKY08F FSTUP1412R/L-09E TPGH TPMH 090200 12 180 17.8 7 11 7° 14 8 TS25D TKY08F FSTUP1412R-09E-2/3 NP-TPGB 090200 12 120 17.8 7 11 7° 14 8 TS25D TKY08F FSTUP1412R-09E-1/2 NP-TPMB NP-TPMH 090200 12 90 17.8 7 11 7° 14 8 TS25D TKY08F FSTUP1816R/L-11E 110300 16 220 21.8 9 15 4° 18 8 TS31D TKY10F FSTUP1816R-11E-2/3 110300 16 145 21.8 9 15 4° 18 8 TS31D TKY10F FSTUP1816R-11E-1/2 110300 16 110 21.8 9 15 4° 18 8 TS31D TKY10F FSTUP2220R/L-11E 110300 20 250 24.0 11 19 0° 22 8 TS31D TKY10F FSTUP2220R-11E-2/3 110300 20 165 24.0 11 19 0° 22 8 TS31D TKY10F FSTUP2220R-11E-1/2 110300 20 125 24.0 11 19 0° 22 8 TS31D TKY10F Момент затяжки (N м) TS2D=0.6, TS25D=1.0, TS31D=2.5 (Примечание 1) Изображения пластин, буквы обозначают вид стружколома, цифры обозначают размеры пластин. (Примечание 2) Когда используются сменные пластины с правым или левым стружколомами, пожалуйста левые пластины для правых державок и правые пластины для левых державок. используйте Есть на складе. Со склада в Японии. Пластины типа TPOO >-A153, A154 КНБ и ПКА пластины >-B041, B054
