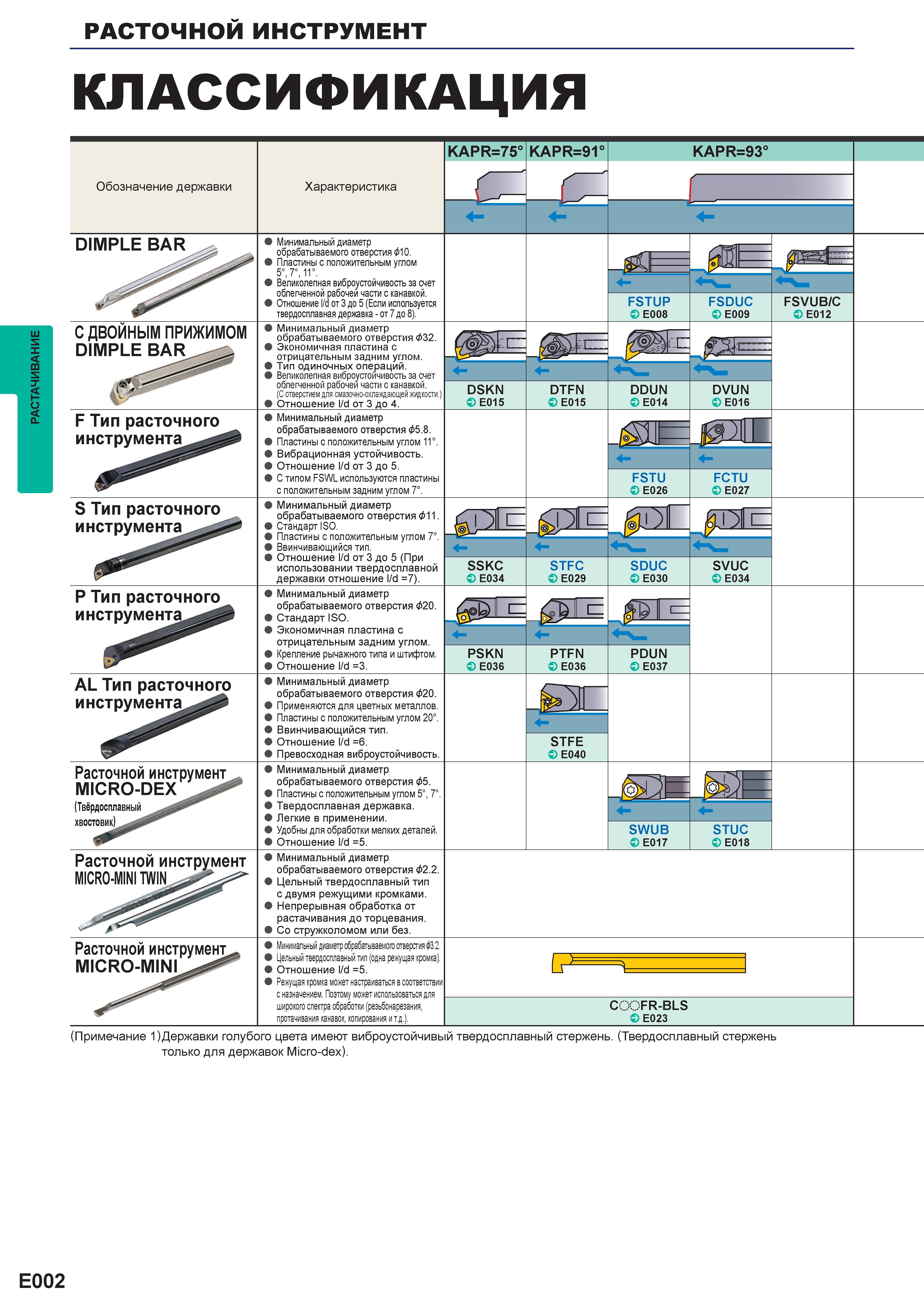

РАСТАЧИВАНИЕ расточной инструмент КЛАССИФИКАЦИЯ Обозначение державки Характеристика KAPR=75° KAPR=91 KAPR=93° DIMPLE BAR Минимальный диаметр обрабатываемого отверстия Ф10. Пластины с положительным углом 5°, 7°, 11°. Великолепная виброустойчивость за счет облегченной рабочей части с канавкой. Отношение l/d от 3 до 5 (Если используется твердосплавная державка - от 7 до 8). FSTUP E008 FSDUC E009 FSVUB/C E012 С ДВОЙНЫМ ПРИЖИМОМ DIMPLE BAR Минимальный диаметр обрабатываемого отверстия Ф32. Экономичная пластина с отрицательным задним углом. Тип одиночных операций. > Великолепная виброустойчивость за счет облегченной рабочей части с канавкой. (С отверстием для смазочно-охлаждающей жидкости.) Отношение l/d от 3 до 4. DSKN E015 DTFN E015 DDUN E014 DVUN E016 F Тип расточного инструмента Минимальный диаметр обрабатываемого отверстия Ф5.8. Пластины с положительным углом 11°. Вибрационная устойчивость. Отношение l/d от 3 до 5. С типом FSWL используются пластины с положительным задним углом 7°. FSTU E026 FCTU E027 S Тип расточного инструмента > Минимальный диаметр обрабатываемого отверстия Ф11. Стандарт ISO. Пластины с положительным углом 7°. Ввинчивающийся тип. Отношение l/d от 3 до 5 (При использовании твердосплавной державки отношение l/d =7). SSKC E034 STFC E029 SDUC E030 SVUC E034 P Тип расточного инструмента Минимальный диаметр обрабатываемого отверстия Ф20. Стандарт ISO. Экономичная пластина с отрицательным задним углом. Крепление рычажного типа и штифтом. Отношение l/d =3. PSKN E036 PTFN E036 PDUN E037 AL Тип расточного инструмента Минимальный диаметр обрабатываемого отверстия Ф20. Применяются для цветных металлов. Пластины с положительным углом 20°. Ввинчивающийся тип. Отношение l/d =6. Превосходная виброустойчивость. STFE E040 Расточной инструмент MICRO-DEX (Твёрдосплавный хвостовик) Минимальный диаметр обрабатываемого отверстия Ф5. Пластины с положительным углом 5°, 7°. Твердосплавная державка. Легкие в применении. Удобны для обработки мелких деталей. Отношение l/d =5. SWUB E017 STUC E018 Расточной инструмент MICRO-MINI TWIN Минимальный диаметр обрабатываемого отверстия Ф2.2. Цельный твердосплавный тип с двумя режущими кромками. Непрерывная обработка от растачивания до торцевания. Со стружколомом или без. Расточной инструмент MICRO-MINI Цельный твердосплавный тип (одна режущая кромка). Отношение l/d =5. Режущая кромка может настраиваться в соответствии с назначением. Поэтому может использоваться для широкого спектра обработки (резьбонарезания, протачивания канавок, копирования и т.д.). CQQFR-BLS E023 (Примечание 1)Державки голубого цвета имеют виброустойчивый твердосплавный стержень. (Твердосплавный стержень только для державок Micro-dex). E002
