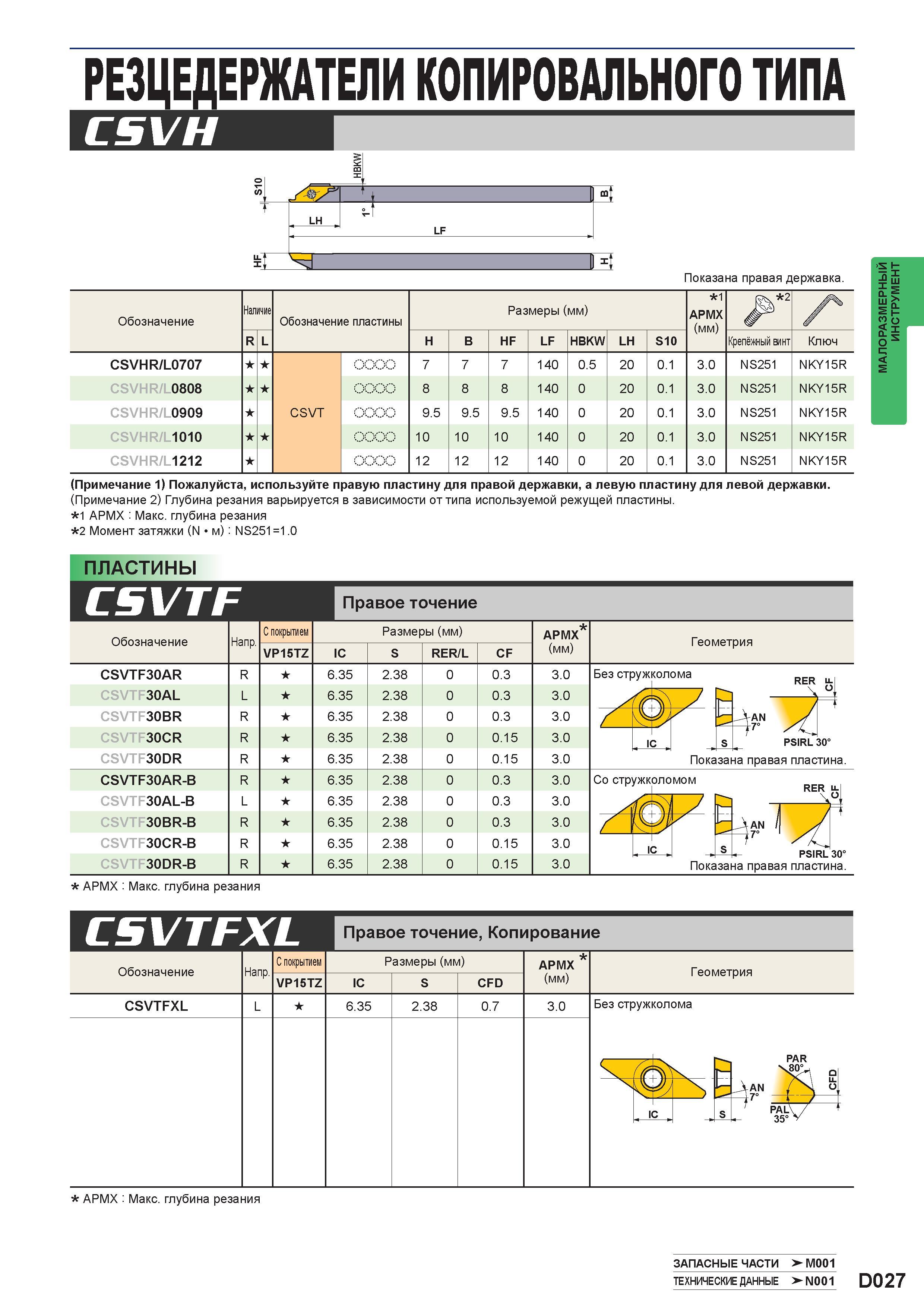

РЕЗЦЕДЕРЖАТЕЛИ КОПИРОВАЛЬНОГО ТИПА CSVH LH ТЕ LF Показана правая державка. Обозначение Наличие Обозначение пластины Размеры (мм) 1 APMX (мм) J 2 R L H B HF LF HBKW LH S10 Крепёжный винт Ключ CSVHR/L0707 7 7 7 140 0.5 20 0.1 3.0 NS251 NKY15R CSVHR/L0808 8 8 8 140 0 20 0.1 3.0 NS251 NKY15R CSVHR/L0909 CSVT 9.5 9.5 9.5 140 0 20 0.1 3.0 NS251 NKY15R CSVHR/L1010 10 10 10 140 0 20 0.1 3.0 NS251 NKY15R CSVHR/L1212 12 12 12 140 0 20 0.1 3.0 NS251 NKY15R (Примечание 1) Пожалуйста, используйте правую пластину для правой державки, а левую пластину для левой державки. (Примечание 2) Глубина резания варьируется в зависимости от типа используемой режущей пластины. 1 APMX Макс. глубина резания 2 Момент затяжки (N м): NS251=1.0 Пластины сменные CSVTF Правое точение Обозначение Напр. С покрытием VP15TZ IC Размеры (мм) S RER/L CF APMX (мм) Геометрия CSVTF30AR CSVTF30AL CSVTF30BR CSVTF30CR CSVTF30DR 6.35 6.35 6.35 6.35 6.35 2.38 2.38 2.38 2.38 2.38 0.3 0.3 0.3 0.15 0.15 3.0 3.0 3.0 3.0 3.0 Без стружколома PSIRL 30° Показана правая пластина. CSVTF30AR-B CSVTF30AL-B CSVTF30BR-B CSVTF30CR-B CSVTF30DR-B 6.35 6.35 6.35 6.35 6.35 2.38 2.38 2.38 2.38 2.38 0.3 0.3 0.3 0.15 0.15 3.0 3.0 3.0 3.0 3.0 Со стружколомом PSIRL 30° Показана правая пластина. APMX Макс. глубина резания CSVTFXL Правое точение, Копирование Запасные части > M001 Краткое руководство по металлообработке на станках >-N001 D027 МАЛОРАЗМЕРНЫЙ ИНСТРУМЕНТ
