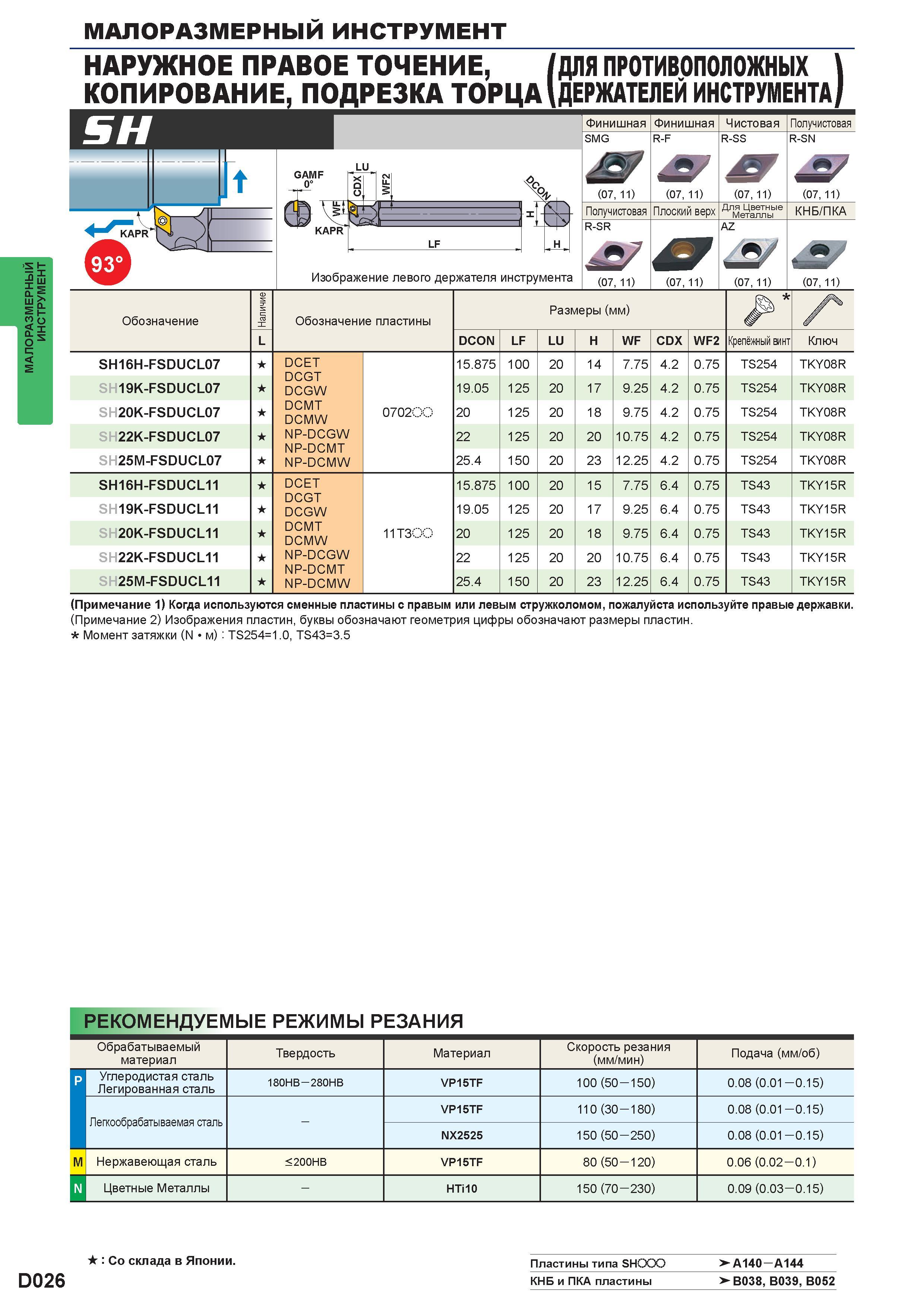

МАЛОРАЗМЕРНЫЙ ИНСТРУМЕНТ D026 МАЛОРАЗМЕРНЫЙ инструмент НАРУЖНОЕ ПРАВОЕ ТОЧЕНИЕ, /ДЛЯ ПРОТИВОПОЛОЖНЫХ \ КОПИРОВАНИЕ, ПОДРЕЗКА ТОРЦА ДЕРЖАТЕЛЕЙ ИНСТРУМЕНТА/ SH GAMF 0° LU х Q о KAPR LF Изображение левого держателя инструмента Финишная SMG (07, 11) Получистовая R-SR (07, 11) Финишная R-F (07, 11) Плоский верх (07, 11) Чистовая R-SS (07, 11) Для Цветные Металлы AZ (07, 11) Получистовая R-SN (07, 11) КНБ/ПКА (07, 11) Обозначение Наличие Обозначение пластины Размеры (мм) X" L DCON LF LU H WF CDX WF2 Крепёжный винт Ключ SH16H-FSDUCL07 s DCET DCGT DCGW 15.875 100 20 14 7.75 4.2 0.75 TS254 TKY08R SH19K-FSDUCL07 s 19.05 125 20 17 9.25 4.2 0.75 TS254 TKY08R SH20K-FSDUCL07 s DCMT DCMW 070200 20 125 20 18 9.75 4.2 0.75 TS254 TKY08R SH22K-FSDUCL07 s NP-DCGW NP-DCMT NP-DCMW 22 125 20 20 10.75 4.2 0.75 TS254 TKY08R SH25M-FSDUCL07 s 25.4 150 20 23 12.25 4.2 0.75 TS254 TKY08R SH16H-FSDUCL11 s DCET DCGT DCGW 15.875 100 20 15 7.75 6.4 0.75 TS43 TKY15R SH19K-FSDUCL11 s 19.05 125 20 17 9.25 6.4 0.75 TS43 TKY15R SH20K-FSDUCL11 s DCMT DCMW 11T300 20 125 20 18 9.75 6.4 0.75 TS43 TKY15R SH22K-FSDUCL11 s NP-DCGW NP-DCMT NP-DCMW 22 125 20 20 10.75 6.4 0.75 TS43 TKY15R SH25M-FSDUCL11 s 25.4 150 20 23 12.25 6.4 0.75 TS43 TKY15R (Примечание 1) Когда используются сменные пластины с правым или левым стружколомом, пожалуйста используйте правые державки. (Примечание 2) Изображения пластин, буквы обозначают геометрия цифры обозначают размеры пластин. Момент затяжки (N м) TS254=1.0, TS43=3.5 Рекомендуемые режимы резания Обрабатываемый материал Твердость Материал Скорость резания (мм/мин) Подача (мм/об) p Углеродистая сталь Легированная сталь 180HB - 280HB VP15TF 100 (50 -150) 0.08 (0.01 -0.15) Легкообрабатываемая сталь VP15TF 110 (30 -180) 0.08 (0.01 -0.15) NX2525 150 (50 - 250) 0.08 (0.01 -0.15) M Нержавеющая сталь <200HB VP15TF 80 (50 -120) 0.06 (0.02-0.1) N Цветные Металлы - HTi10 150 (70 - 230) 0.09 (0.03-0.15) С° склада в Японии. Пластины типа SH O >-A140 A144 КНБ и ПКА пластины >- B038, B039, B052
