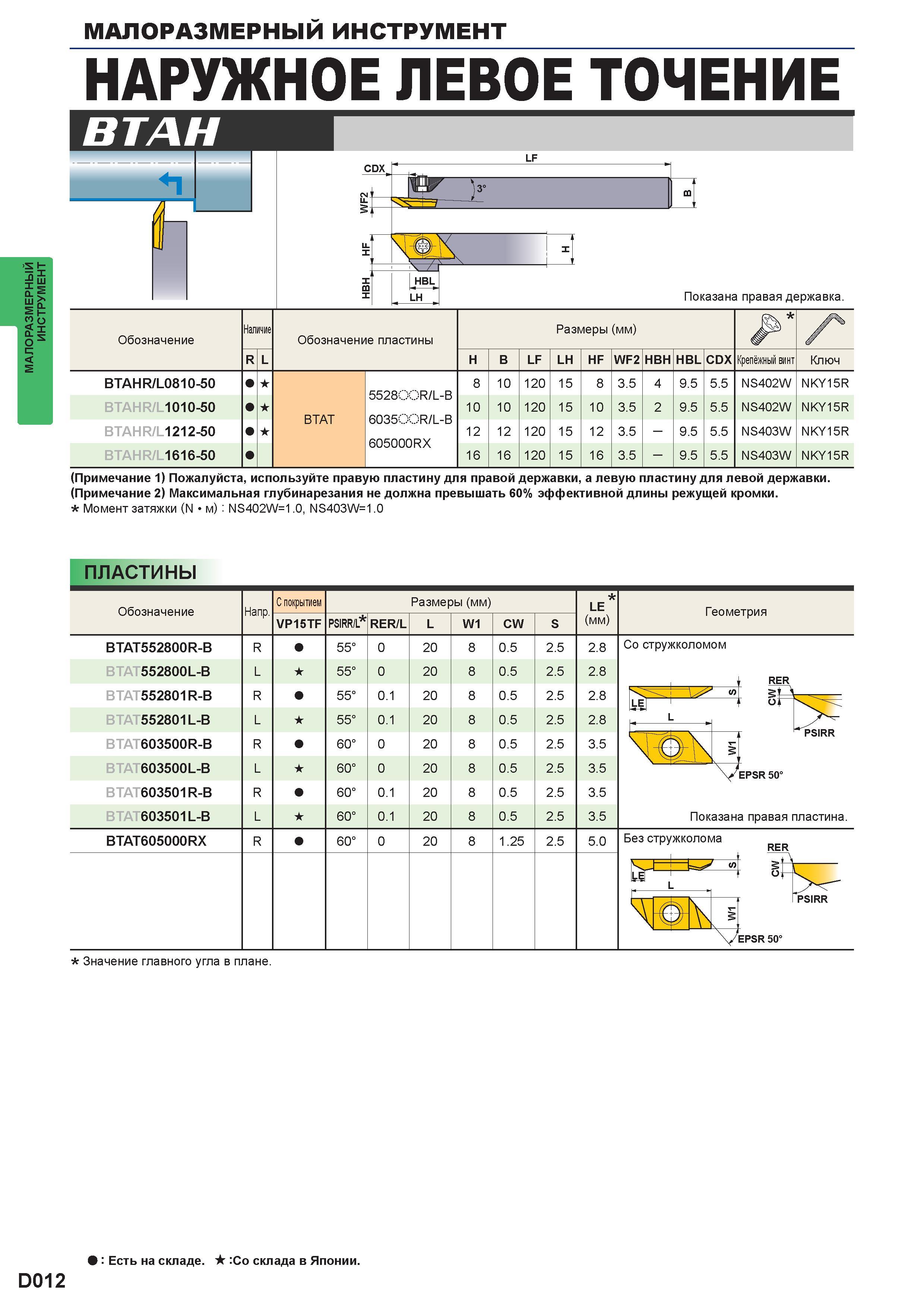

МАЛОРАЗМЕРНЫЙ ИНСТРУМЕНТ МАЛОРАЗМЕРНЫЙ инструмент НАРУЖНОЕ ЛЕВОЕ ТОЧЕНИЕ BTAH 7 CDX LF LHBL LH Показана правая державка. Обозначение Наличие Обозначение пластины Размеры (мм) R L H B LF LH HF WF2 HBH HBL CDX Крепёжный винт Ключ BTAHR/L0810-50 552800R/L-B 603500R/L-B 605000RX 8 10 120 15 8 3.5 4 9.5 5.5 NS402W NKY15R BTAHR/L1010-50 BTAT 10 10 120 15 10 3.5 2 9.5 5.5 NS402W NKY15R BTAHR/L1212-50 12 12 120 15 12 3.5 - 9.5 5.5 NS403W NKY15R BTAHR/L1616-50 16 16 120 15 16 3.5 - 9.5 5.5 NS403W NKY15R (Примечание 1) Пожалуйста, используйте правую пластину для правой державки, а левую пластину для левой державки. (Примечание 2) Максимальная глубинарезания не должна превышать 60% эффективной длины режущей кромки. Момент затяжки (N м) NS402W=1.0, NS403W=1.0 Пластины сменные Обозначение Напр. С покрытием VP15TF PSIRR/L RER/L Размеры (мм) L wi CW S LE (мм) Геометрия BTAT552800R-B BTAT552800L-B BTAT552801R-B BTAT552801L-B BTAT603500R-B BTAT603500L-B BTAT603501R-B BTAT603501L-B 55° 55° 55° 55° 60° 60° 60° 60° 0 0 0.1 0.1 0 0 0.1 0.1 20 20 20 20 20 20 20 20 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.8 2.8 2.8 2.8 3.5 3.5 3.5 3.5 Со стружколомом Показана правая пластина. BTAT605000RX 60° 20 1.25 2.5 5.0 Без стружколома <в LE 1 L V . RER 8 PSIRR /EPSR 50° Значение главного угла в плане. R Есть на складе. :Со склада в Японии. D012
