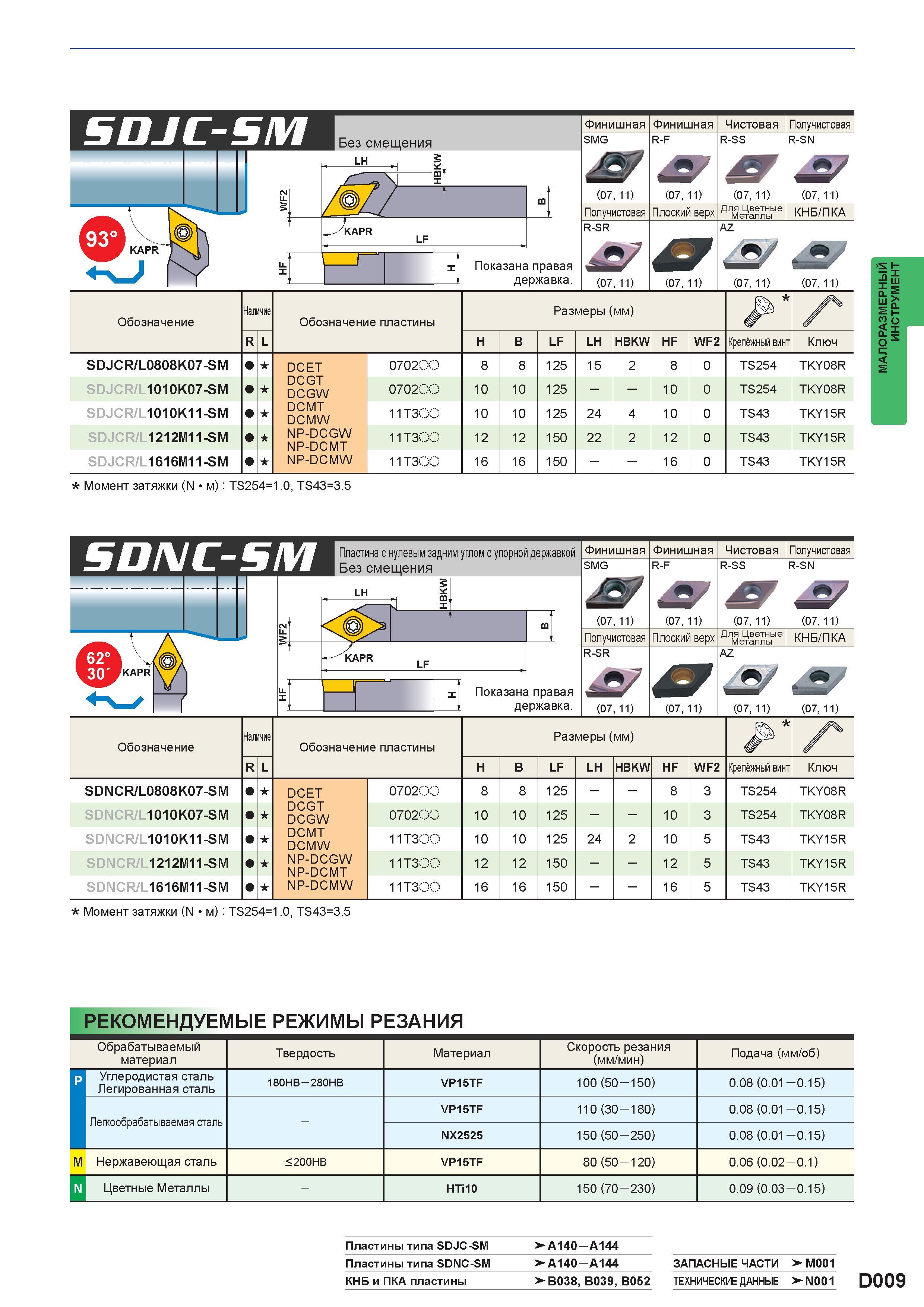

303 Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент Стр.D009

Каталог MITSUBISHI 2016 Станочный режущий инструмент Стр. D009 0303 Lab2u

SDJC-SM Без смещения LH /Г 7 KAPR LF Г- X Показана правая державка. Финишная Финишная Чистовая Получистовая SMG R-F R-SS R-SN & & 2/ (07, 11) (07, 11) (07, 11) (07, 11) Получистовая Плоский верх Для Цветные Металлы КНБ/ПКА R-SR & AZ (07, 11) (07, 11) (07, 11) (07, 11) Обозначение Наличие Обозначение пластины Размеры (мм) R L H B LF LH HBKW HF WF2 Крепёжный винт Ключ SDJCR/L0808K07-SM DCET 070200 8 8 125 15 2 8 0 TS254 TKY08R SDJCR/L1010K07-SM DCGT DCGW 070200 10 10 125 - - 10 0 TS254 TKY08R SDJCR/L1010K11-SM DCMT DCMW 11T300 10 10 125 24 4 10 0 TS43 TKY15R SDJCR/L1212M11-SM NP-DCGW NP-DCMT 11T300 12 12 150 22 2 12 0 TS43 TKY15R SDJCR/L1616M11-SM NP-DCMW 11T300 16 16 150 - - 16 0 TS43 TKY15R Момент затяжки (N м): TS254=1.0, TS43=3.5 SDNC-SM Пластина с нулевым задним углом с упорной державкой Без смещения LH K ml KAPR LF 1 Показана правая державка. Финишная Финишная Чистовая Получистовая SMG R-F R-SS R-SN & т/ (07, 11) (07, 11) (07, 11) (07, 11) Получистовая Плоский верх Для Цветные Металлы КНБ/ПКА R-SR AZ £7 . в/ Ж/ (07, 11) (07, 11) (07, 11) (07, 11) Обозначение Наличие Обозначение пластины Размеры (мм) Z4 R L H B LF LH HBKW HF WF2 Крепёжный винт Ключ SDNCR/L0808K07-SM DCET 070200 8 8 125 - - 8 3 TS254 TKY08R SDNCR/L1010K07-SM DCGT DCGW 070200 10 10 125 - - 10 3 TS254 TKY08R SDNCR/L1010K11-SM DCMT DCMW 11T300 10 10 125 24 2 10 5 TS43 TKY15R SDNCR/L1212M11-SM NP-DCGW NP-DCMT 11T300 12 12 150 - - 12 5 TS43 TKY15R SDNCR/L1616M11-SM NP-DCMW 11T300 16 16 150 - - 16 5 TS43 TKY15R Момент затяжки (N м): TS254=1.0, TS43=3.5 Рекомендуемые режимы резания Обрабатываемый материал Твердость Материал Скорость резания (мм/мин) Подача (мм/об) p Углеродистая сталь Легированная сталь 180HB - 280HB VP15TF 100 (50 -150) 0.08 (0.01 -0.15) Легкообрабатываемая сталь VP15TF 110 (30 -180) 0.08 (0.01 -0.15) NX2525 150 (50 - 250) 0.08 (0.01 -0.15) M Нержавеющая сталь <200HB VP15TF 80 (50 -120) 0.06 (0.02-0.1) N Цветные Металлы - HTi10 150 (70 - 230) 0.09 (0.03-0.15) Пластины типа SDJC-SM Пластины типа SDNC-SM -A140 A144 >-A140 A144 Запасные части >-M001 КНБ и ПКА пластины >-B038, B039, B052 Краткое руководство по металлообработке на станках >-N001 D009 МАЛОРАЗМЕРНЫЙ ИНСТРУМЕНТ
