278 Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент Стр.C022

Каталог MITSUBISHI 2016 Станочный режущий инструмент Стр. C022 0278 Lab2u

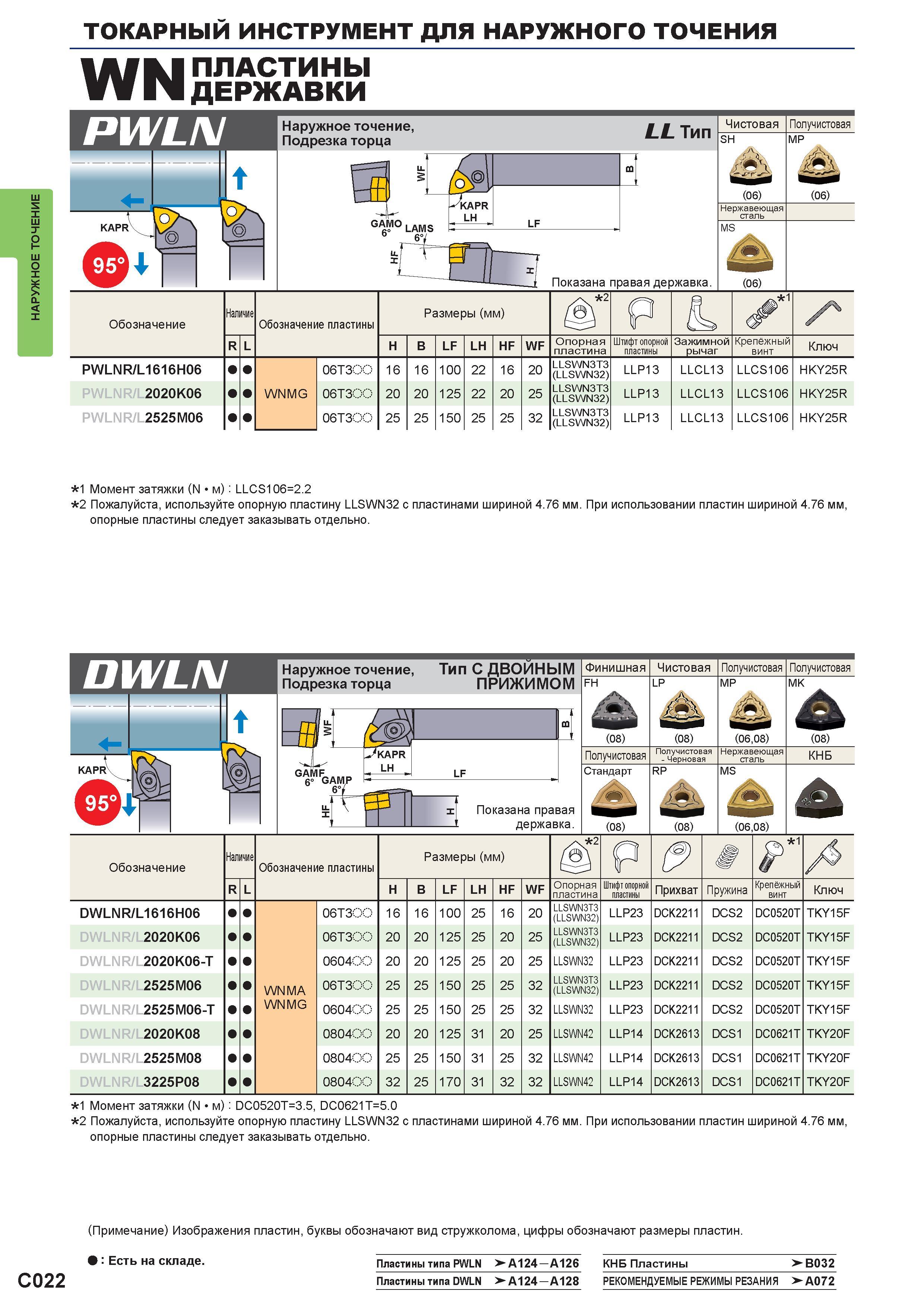

Наружное точение на токарном станке ТОКАРНЫЙ ИНСТРУМЕНТ ДЛЯ НАРУЖНОГО ТОЧЕНИЯ C022 МММ Пластины сменные W ШЧ Державки PWLN Наружное точение, Подрезка торца LL Тип KAPR 9т t Показана правая державка. Чистовая SH S: (06) Нержавеющая сталь MS Получистовая МР Jgj (06) Обозначение Наличие Обозначение пластины Размеры (мм) 2 1&\ Р 1 R L H B LF LH HF WF Опорная пластина Штифт опорной пластины Зажимной рычаг Крепёжный винт Ключ PWLNR/L1616H06 06T300 16 16 100 22 16 20 LLSWN3T3 (LLSWN32) LLP13 LLCL13 LLCS106 HKY25R PWLNR/L2020K06 WNMG 06T300 20 20 125 22 20 25 LLSWN3T3 (LLSWN32) LLP13 LLCL13 LLCS106 HKY25R PWLNR/L2525M06 06T300 25 25 150 25 25 32 LLSWN3T3 (LLSWN32) LLP13 LLCL13 LLCS106 HKY25R 1 Момент затяжки (N м) LLCS106=2.2 2 Пожалуйста, используйте опорную пластину LLSWN32 с пластинами шириной 4.76 мм. При использовании пластин шириной 4.76 мм, опорные пластины следует заказывать отдельно. DWLN Наружное точение, Подрезка торца Тип С ДВОЙНЫМ ПРИЖИМОМ Показана правая державка. Финишная Чистовая Получистовая FH LP МР jlll мк (08) (08) (06,08) (08) Получистовая - Черновая Нержавеющая сталь КНБ Стандарт Шл. RP MS (08) (08) (06,08) Обозн ачение Наличие Обозначение пластины Размеры (мм) /ч 2 Р Г1 А R H B LF LH HF WF Опорная пластина Штифт опорной пластины Прихват Пружина Крепёжный винт Ключ DWLNR/L1616H06 WNMA 06T300 16 16 100 25 16 20 LLSWN3T3 (LLSWN32) LLP23 DCK2211 DCS2 DC0520T TKY15F DWLNR/L2020K06 06T300 20 20 125 25 20 25 LLSWN3T3 (LLSWN32) LLP23 DCK2211 DCS2 DC0520T TKY15F DWLNR/L2020K06-T 060400 20 20 125 25 20 25 LLSWN32 LLP23 DCK2211 DCS2 DC0520T TKY15F DWLNR/L2525M06 06T300 25 25 150 25 25 32 LLSWN3T3 (LLSWN32) LLP23 DCK2211 DCS2 DC0520T TKY15F DWLNR/L2525M06-T WNMG 060400 25 25 150 25 25 32 LLSWN32 LLP23 DCK2211 DCS2 DC0520T TKY15F DWLNR/L2020K08 080400 20 20 125 31 20 25 LLSWN42 LLP14 DCK2613 DCS1 DC0621T TKY20F DWLNR/L2525M08 080400 25 25 150 31 25 32 LLSWN42 LLP14 DCK2613 DCS1 DC0621T TKY20F DWLNR/L3225P08 080400 32 25 170 31 32 32 LLSWN42 LLP14 DCK2613 DCS1 DC0621T TKY20F 1 Момент затяжки (N м) DC0520T=3.5, DC0621T=5.0 2 Пожалуйста, используйте опорную пластину LLSWN32 с пластинами шириной 4.76 мм. При использовании пластин шириной 4.76 мм, опорные пластины следует заказывать отдельно. (Примечание) Изображения пластин, буквы обозначают вид стружколома, цифры обозначают размеры пластин. Есть на складе. Пластины типа PWLN >-A124 -A126 КНБ Пластины >-B032 Пластины типа DWLN >A124 -A128 Рекомендуемые режимы резания >-A072
