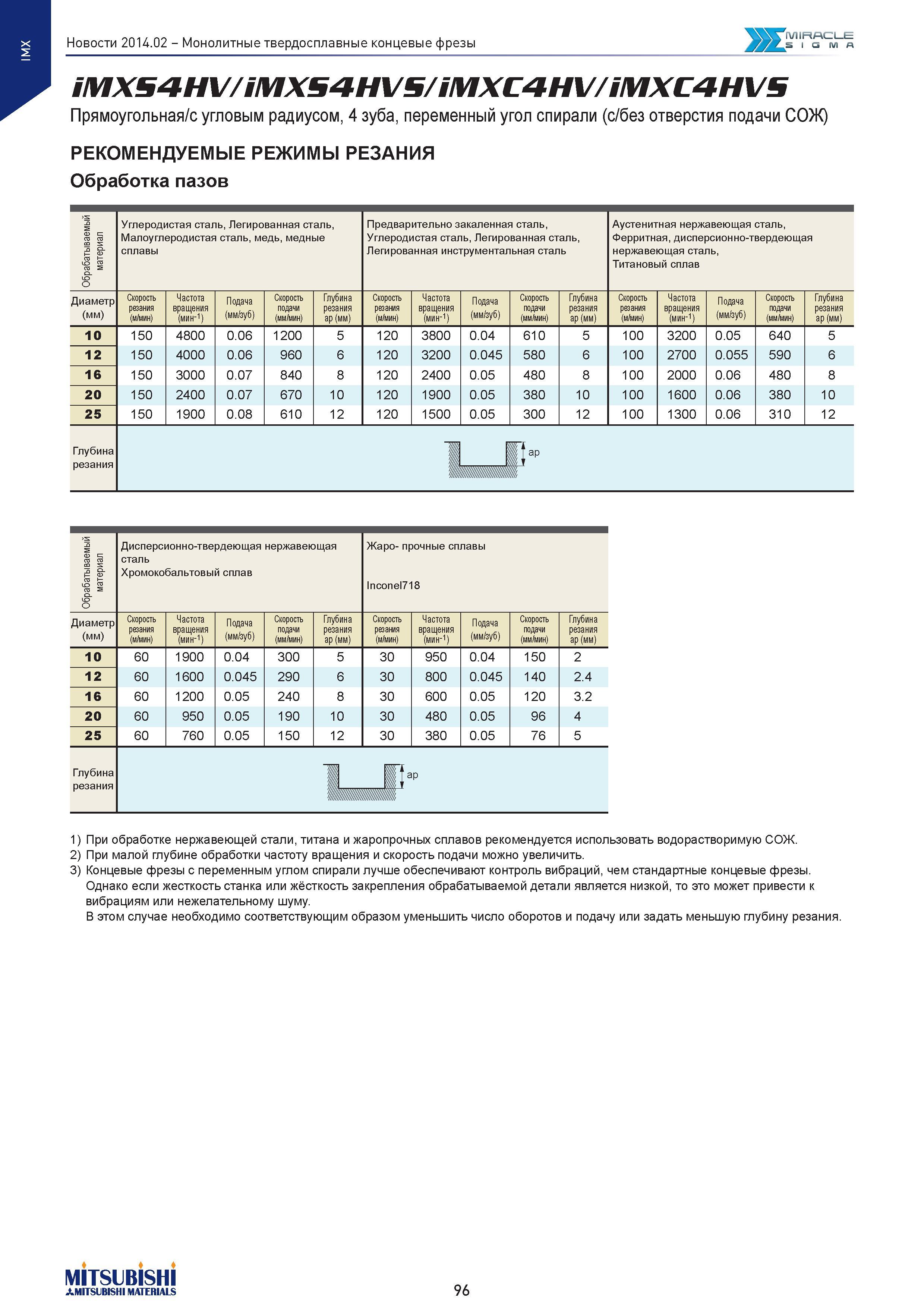

96 Каталог MITSUBISHI 2014 Новый режущий инструмент для металлообработки 14.2 Стр.96

Каталог MITSUBISHI 2014 Новый режущий инструмент 14.2 Стр. 96 0096 Lab2u

xl Монолитные твердосплавные концевые фрезы _ ... .. В iMXS4HV/iMXS4HVS/iMXC4HV/iMXC4HVS Прямоугольная/с угловым радиусом, 4 зуба, переменный угол спирали (с/без отверстия подачи СОЖ) РЕКОМЕНДУЕМЫЕ РЕЖИМЫ РЕЗАНИЯ Обработка пазов Обрабатываемый 1 материал Углеродистая сталь, Легированная сталь, Малоуглеродистая сталь, медь, медные сплавы Предварительно закаленная сталь, Углеродистая сталь, Легированная сталь, Легированная инструментальная сталь Аустенитная нержавеющая сталь, Ферритная, дисперсионно-твердеющая нержавеющая сталь, Титановый сплав Диаметр (мм) Скорость резания (м/мин) Частота вращения (мин-1) Подача (мм/зуб) Скорость подачи (мм/мин) Глубина резания ар (мм) Скорость резания (м/мин) Частота вращения (мин-1) Подача (мм/зуб) Скорость подачи (мм/мин) Глубина резания ар (мм) Скорость резания (м/мин) Частота вращения (мин-1) Подача (мм/зуб) Скорость подачи (мм/мин) Глубина резания ар (мм) 10 150 4800 0.06 1200 5 120 3800 0.04 610 5 100 3200 0.05 640 5 12 150 4000 0.06 960 6 120 3200 0.045 580 6 100 2700 0.055 590 6 16 150 3000 0.07 840 8 120 2400 0.05 480 8 100 2000 0.06 480 8 20 150 2400 0.07 670 10 120 1900 0.05 380 10 100 1600 0.06 380 10 25 150 1900 0.08 610 12 120 1500 0.05 300 12 100 1300 0.06 310 12 Глубина Лар г Обрабатываемый 1 материал Дисперсионно-твердеющая нержавеющая сталь Хромокобальтовый сплав Жаро- прочные сплавы 1псопе1718 Диаметр (мм) Скорость резания (м/мин) Частота вращения (мин-1) Подача (мм/зуб) Скорость подачи (мм/мин) Глубина резания ар (мм) Скорость резания (м/мин) Частота вращения (мин-1) Подача (мм/зуб) Скорость подачи (мм/мин) Глубина резания ар (мм) 10 60 1900 0.04 300 5 30 950 0.04 150 2 12 60 1600 0.045 290 6 30 800 0.045 140 2.4 16 60 1200 0.05 240 8 30 600 0.05 120 3.2 20 60 950 0.05 190 10 30 480 0.05 96 4 25 60 760 0.05 150 12 30 380 0.05 76 5 Глубина резания TLJP" 1) При обработке нержавеющей стали, титана и жаропрочных сплавов рекомендуется использовать водорастворимую СОЖ. 2) При малой глубине обработки частоту вращения и скорость подачи можно увеличить. 3) Концевые фрезы с переменным углом спирали лучше обеспечивают контроль вибраций, чем стандартные концевые фрезы. Однако если жесткость станка или жёсткость закрепления обрабатываемой детали является низкой, то это может привести к вибрациям или нежелательному шуму. В этом случае необходимо соответствующим образом уменьшить число оборотов и подачу или задать меньшую глубину резания. MITSUBISHI AMITSUBISHI MATERIALS 96
