1227 Каталог MITSUBISHI 2010 Режущий инструмент и инструментальные системы Стр.L171

Каталог MITSUBISHI 2010 Режущий инструмент и технологии Стр. L171 1227 Lab2u

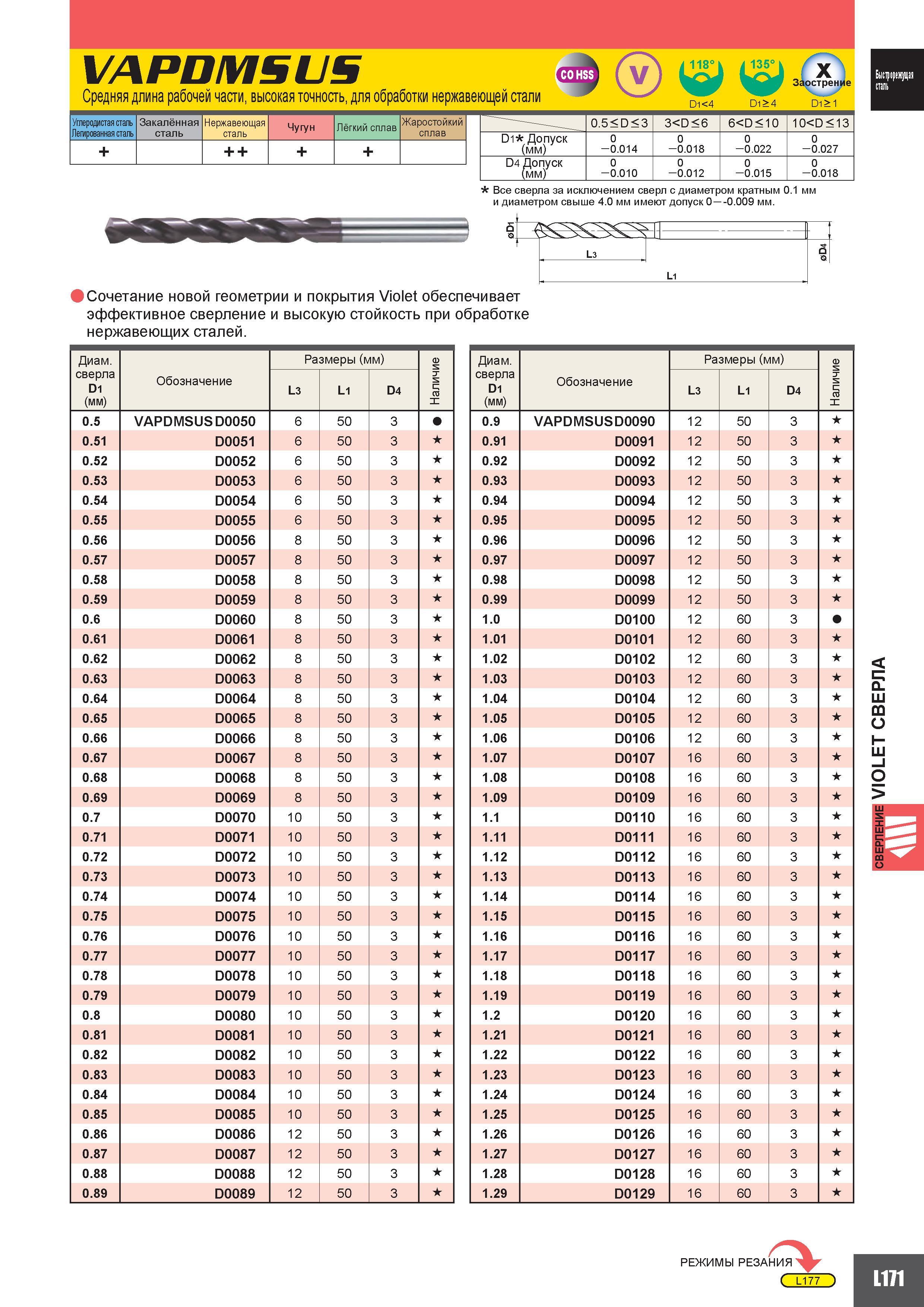

VAPDMSUS Средняя длина рабочей части высокая точность для обработки нержавеющей стали оЦ) Dl4 Di4 Di 1 Углеродистая сталь Легированная сталь Закалённая сталь Нержавеющая сталь Чугун Лёгкий сплав Жаростойкий сплав Di Допуск (мм) 0.5 D 3 0 0.014 3D 6 0 0.018 6D 10 0 0.022 10D 13 0 0.027 D4 Допуск (мм) 0 0.0i0 0 0.012 0 0.015 0 0.018 Все сверла за исключением сверл с диаметром кратным 0.1 мм и диаметром свыше 4.0 мм имеют допуск 0 -0.009 мм. 11 L3 Li a о Сочетание новой геометрии и покрытия Violet обеспечивает эффективное сверление и высокую стойкость при обработке нержавеющих сталей. Диаметр сверла Di (мм) Обозначение Размеры (мм) Н L3 L1 D4 0.5 VAPDMSUS D0050 6 50 3 0.51 D0051 6 50 3 0.52 D0052 6 50 3 0.53 D0053 6 50 3 0.54 D0054 6 50 3 0.55 D0055 6 50 3 0.56 D0056 8 50 3 0.57 D0057 8 50 3 0.58 D0058 8 50 3 0.59 D0059 8 50 3 0.6 D0060 8 50 3 0.61 D0061 8 50 3 0.62 D0062 8 50 3 0.63 D0063 8 50 3 0.64 D0064 8 50 3 0.65 D0065 8 50 3 0.66 D0066 8 50 3 0.67 D0067 8 50 3 0.68 D0068 8 50 3 0.69 D0069 8 50 3 0.7 D0070 10 50 3 0.71 D0071 10 50 3 0.72 D0072 10 50 3 0.73 D0073 10 50 3 0.74 D0074 10 50 3 0.75 D0075 10 50 3 0.76 D0076 10 50 3 0.77 D0077 10 50 3 0.78 D0078 10 50 3 0.79 D0079 10 50 3 0.8 D0080 10 50 3 0.81 D0081 10 50 3 0.82 D0082 10 50 3 0.83 D0083 10 50 3 0.84 D0084 10 50 3 0.85 D0085 10 50 3 0.86 D0086 12 50 3 0.87 D0087 12 50 3 0.88 D0088 12 50 3 0.89 D0089 12 50 3 Диаметр сверла D1 (мм) Обозначение Размеры (мм) S а Н L3 L1 D4 0.9 VAPDMSUS D0090 12 50 3 0.91 D0091 12 50 3 0.92 D0092 12 50 3 0.93 D0093 12 50 3 0.94 D0094 12 50 3 0.95 D0095 12 50 3 0.96 D0096 12 50 3 0.97 D0097 12 50 3 0.98 D0098 12 50 3 0.99 D0099 12 50 3 1.0 D0100 12 60 3 1.01 D0101 12 60 3 1.02 D0102 12 60 3 1.03 D0103 12 60 3 1.04 D0104 12 60 3 1.05 D0105 12 60 3 1.06 D0106 12 60 3 1.07 D0107 16 60 3 1.08 D0108 16 60 3 1.09 D0109 16 60 3 1.1 D0110 16 60 3 1.11 D0111 16 60 3 1.12 D0112 16 60 3 1.13 D0113 16 60 3 1.14 D0114 16 60 3 1.15 D0115 16 60 3 1.16 D0116 16 60 3 1.17 D0117 16 60 3 1.18 D0118 16 60 3 1.19 D0119 16 60 3 1.2 D0120 16 60 3 1.21 D0121 16 60 3 1.22 D0122 16 60 3 1.23 D0123 16 60 3 1.24 D0124 16 60 3 1.25 D0125 16 60 3 1.26 D0126 16 60 3 1.27 D0127 16 60 3 1.28 D0128 16 60 3 1.29 D0129 16 60 3 РЕЖИМЫ РЕЗАНИЯ L171 сверление VIOLET СВЕРЛА
