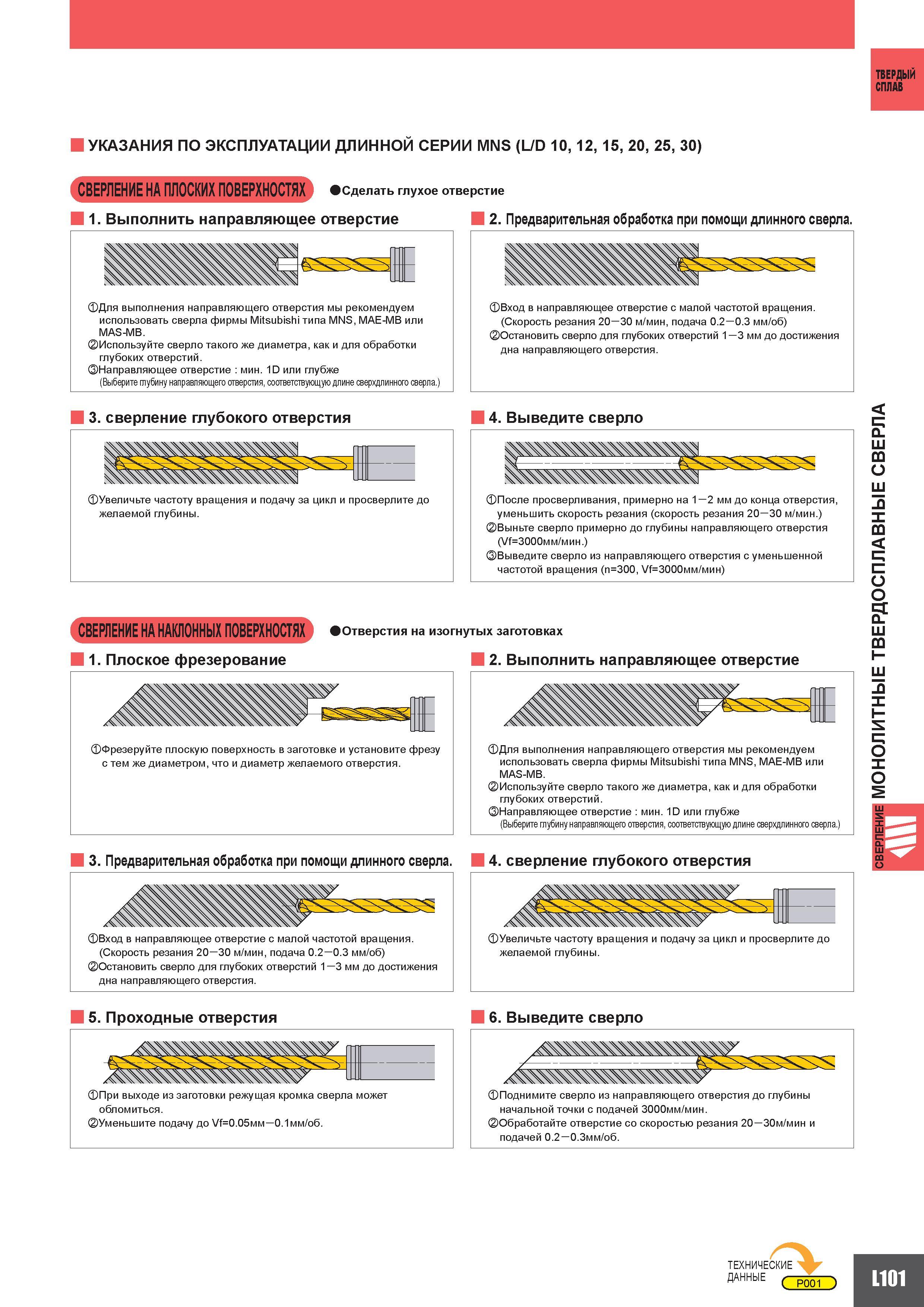

ТВЕРДЫЙ СПЛАВ УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ ДЛИННОЙ СЕРИИ MNS (L D 10 12 15 20 25 30) СВЕРЛЕНИЕ НА ПЛОСКИХ ПОВЕРХНОСТЯХ Сделать глухое отверстие 1. Выполнить направляющее отверстие 2. Предварительная обработка при помощи длинного сверла. Для выполнения направляющего отверстия мы рекомендуем использовать сверла фирмы Mitsubishi типа MNS MAE-MB или MAS-MB. Используйте сверло такого же диаметра как и для обработки глубоких отверстий. Направляющее отверстие мин. 1D или глубже (Выберите глубину направляющего отверстия соответствующую длине сверхдлинного сверла.) Вход в направляющее отверстие с малой частотой вращения. (Скорость резания 20 30 мин подача 0.2 0.3 мм/об) Остановить сверло для глубоких отверстий 1 3 мм до достижения дна направляющего отверстия. 3. сверление глубокого отверстия 4. Выведите сверло После просверливания примерно на 1 2 мм до конца отверстия уменьшить скорость резания (скорость резания 20 30 мин.) Выньте сверло примерно до глубины направляющего отверстия (УТ3000мм/мин.) Выведите сверло из направляющего отверстия с уменьшенной частотой вращения (n300 УТ3000мм/мин) СВЕРЛЕНИЕ НА НАКЛОННЫХ ПОВЕРХНОСТЯХ 1. Плоское фрезерование Отверстия на изогнутых заготовках 2. Выполнить направляющее отверстие Для выполнения направляющего отверстия мы рекомендуем использовать сверла фирмы Mitsubishi типа MNS MAE-MB или MAS-MB. Используйте сверло такого же диаметра как и для обработки глубоких отверстий. Направляющее отверстие мин. 1D или глубже (Выберите глубину направляющего отверстия соответствующую длине сверхдлинного сверла.) 3. Предварительная обработка при помощи длинного сверла. 4. сверление глубокого отверстия Вход в направляющее отверстие с малой частотой вращения. (Скорость резания 20 30 мин подача 0.2 0.3 мм/об) Остановить сверло для глубоких отверстий 1 3 мм до достижения дна направляющего отверстия. 5. Проходные отверстия При выходе из заготовки режущая кромка сверла может обломиться. Уменьшите подачу до УТ0.05мм 0.1 мм/об. Увеличьте частоту вращения и подачу за цикл и просверлите до желаемой глубины. 6. Выведите сверло Поднимите сверло из направляющего отверстия до глубины начальной точки с подачей 3000мм/мин. Обработайте отверстие скоростью резания 20 30м/мин и подачей 0.2 0.3мм/об. ТЕХНИЧЕСКИЕ ДАННЫЕ СКИЕ С P001
