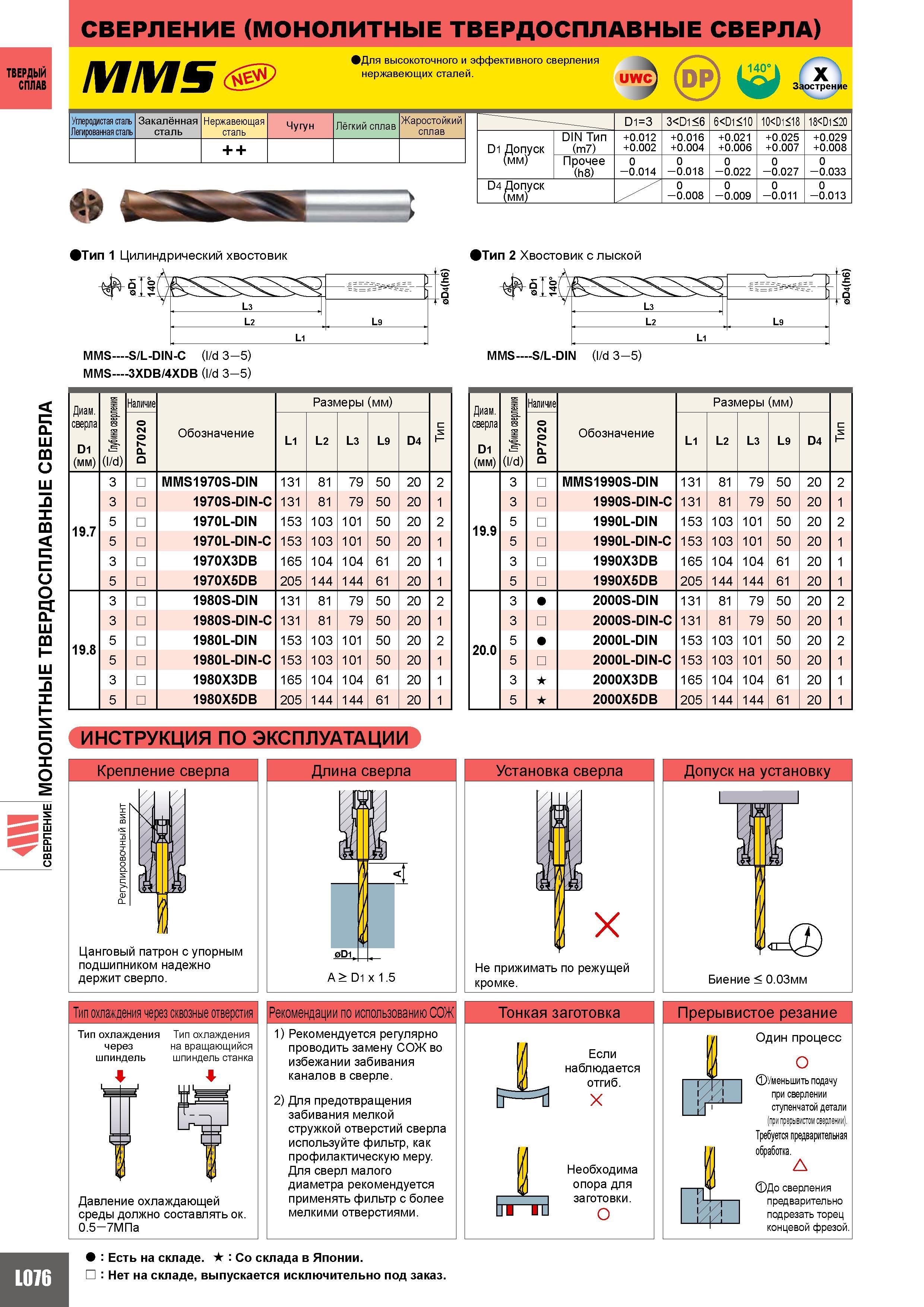

СВЕРЛЕНИЕ (МОНОЛИТНЫЕ ТВЕРДОСПЛАВНЫЕ СВЕРЛА) ТВЕРДЫЙ СПЛАВ MMS Для высокоточного и эффективного сверления нержавеющих сталей. UWC (dp Углеродистая сталь Легированная сталь Закалённая сталь Нержавеющая сталь Чугун Лёгкий сплав Жаростойкий сплав - 13 3D1 6 6D110 10D118 18D120 '1 Допуск (мм) IN Тип (m7) +0.012 +0.002 +0.016 +0.004 +0.021 +0.006 +0.025 +0.007 +0.029 +0.008 Прочее (h8) 0 -0.014 0 - 0.018 0 -0.022 0 -0.027 0 - 0.033 4 Допуск (мм) 0 -0.008 0 - 0.009 0 -0.011 0 -0.013 Тип 1 Цилиндрический хвостовик Тип 2 Хвостовик с лыской MMS S L-DIN-C (l d 3 - 5) MMS 3XDB 4XDB (l d 3-5) s О .Q X С s -Q Диаметр сверла D1 (мм) (l d) Наличие Размеры (мм) DP7020 Обозначение L1 L2 L3 L9 D4 Тип 3 MMS1970S-DIN 131 81 79 50 20 2 3 1970S-DIN-C 131 81 79 50 20 1 19.7 5 1970L-DIN 153 103 101 50 20 2 5 1970L-DIN-C 153 103 101 50 20 1 3 1970X3DB 165 104 104 61 20 1 5 1970X5DB 205 144 144 61 20 1 3 1980S-DIN 131 81 79 50 20 2 3 1980S-DIN-C 131 81 79 50 20 1 19.8 5 1980L-DIN 153 103 101 50 20 2 5 1980L-DIN-C 153 103 101 50 20 1 3 1980X3DB 165 104 104 61 20 1 5 1980X5DB 205 144 144 61 20 1 MMS S L-DIN (l d 3-5) Диаметр сверла D1 (мм) (l d) Наличие Размеры (мм) DP7020 Обозначение L1 L2 L3 L9 D4 Тип 3 MMS1990S-DIN 131 81 79 50 20 2 3 1990S-DIN-C 131 81 79 50 20 1 19.9 5 1990L-DIN 153 103 101 50 20 2 5 1990L-DIN-C 153 103 101 50 20 1 3 1990X3DB 165 104 104 61 20 1 5 1990X5DB 205 144 144 61 20 1 3 2000S-DIN 131 81 79 50 20 2 3 2000S-DIN-C 131 81 79 50 20 1 20.0 5 2000L-DIN 153 103 101 50 20 2 5 2000L-DIN-C 153 103 101 50 20 1 3 2000X3DB 165 104 104 61 20 1 5 2000X5DB 205 144 144 61 20 1 Инструкция по эксплуатации Тип охлаждения через сквозные отверстия Тип охлаждения через шпиндель Тип охлаждения на вращающийся шпиндель станка Давление охлаждающей среды должно составлять ок. 0.5 - 7МПа Рекомендации по использованию СОЖ 1) Рекомендуется регулярно проводить замену СОЖ во избежании забивания каналов в сверле. 2) Для предотвращения забивания мелкой стружкой отверстий сверла используйте фильтр как профилактическую меру. Для сверл малого диаметра рекомендуется применять фильтр с более мелкими отверстиями. Установка сверла 1 1 и X К Не прижимать по режущей кромке. Тонкая заготовка bi ilI Если наблюдается отгиб. X Необходима опора для заготовки. о Допуск на установку L Биение 0.03мм Прерывистое резание Один процесс О Уменьшить подачу при сверлении ступенчатой детали (при прерывистом сверлении). О- До сверления предварительно подрезать торец концевой фрезой. L076 Есть на складе. Со склада в Японии. Нет на складе выпускается исключительно под заказ.
